Ochrona przepięciowa automatyki MSR od strony dwużyłowych systemów zasilania, zdalna sygnalizacja uskodzenia, 24V AC/DC 2 | 34 | 46 | IP 20

Ochrona przepięciowa automatyki MSR od strony dwużyłowych systemów zasilania, zdalna sygnalizacja uskodzenia, 24V AC/DC

Nr kat. 5097820 | EAN 4012195578185

Nr kat. / Typ

Liczba biegunów	2

najwyższe napięcie ciągłe AC

najwyższe napięcie ciągłe DC

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Ogranicznik przepięć Typu 3 zgodnie z EN 61643-11 ze zdalną sygnalizacją

• ze zdalną sygnalizacją: bezpotencjałowy styk przełączny
• Dedykowany do systemów o napięciu DC i AC
• Z optyczna sygnalizacja uszkodzenia
• Z łatwymi w montażu, bezśrubowymi zaciskami przyłączeniowymi

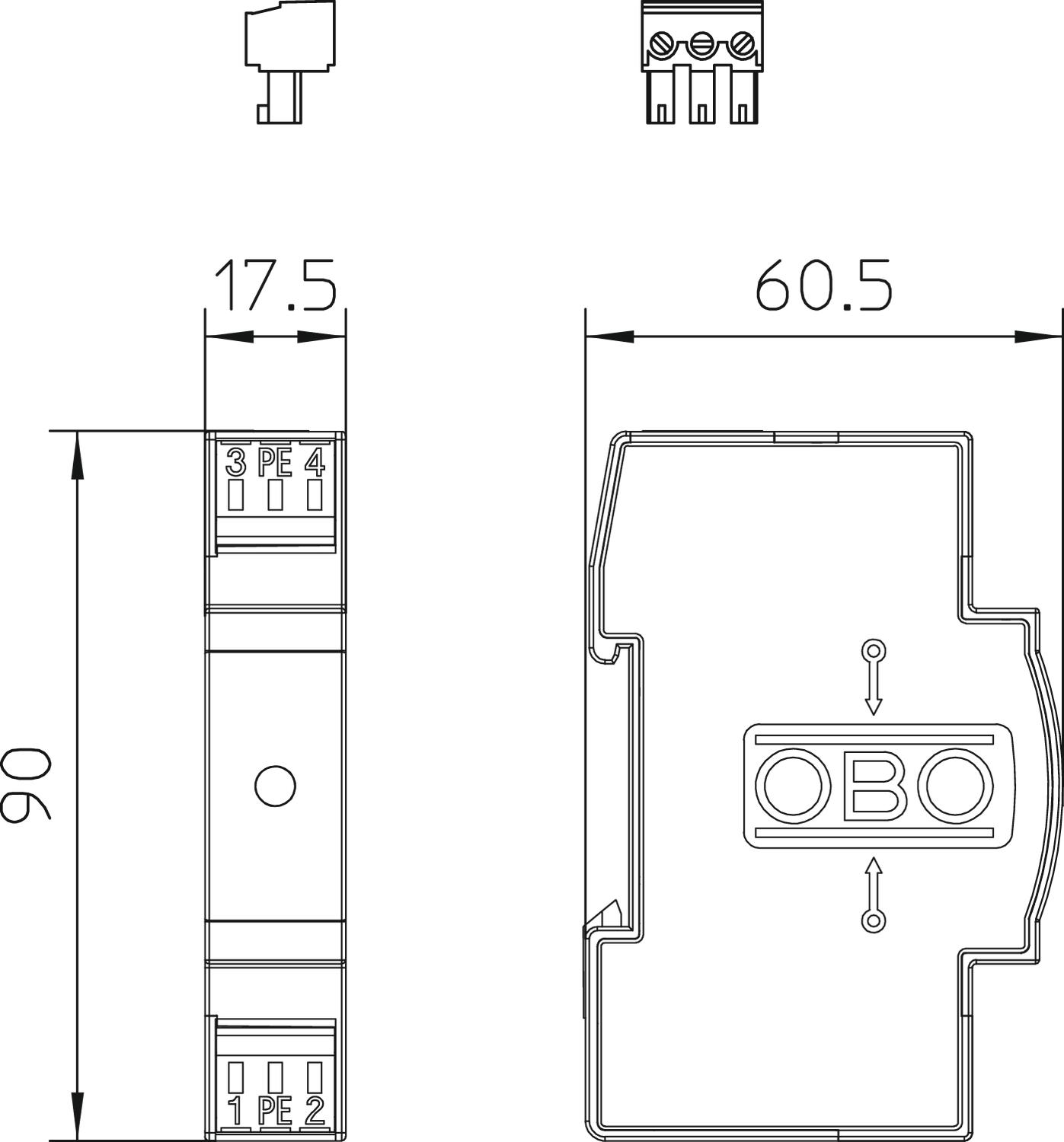

• W zajmującej mało miejsca obudowie 17,5 mm
• Połączenie typu Y

Zastosowanie: Uniwersalne zastosowanie na szynach 35 mm w standardowych rozdzielnicach.

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns
Klasa testu Typ 3	tak
Kształt sieci	inne
Liczba biegunów	3
Liczba biegunów	2
LPZ	2→3
Maks. zabezpieczenie nadprądowe po stronie sieci	16
Maksymalne zabezpieczenie	16 A
Maksymalny prąd wyładowczy (8/20 μs)	2 kA
najwyższe napięcie ciągłe AC	34 V
najwyższe napięcie ciągłe DC	46 V
Napięcie znamionowe AC (50 / 60 Hz)	24 V
Napięciowy poziom ochrony przewód - przewód	<160 V
Napięciowy poziom ochrony przewód - ziemia	<1200 V
Napięciowy poziom ochrony [L-N]	≤1000

OBO_znamionowy prąd obciążenia (zacisk wejściowy/wyjściowy)	20 A
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	2,5 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	0,14 mm²
SPD zgodnie z EN 61643-11	Typ 3
SPD zgodnie z IEC 61643-1	klasa III
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Styk FM	zestyk przełączny
Sygnalizacja	optyczna
Temperatura eksploatacji maks.	80 °C
Temperatura eksploatacji min.	-40 °C
Wydmuchowy	brak
Wymiar	24V AC
zdalna sygnalizacja	tak
Znamionowy prąd wyładowczy (8/20 µs)	0,7 kA
