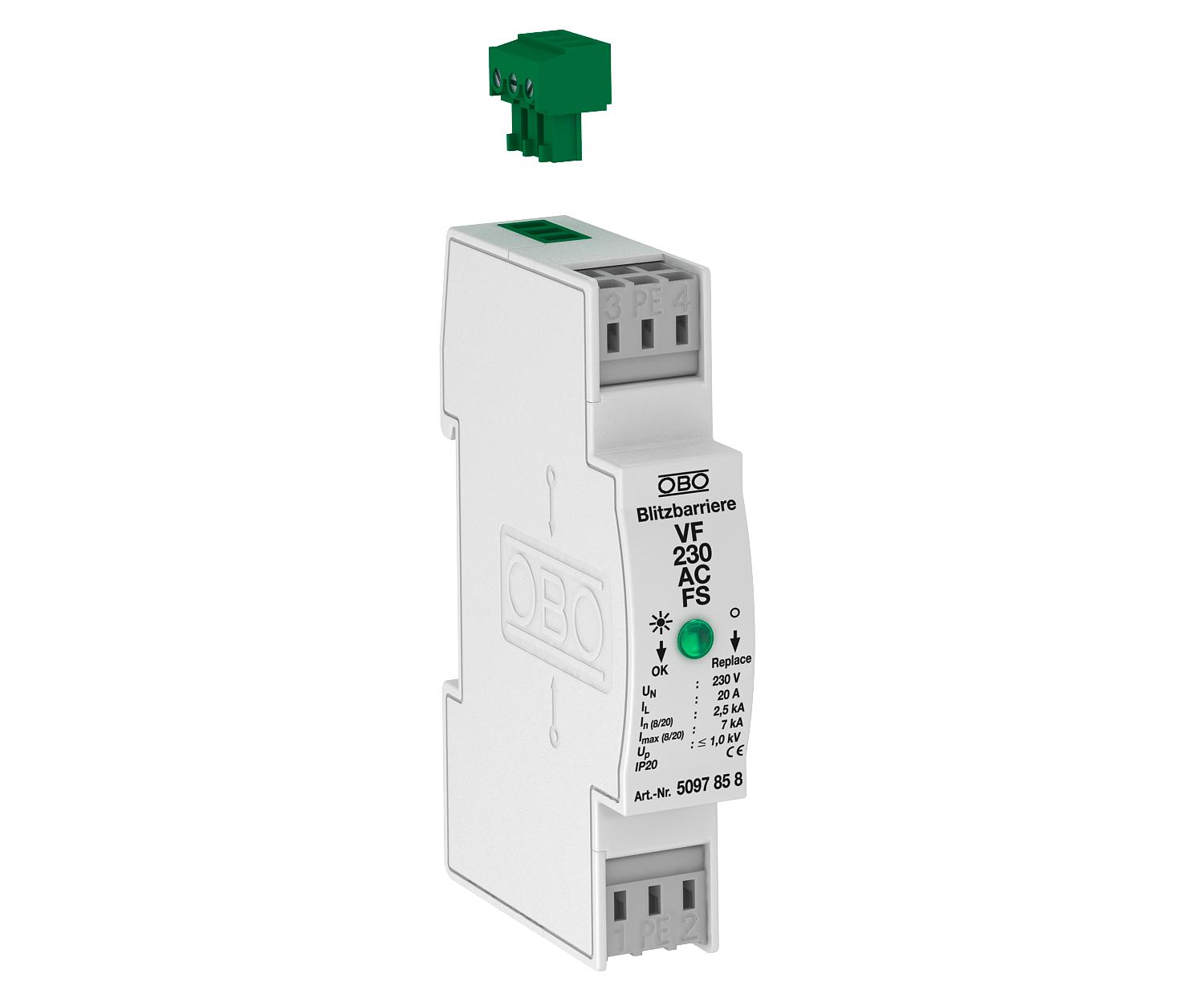

Ochrona przepięciowa automatyki MSR od strony dwużyłowych systemów zasilania, zdalna sygnalizacja uskodzenia, 230V AC | 255 | | IP 20

Ochrona przepięciowa automatyki MSR od strony dwużyłowych systemów zasilania, zdalna sygnalizacja uskodzenia, 230V AC

Nr kat. 5097858 | EAN 4012195578215

Nr kat. / Typ	5097858 / VF230-AC-FS

najwyższe napięcie ciągłe AC	255 V

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Ogranicznik przepięć Typu 3 zgodnie z EN 61643-11, ze zdalną sygnalizacją

• Ze zdalną sygnalizacją, bezpotencjałowy styk przełączny, do monitorowania funkcji
• Dedykowany do systemów o napięciu przemiennym AC
• Z optyczną sygnalizacja uszkodzenia
• Z łatwymi w montażu, bezśrubowymi zaciskami przyłączeniowymi

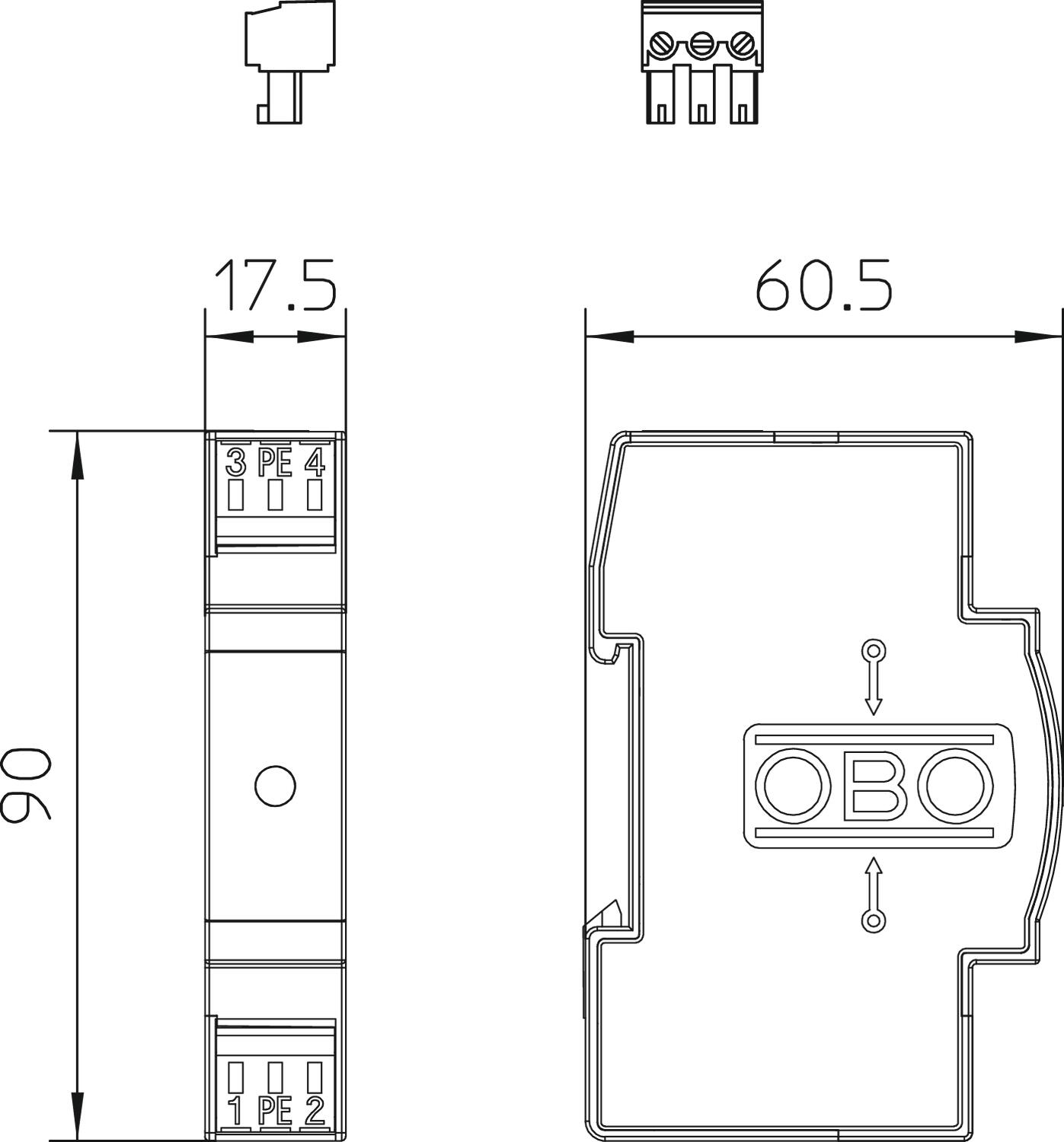

• W zajmującej mało miejsca obudowie 17,5 mm

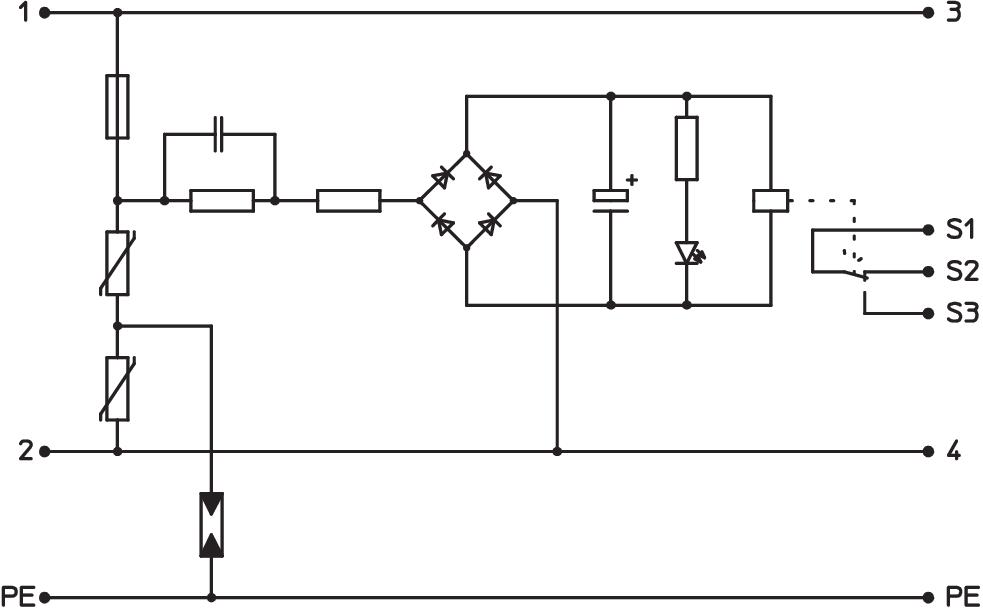

• Połączenie typu Y

Zastosowanie: Uniwersalne zastosowanie na szynach 35 mm w standardowych rozdzielnicach.

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns
Klasa testu Typ 3	tak
Kształt sieci	inne
Liczba biegunów	3
LPZ	2→3
Maksymalny prąd wyładowczy (8/20 μs)	7 kA
najwyższe napięcie ciągłe AC	255 V
Napięcie znamionowe AC (50 / 60 Hz)	230 V
Napięciowy poziom ochrony przewód - przewód	<1060 V
Napięciowy poziom ochrony przewód - ziemia	<1400 V
Napięciowy poziom ochrony [L-N]	≤1000
OBO_znamionowy prąd obciążenia (zacisk wejściowy/wyjściowy)	20 A
Przekrój przewodu elastycznego (cienkożyłowy) min.	2,5 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	2,5 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	0,14 mm²

Rodzaj przewodów do ograniczników przepięć	Przewód zasilających AC
SPD zgodnie z EN 61643-11	Typ 3
SPD zgodnie z IEC 61643-1	klasa III
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Styk FM	zestyk przełączny
Sygnalizacja	optyczna
Temperatura eksploatacji maks.	80 °C
Temperatura eksploatacji min.	-40 °C
Wersja zabezpieczona przed wybuchem	brak
Wspólny poziom ochrony [L-PE]	1500 kV
Wydmuchowy	brak
Wymiar	230V AC
zdalna sygnalizacja	tak
Znamionowy prąd wyładowczy (8/20 µs)	2,5 kA
