Ochrona przepięciowa automatyki MSR od strony dwużyłowych systemów zasilania, 230 V 2 | 255 | 350 | IP 20

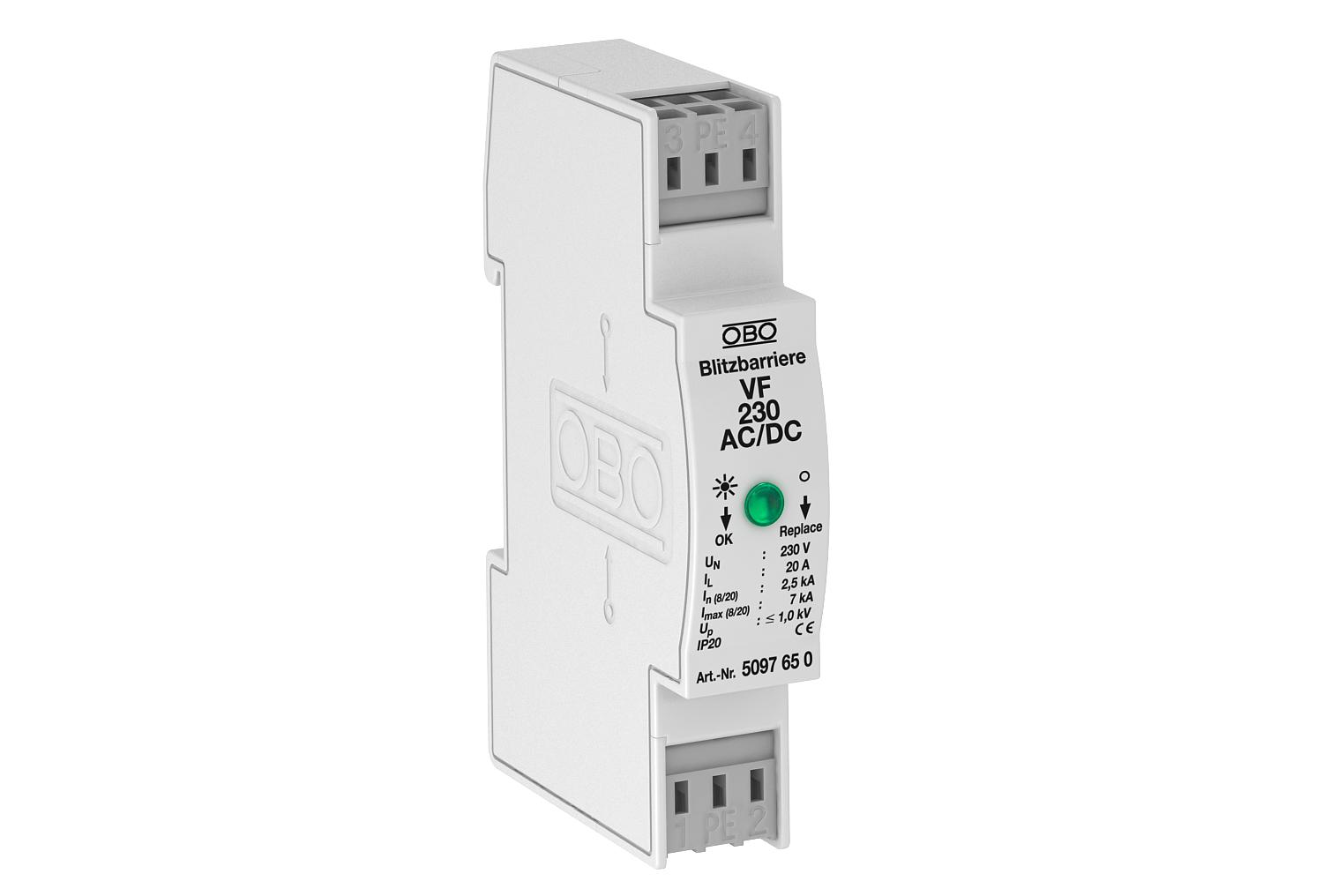

Ochrona przepięciowa automatyki MSR od strony dwużyłowych systemów zasilania, 230 V

Nr kat. 5097650 | EAN 4012195578161

Nr kat. / Typ

Liczba biegunów	2

najwyższe napięcie ciągłe AC

najwyższe napięcie ciągłe DC

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Ogranicznik przepięć Typu 3 zgodnie z EN 61643-11

• Dedykowany do systemów napięciowych DC i AC
• Z optyczną sygnalizacją uszkodzenia
• Z łatwymi w montażu, bezśrubowymi zaciskami przyłączeniowymi

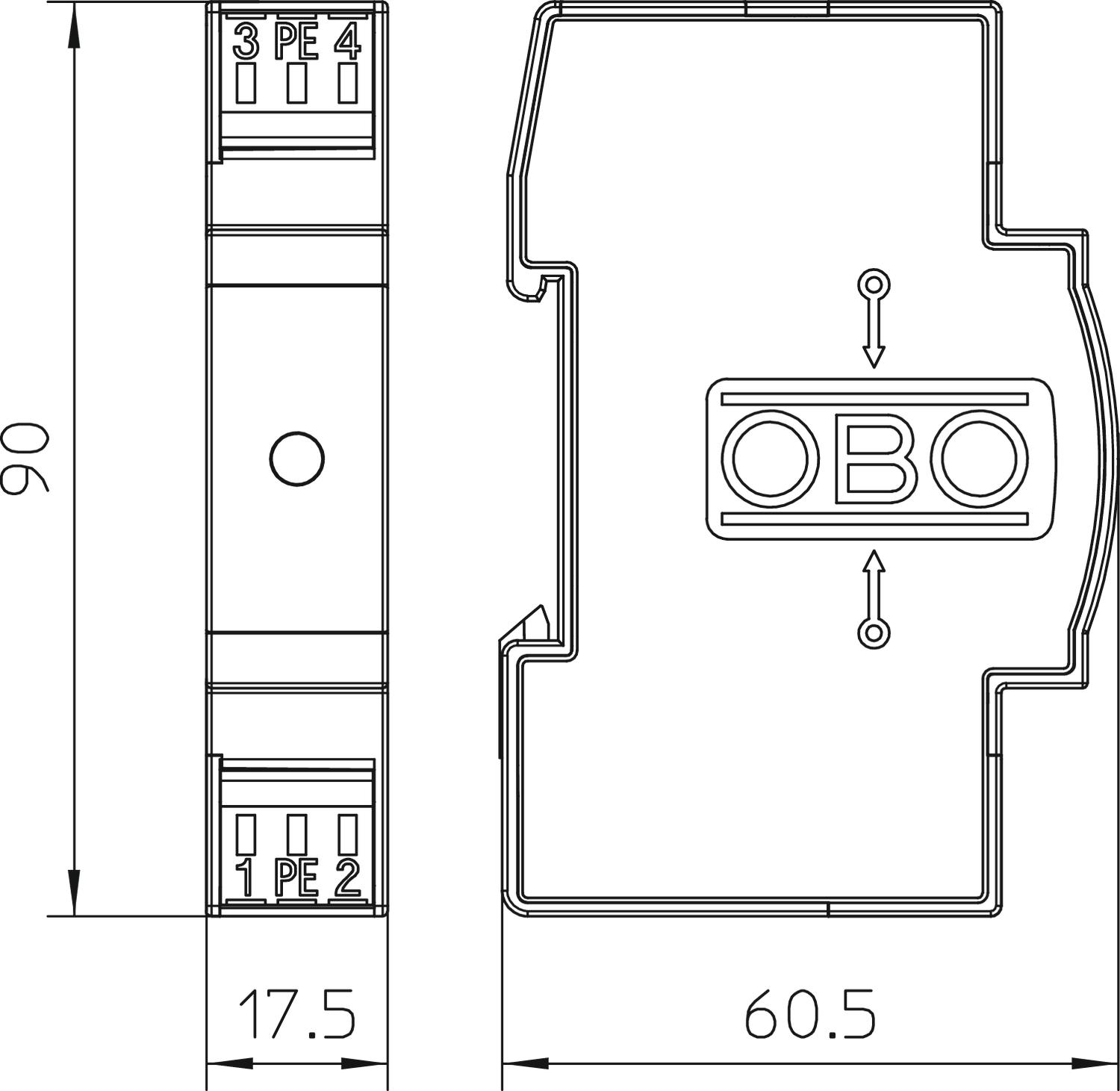

• W zajmującej mało miejsca obudowie 17,5 mm
• Połączenie typu Y

Zastosowanie: Uniwersalne zastosowanie na szynach 35 mm w standardowych rozdzielnicach.

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns
Klasa testu Typ 3	tak
Kształt sieci	inne
Liczba biegunów	3
Liczba biegunów	2
LPZ	2→3
Maks. zabezpieczenie nadprądowe po stronie sieci	20
Maksymalne zabezpieczenie	20 A
Maksymalny prąd wyładowczy (8/20 μs)	7 kA
najwyższe napięcie ciągłe AC	255 V
najwyższe napięcie ciągłe DC	350 V
Napięcie znamionowe AC (50 / 60 Hz)	230 V
Napięciowy poziom ochrony przewód - przewód	<1000 V
Napięciowy poziom ochrony przewód - ziemia	<1400 V
Napięciowy poziom ochrony [L-N]	≤1,0
OBO_znamionowy prąd obciążenia (zacisk wejściowy/wyjściowy)	20 A
Przekrój przewodu elastycznego (cienkożyłowy) min.	2,5 mm²

Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	2,5 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	0,14 mm²
Rodzaj przewodów do ograniczników przepięć	Przewód zasilających AC
SPD zgodnie z EN 61643-11	Typ 3
SPD zgodnie z IEC 61643-1	klasa III
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Sygnalizacja	optyczna
Temperatura eksploatacji maks.	80 °C
Temperatura eksploatacji min.	-40 °C
Wersja zabezpieczona przed wybuchem	brak
Wydmuchowy	brak
Wykonanie	Wersja 230V
Wymiar	230V AC
zdalna sygnalizacja	brak
Znamionowy prąd wyładowczy (8/20 µs)	2,5 kA

Wszystkie typy

Wszystkie typy

Typ	Liczba biegunów	najwyższe napięcie ciągłe AC	najwyższe napięcie ciągłe DC	Stopień ochrony	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
VF12-AC DC	2	13,5 V	18 V	IP 20	5097453	Sztuka	1 Sztuka
VF24-AC/DC	2	34 V	46 V	IP 20	5097607	Sztuka	1 Sztuka
VF48-AC/DC	2	60 V	80 V	IP 20	5097615	Sztuka	1 Sztuka
VF60-AC/DC	2	80 V	110 V	IP 20	5097623	Sztuka	1 Sztuka
VF110-AC DC	2	150 V	200 V	IP 20	5097631	Sztuka	1 Sztuka
VF230-AC/DC	2	255 V	350 V	IP 20	5097650	Sztuka	1 Sztuka
