Ochrona przepięciowa AKPiA od strony dwużyłowych systemów zasilania z bezprądową sygnalizacją zdalną, 280 V AC/DC | 255 | 350 | IP 20

Ochrona przepięciowa AKPiA od strony dwużyłowych systemów zasilania z bezprądową sygnalizacją zdalną, 280 V AC/DC

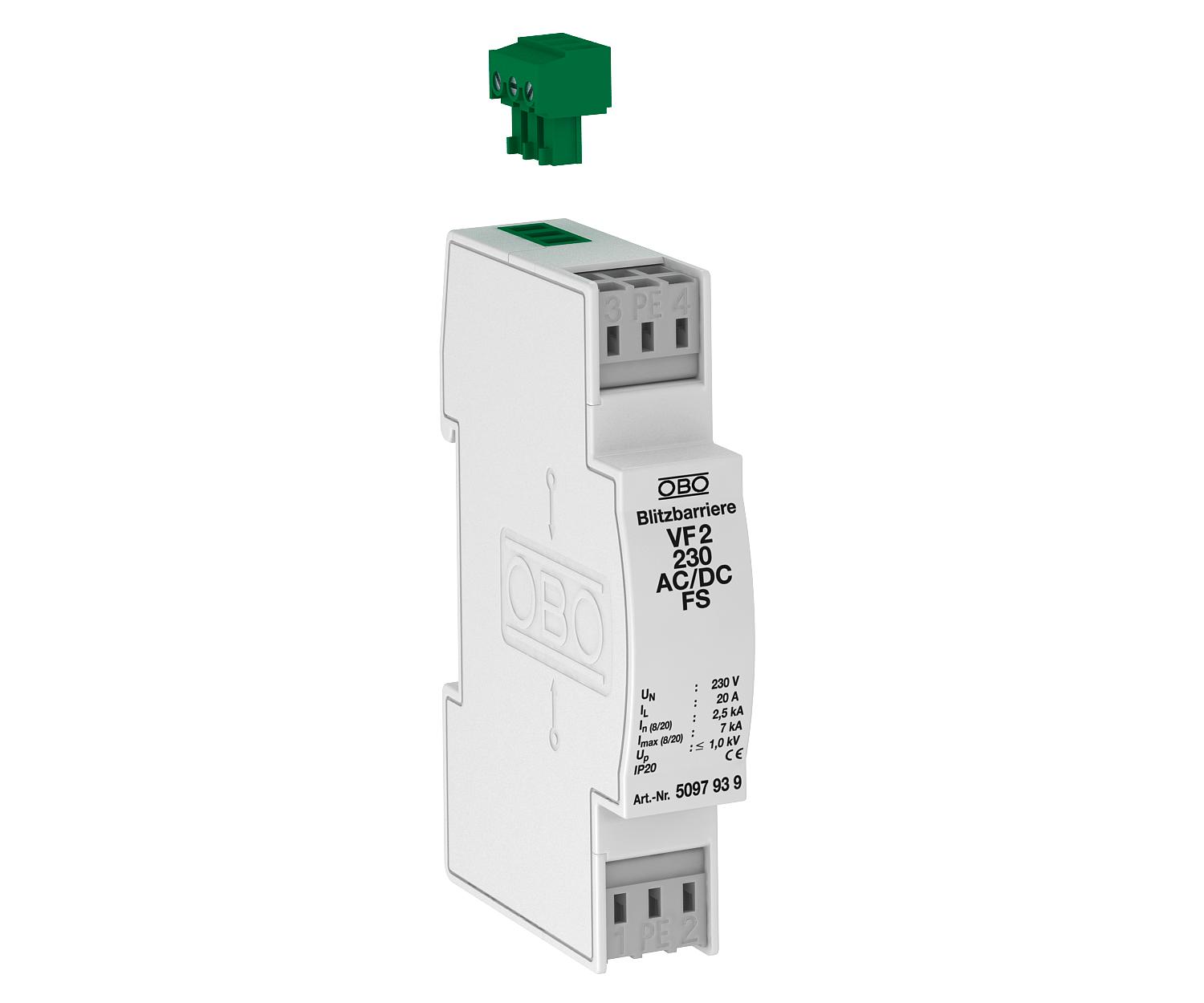

Nr kat. 5097939 | EAN 4012195578260

Nr kat. / Typ	5097939 / VF2-230-AC/DC-FS

najwyższe napięcie ciągłe AC	255 V

najwyższe napięcie ciągłe DC	350 V

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Ogranicznik przepięć Typu 3 zgodnie z EN 61643-11, ze zdalną sygnalizacją bezprądową

• ze zdalną sygnalizacją: bezpotencjałowy styk rozwierny do monitorowania funkcji
• Z łatwymi w montażu, bezśrubowymi zaciskami przyłączeniowymi

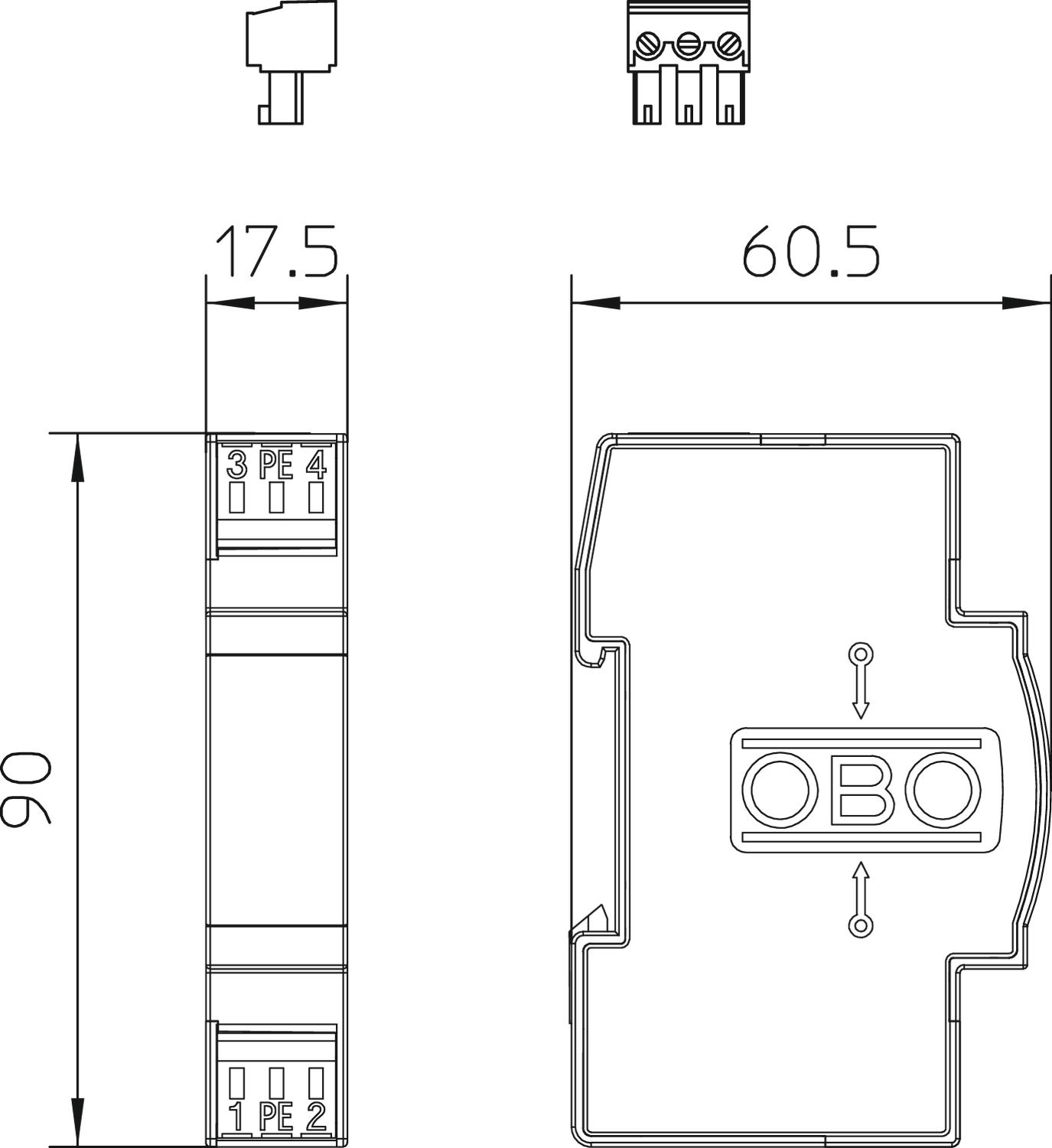

• w zajmującej mało miejsca obudowie 17,5 mm

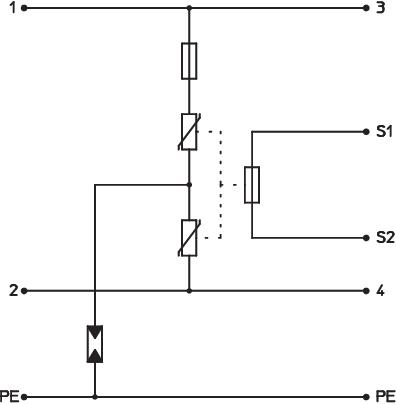

• Połączenie typu Y

Zastosowanie: Uniwersalne zastosowanie na szynach 35 mm.

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns
Klasa testu Typ 3	tak
Kształt sieci	inne
Liczba biegunów	3
LPZ	2→3
Maksymalny prąd wyładowczy (8/20 μs)	7 kA
najwyższe napięcie ciągłe AC	255 V
najwyższe napięcie ciągłe DC	350 V
Napięciowy poziom ochrony przewód - przewód	< 1000 V
Napięciowy poziom ochrony przewód - ziemia	< 1400 V
Napięciowy poziom ochrony [L-N]	≤1000
OBO_znamionowy prąd obciążenia (zacisk wejściowy/wyjściowy)	20 A
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	2,5 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	0,14 mm²

Rodzaj przewodów do ograniczników przepięć	Przewód zasilających AC
SPD zgodnie z EN 61643-11	Typ 3
SPD zgodnie z IEC 61643-1	klasa III
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Styk FM	Zestyk rozwierny
Sygnalizacja	żadne
Temperatura eksploatacji maks.	80 °C
Temperatura eksploatacji min.	-40 °C
Wydmuchowy	brak
Wymiar	230V AC
zdalna sygnalizacja	tak
Znamionowy prąd wyładowczy (8/20 µs)	2,5 kA
