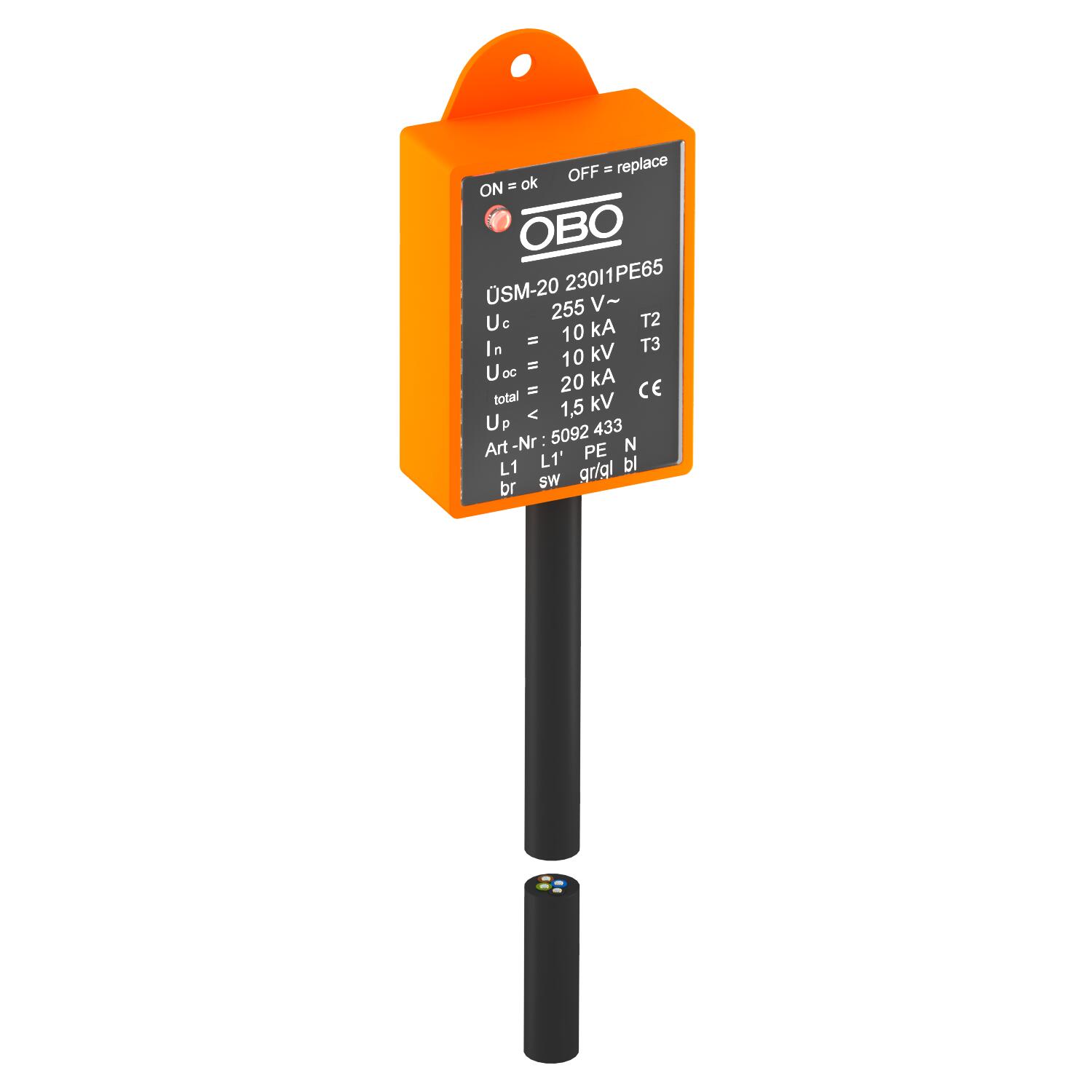

Ochrona przeciwprzepięciowa do systemów LED ÜSM-20-230I1PE65 1+N/PE | 255 | IP 65

Ochrona przeciwprzepięciowa do systemów LED ÜSM-20-230I1PE65

Nr kat. 5092433 | EAN 4012196515431

Nr kat. / Typ	5092433 / ÜSM-20-230I1PE65

Liczba biegunów	1+N/PE

najwyższe napięcie ciągłe AC	255 V

Stopień ochrony	IP 65

Opis produktu

Opis produktu

Ogranicznik przepięć Typu 2+3 wg DIN EN 61643-11 do sieci 230/400 V.

Przeznaczony do ochrony oświetlenia LED.

• z optyczną sygnalizacja uszkodzenia oraz systemem wyłączania obwodu zasilania w przypadku awarii ogranicznika
• Mały rozmiar do montażu w skrzynce przyłączeniowej masztu lub przed w oprawie
• obwód ochronny 1+NPE o maksymalnej wydajności rozładowania 20kA
• Ograniczenie przepięć poniżej 1500 V lub 1000 V przy 5 kA
• z lub bez odłączenia zasilania w przypadku usterki

Zastosowanie: W puszkach przyłączeniowych, oprawach, kanałach kablowych i systemach podpodłogowych
Do ochrony przed przepięciami urządzeń elektronicznych, np. diody LED

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns

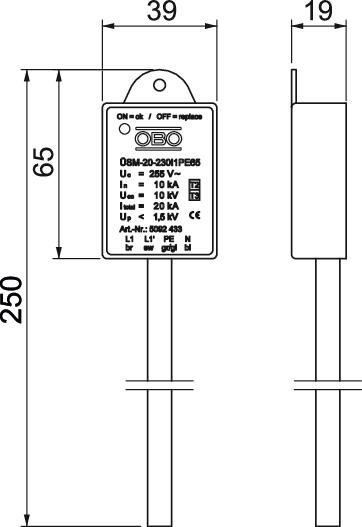

Długość	250 mm
Długość kabla przyłączeniowego	0,25 m
Klasa testu Typ 2	tak
Klasa testu Typ 3	tak
Liczba biegunów	1+N/PE
LPZ	1→2
Maks. zabezpieczenie nadprądowe po stronie sieci	16
Maksymalne zabezpieczenie	16 A
Maksymalny prąd wyładowczy (8/20 μs [N-PE]	10 kA
Maksymalny prąd wyładowczy (8/20 μs)	20 kA
Maksymalny prąd wyładowczy (8/20 μs) [L-N]	10 kA
najwyższe napięcie ciągłe AC	255 V
Najwyższe napięcie trwałej pracy (L-N)	255 V
Najwyższe napięcie trwałej pracy (N-PE)	255 V
Napięcie znamionowe AC (50 / 60 Hz)	230 V
Napięciowy poziom ochrony [L-N]	≤1,5

OBO_znamionowy prąd obciążenia (zacisk wejściowy/wyjściowy)	16 A
Prąd wyładowczy (8/20 µs) [łącznie]	20 kA
SPD zgodnie z EN 61643-11	Typ 2+3
SPD zgodnie z IEC 61643-1	klasa II+III
Sposób montażu	inne
Stopień ochrony	IP 65
Sygnalizacja	optyczna
Szerokość	40 mm
Temperatura eksploatacji maks.	80 °C
Temperatura eksploatacji min.	-40 °C
Wspólny poziom ochrony [L-PE]	1,6 kV
Wykonanie	1-biegunowy + NPE dla I klasy izolacji
Wymiar	230V
Wysokość	19 mm
Znamionowy prąd wyładowczy (8/20 µs)	10 kA
Znamionowy prąd wyładowczy (8/20µs) [L-N]	10 kA
Znamionowy prąd wyładowczy (8/20µs) [N-PE]	10 kA
