Opis produktu

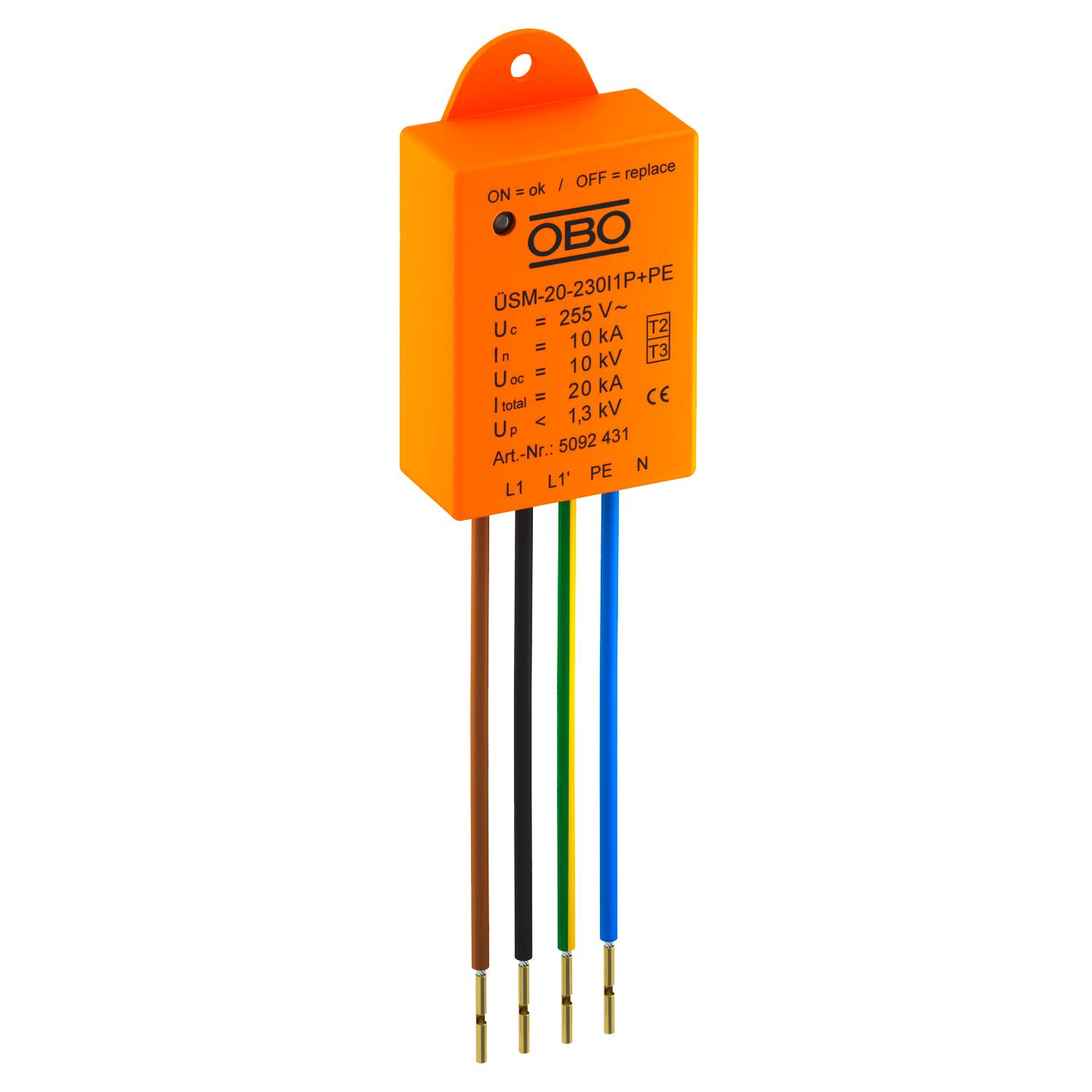

Ogranicznik przepięć Typu 2+3 wg DIN EN 61643-11 do sieci 230/400 V.
Przeznaczony do ochrony oświetlenia LED.

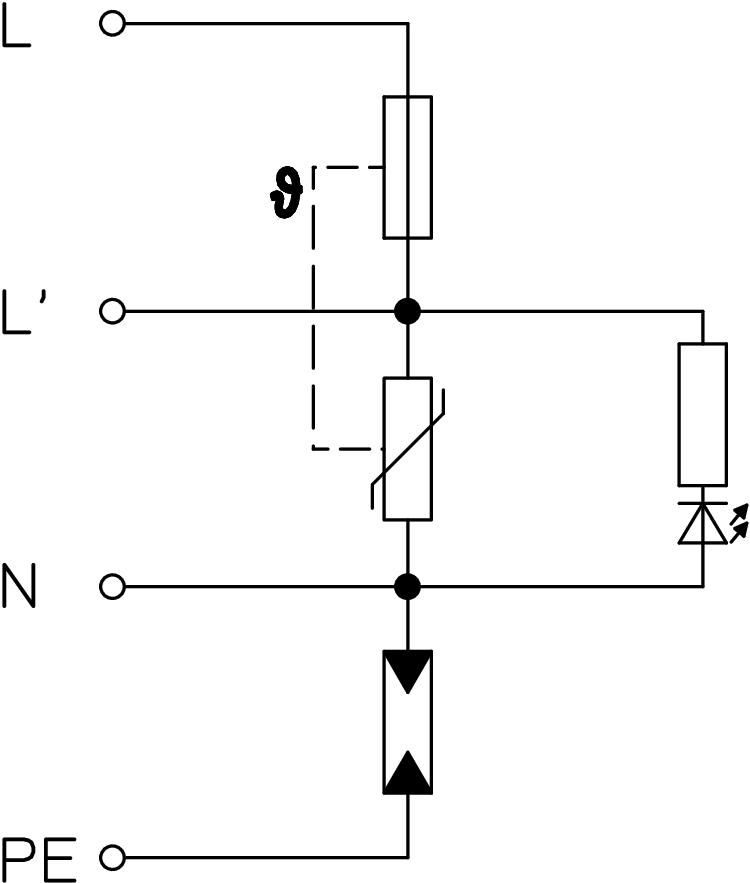

• z optyczną sygnalizacja uszkodzenia oraz systemem wyłączania obwodu zasilania w przypadku awarii ogranicznika
• Mały rozmiar do montażu w skrzynce przyłączeniowej masztu lub przed w oprawie
• obwód ochronny 1+NPE o maksymalnej wydajności rozładowania 20kA
• Ograniczenie przepięć poniżej 1300 V lub 1000 V przy 5 kA
• z lub bez odłączenia zasilania w przypadku usterki
Zastosowanie: W puszkach przyłączeniowych, oprawach, kanałach kablowych i systemach podpodłogowych
Do ochrony przed przepięciami urządzeń elektronicznych, np. diody LED
- Dane techniczne
-
Dane techniczne
Czas zadziałania <25 ns Długość kabla przyłączeniowego 0,09 m Klasa testu Typ 2 tak Klasa testu Typ 3 tak Liczba biegunów 1+N/PE LPZ 1→2 Maksymalne zabezpieczenie 16 A Maksymalny prąd wyładowczy (8/20 μs [N-PE] 10 kA Maksymalny prąd wyładowczy (8/20 μs) 20 kA Maksymalny prąd wyładowczy (8/20 μs) [L-N] 10 kA najwyższe napięcie ciągłe AC 255 Najwyższe napięcie trwałej pracy (L-N) 255 V Najwyższe napięcie trwałej pracy (N-PE) 255 V Napięcie znamionowe AC (50 / 60 Hz) 230 V OBO_znamionowy prąd obciążenia (zacisk wejściowy/wyjściowy) 16 A SPD zgodnie z EN 61643-11 Typ 2+3 SPD zgodnie z IEC 61643-1 klasa II+III Sposób montażu inne Stopień ochrony IP 20 Sygnalizacja optyczna Temperatura eksploatacji maks. 80 °C Temperatura eksploatacji min. -40 °C Wykonanie 1-biegunowy + NPE dla I klasy izolacji Wymiar 230V Znamionowy prąd wyładowczy (8/20 µs) 10 kA Znamionowy prąd wyładowczy (8/20µs) [L-N] 10 kA Znamionowy prąd wyładowczy (8/20µs) [N-PE] 10 kA Wymiary

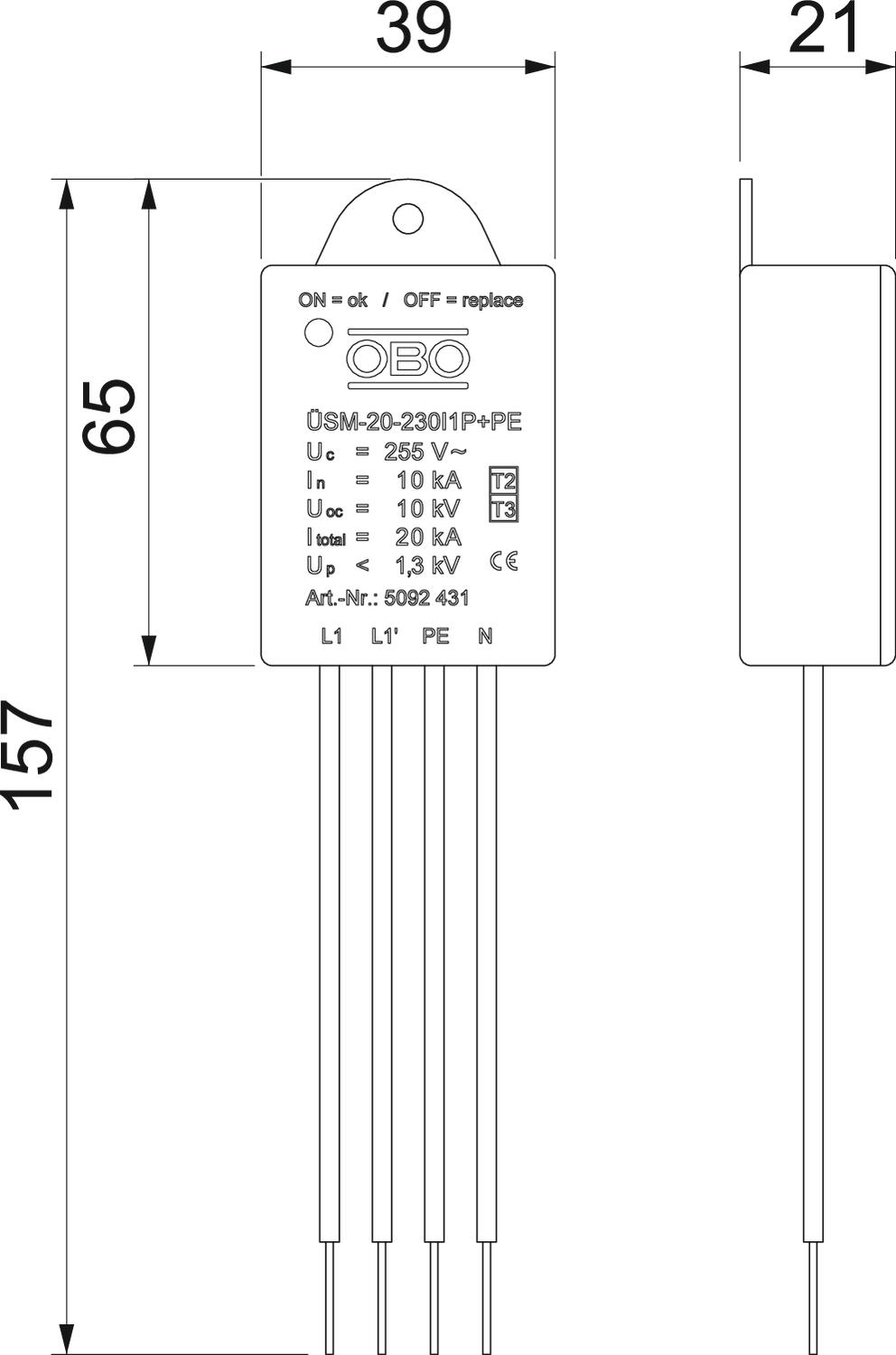

Długość 155 mm Szerokość 40 mm Wysokość 21 mm Możliwości podłączenia
Maks. zabezpieczenie nadprądowe po stronie sieci 16 Napięciowy poziom ochrony [L-N] ≤1,3 Prąd wyładowczy (8/20 µs) [łącznie] 20 kA Wspólny poziom ochrony [L-PE] 1,5 kV - Wszystkie typy
