Ochrona podstawowa do 4-żyłowych systemów sieciowych na RJ45 4 | Ochrona podstawowa, 4 żyły + ekran | | 170 | RJ45

Ochrona podstawowa do 4-żyłowych systemów sieciowych na RJ45

Nr kat. 5081001 | EAN 4012196415748

Nr kat. / Typ

Liczba biegunów	4

Wykonanie

najwyższe napięcie ciągłe DC

System wtykowy	RJ45

Opis produktu

Opis produktu

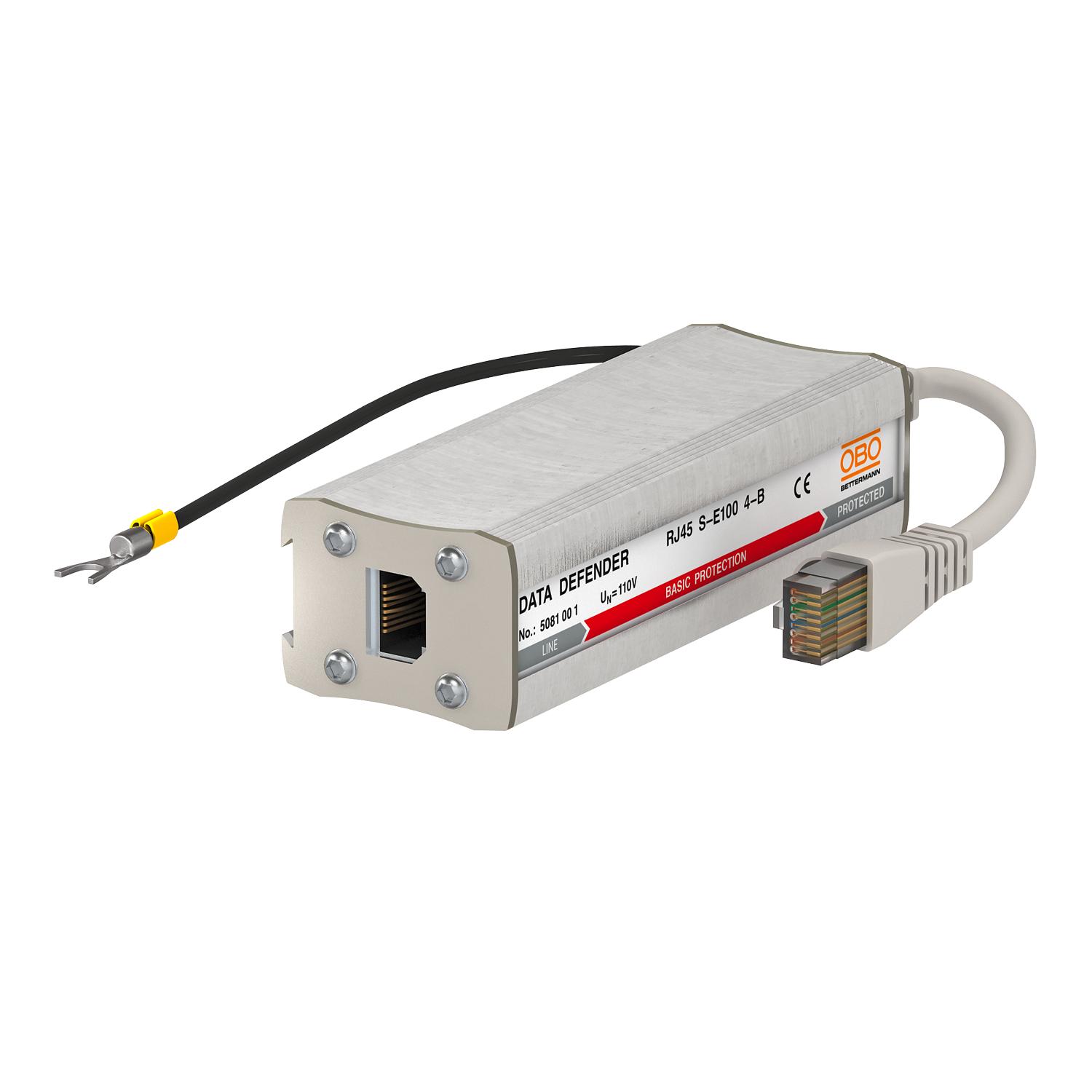

Urządzenie do ochrony linii danych dla systemów informatycznych

• W aluminiowej obudowie
• złącze RJ45
• W zestawie kabel połączeniowy 150 mm z wtyczkami RJ45
• Prosty montaż za pomocą przejściówki
• Dwustopniowy obwód ochronny
• Montaż na szynie z akcesoriami DLS-BS (5082 38 2)

Zastosowanie: skrętka, obwody sterujące, linie komunikacyjne RJ45

Dane techniczne

Dane techniczne

Badania według normy	IEC 61643-21
Całkowity prąd impulsowy (10/350)	2,5 kA
Całkowity prąd wyładowczy (8/20)	7,5 kA
Częstotliwość graniczna	463 MHz
Ekranowanie	pośrednio
Kategorie	Typ 1+2 / D1+C2
Liczba biegunów	4
LPZ	0→2
Monitorowanie SPD	brak
najwyższe napięcie ciągłe AC	120 V
najwyższe napięcie ciągłe DC	170 V
Napięciowy poziom ochrony przewód - przewód	<700 V
Napięciowy poziom ochrony przewód - ziemia	<850 V
Osłona połączeń	tak
Pojemność (żyła-ziemia)	<20 pF
Pojemność (żyła-żyła)	<20 pF
Prąd impulsowy	0,5 kA

Rezystancja izolacji	>1 GΩ
SPD zgodnie z IEC 61643-21	Klasa I+II / D1+C2
Stopień ochrony	IP 20
Sygnalizacja	bez
System wtykowy	RJ45
Tłumienność wtrąceniowa (insertion loss)	≤3 dB
Uziemienie przez:	Przewód przyłączeniowy
Wydajność kanału według Ansi/EA	CAT 5e
Wydajność kanału według ISO/IECChannel performance ISO/IEC	Klasa E
Wykonanie	Ochrona podstawowa, 4 żyły + ekran
Wymiar	170V
Wytrzymałość na prąd impulsowy żyła-ziemia	C2: 3 kV / 1,5 kA (8/20µs)
Wytrzymałość na prąd impulsowy żyła-żyła	C2: 3 kV / 1,5 kA (8/20µs)
Zakres temperatur maks.	80 °C
Zakres temperatur min.	-40 °C
Znamionowy prąd obciążenia AC	0,7 A
Znamionowy prąd obciążenia DC	1 A

Wszystkie typy

Wszystkie typy

Typ	Liczba biegunów	Wykonanie	najwyższe napięcie ciągłe DC	System wtykowy	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
RJ45 S-E100 4-B	4	Ochrona podstawowa, 4 żyły + ekran	170 V	RJ45	5081001	Sztuka	1 Sztuka
RJ45 S-E100 4-F	4	Ochrona dokładna, 4 żyły + ekran	6 V	RJ45	5081005	Sztuka	1 Sztuka
