Ochrona podstawowa dla systemów dwużyłowych, również wysokich częstotliwości, 120 V
Nr kat. 5097976 | EAN 4012195578277
- Opis produktu
-

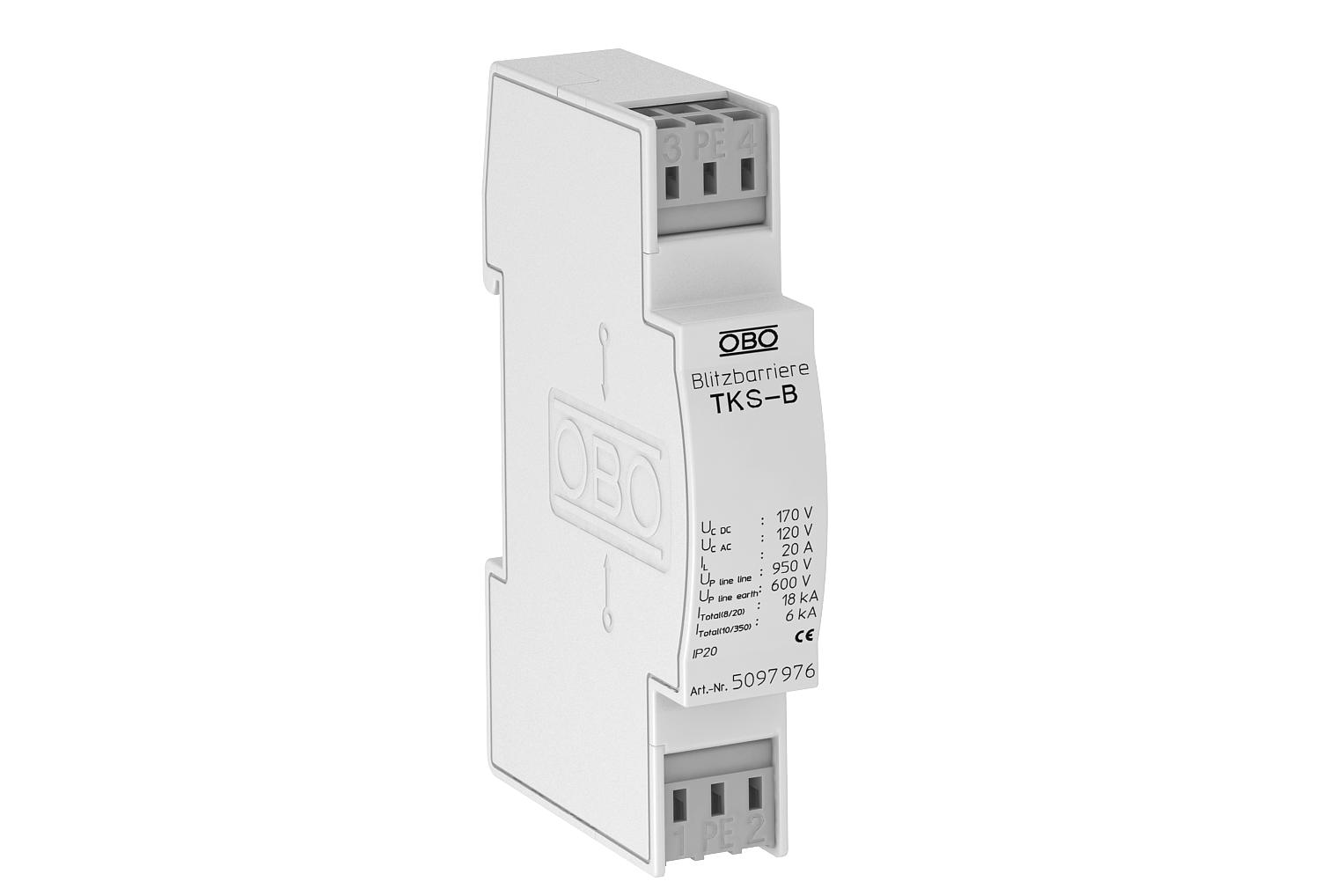

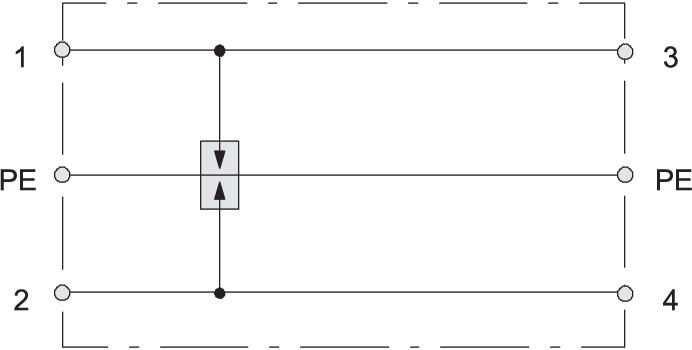

Opis produktuTKS-B: Ogranicznik przepięć do stosowania w technice pomiarowej, w technice sterowania i regulacji oraz w systemach telekomunikacyjnych
• Ochrona podstawowa, wyrównania potencjałów ochrony odgromowej
• Wysoka zdolność odprowadzania prądów udarowych 6 kA (10/350)
• Z łatwymi w montażu, bezśrubowymi zaciskami podłączeniowymi

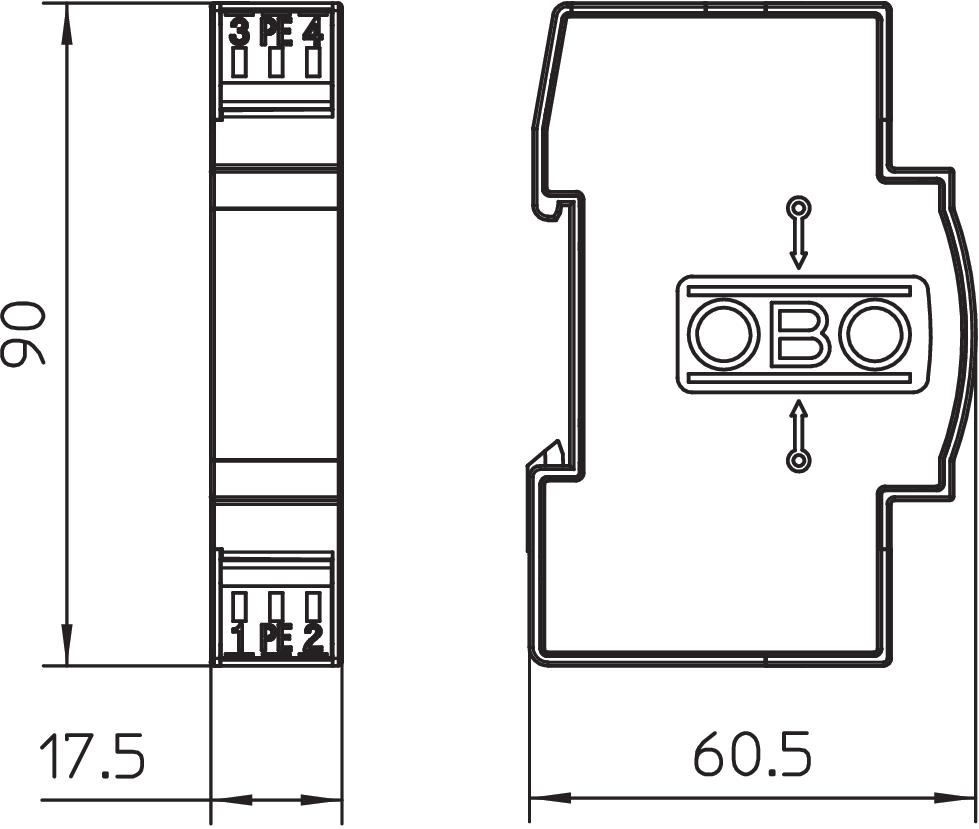

• Niewielka szerokość 17,5 mm
Zastosowanie: montaż na szynie TH 35 mm, we wszystkich rodzajach obudów i rozdzielnic.
-
- Dane techniczne
-
Dane techniczne
Badania według normy IEC 61643-21 Całkowity prąd impulsowy (10/350) D1: 6 kA Całkowity prąd wyładowczy (8/20) 18 kA Częstotliwość graniczna 250 MHz Kategorie Typ 1+2 / D1+C2 Liczba biegunów 2 LPZ 0→2 najwyższe napięcie ciągłe AC 120 V najwyższe napięcie ciągłe DC 170 V Napięciowy poziom ochrony przewód - przewód <950 V Napięciowy poziom ochrony przewód - ziemia <600 V Osłona połączeń brak Pojemność (żyła-ziemia) <10 pF Pojemność (żyła-żyła) <10 pF Przekrój przyłączanych przewodów giętkich min. 0,14 mm² Przekrój przyłączanych przewodów giętkich min. 2,5 mm² Przekrój przyłączanych przewodów sztywnych maks. 2,5 mm² Przekrój przyłączanych przewodów sztywnych min. 0,14 mm² Przekrój przyłączanych przewodów wielożyłowych maks. 2,5 mm² Przekrój przyłączanych przewodów wielożyłowych min. 0,14 mm² Rezystancja izolacji >1 GΩ SPD zgodnie z IEC 61643-21 Klasa I+II / D1+C2 Stopień ochrony IP 20 System wtykowy Zacisk Szerokość w modulach TE (17,5 mm) 1 Tłumienność wtrąceniowa (insertion loss) 3 dB @ 250 MHz dB Uziemienie przez: Przewód przyłączeniowy Wymiar 120V AC Wytrzymałość na prąd impulsowy żyła-ziemia C2: 18 kV / 9 kA Wytrzymałość na prąd impulsowy żyła-żyła C2: 18 kV / 9 kA Zakres temperatur maks. 80 °C Zakres temperatur min. -40 °C Znamionowy prąd obciążenia AC 14 A Znamionowy prąd obciążenia DC 20 A - Wszystkie typy
