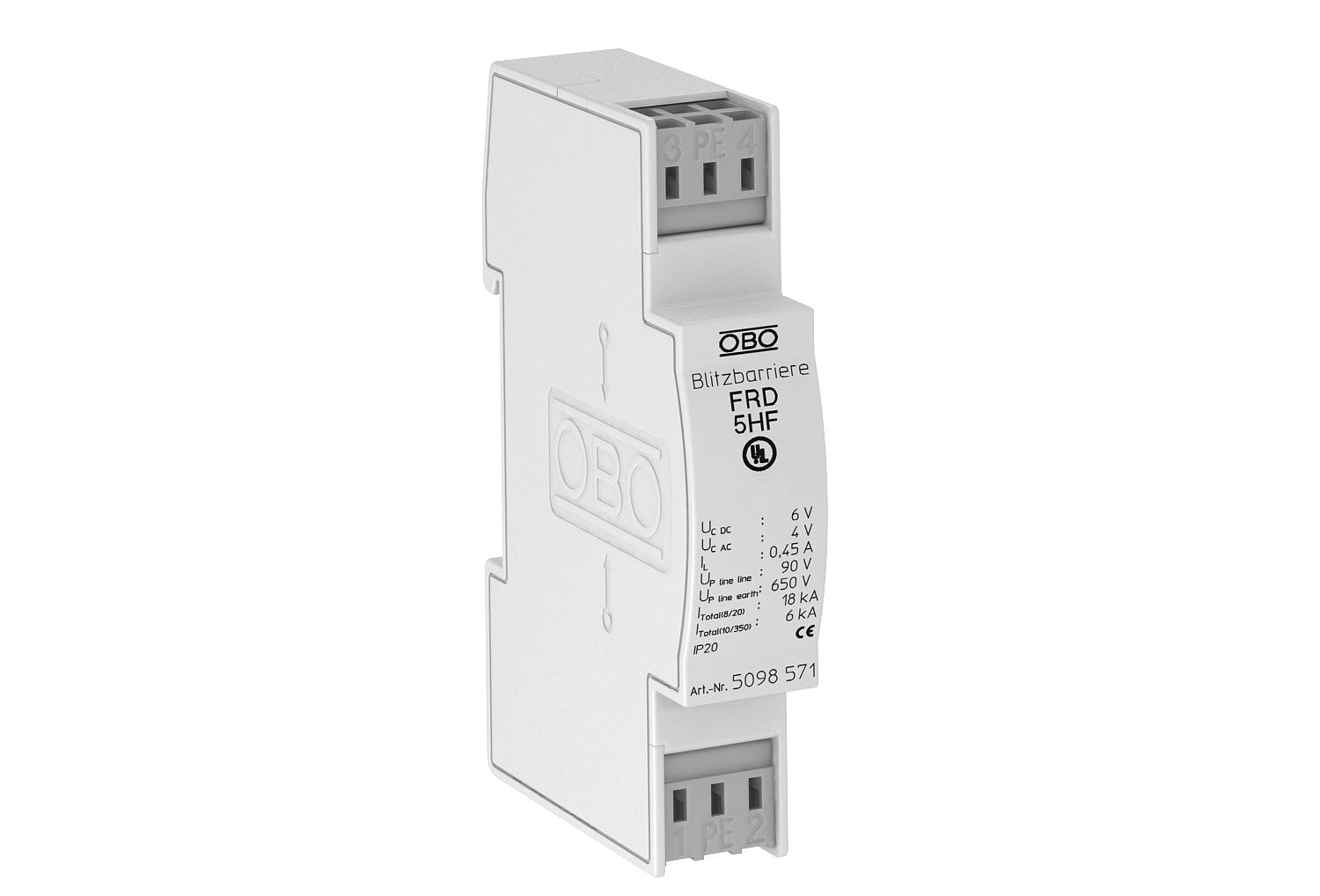

Ochrona kombinowana dla systemów dwużyłowych, również wysokich częstotliwości, 5 V

Nr kat. 5098571 | EAN 4012195578345

Nr kat. / Typ

Liczba biegunów	2

najwyższe napięcie ciągłe AC

najwyższe napięcie ciągłe DC

System wtykowy	Zacisk

Opis produktu

Opis produktu

Ogranicznik przepięć do stosowania w technice pomiarowej, sterowania i regulacji.

• Ochrona kombinowana

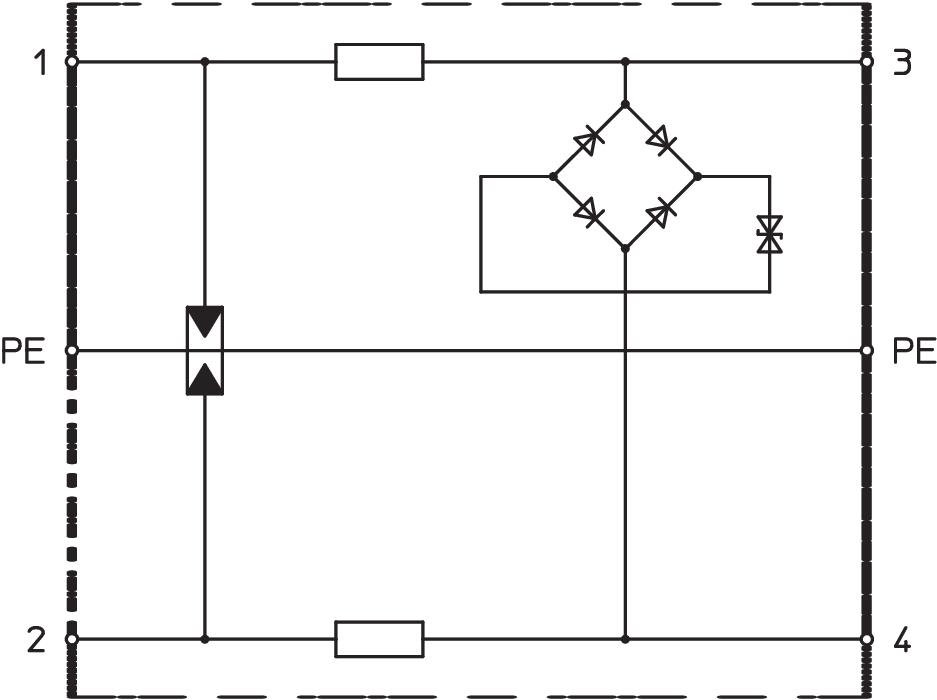

• Dwustopniowy obwód ochronny o dużej zdolności odprowadzania prądu piorunowego
• Wysoka częstotliwość transmisji do 100 MHz
• Uniwersalne dla wszystkich systemów magistralowych (np. Profibus)
• Z łatwymi w montażu, bezśrubowymi zaciskami przyłączeniowymi
• W zajmującej mało miejsca obudowie 17,5 mm

Zastosowanie: Uniwersalne zastosowanie na szynach 35 mm w standardowych rozdzielnicach.

Dane techniczne

Dane techniczne

Badania według normy	IEC 61643-21
Całkowity prąd impulsowy (10/350)	D1: 6 kA
Całkowity prąd wyładowczy (8/20)	18 kA
Częstotliwość graniczna	100 MHz
Kategorie	Typ 1+2+3 / D1+C2+C1
Liczba biegunów	2
LPZ	0→3
Monitorowanie SPD	brak
najwyższe napięcie ciągłe AC	4 V
najwyższe napięcie ciągłe DC	6 V
Napięcie znamionowe	5 V
Napięciowy poziom ochrony przewód - przewód	<90 V
Napięciowy poziom ochrony przewód - ziemia	<650 V
Osłona połączeń	brak
Pojemność (żyła-ziemia)	<40 pF
Pojemność (żyła-żyła)	<40 pF
Prąd impulsowy	3 kA
Przekrój przyłączanych przewodów giętkich min.	2,5 mm²
Przekrój przyłączanych przewodów giętkich min.	0,14 mm²
Przekrój przyłączanych przewodów sztywnych maks.	2,5 mm²
Przekrój przyłączanych przewodów sztywnych min.	0,14 mm²

Przekrój przyłączanych przewodów wielożyłowych maks.	2,5 mm²
Przekrój przyłączanych przewodów wielożyłowych min.	0,14 mm²
Rezystancja izolacji	>10 MΩ
Rezystancja wzdłużna na linię	2,2 Ω ± 10 %
SPD zgodnie z IEC 61643-21	Klasa I+II+III / D1+C2+C1
Stopień ochrony	IP 20
System wtykowy	Zacisk

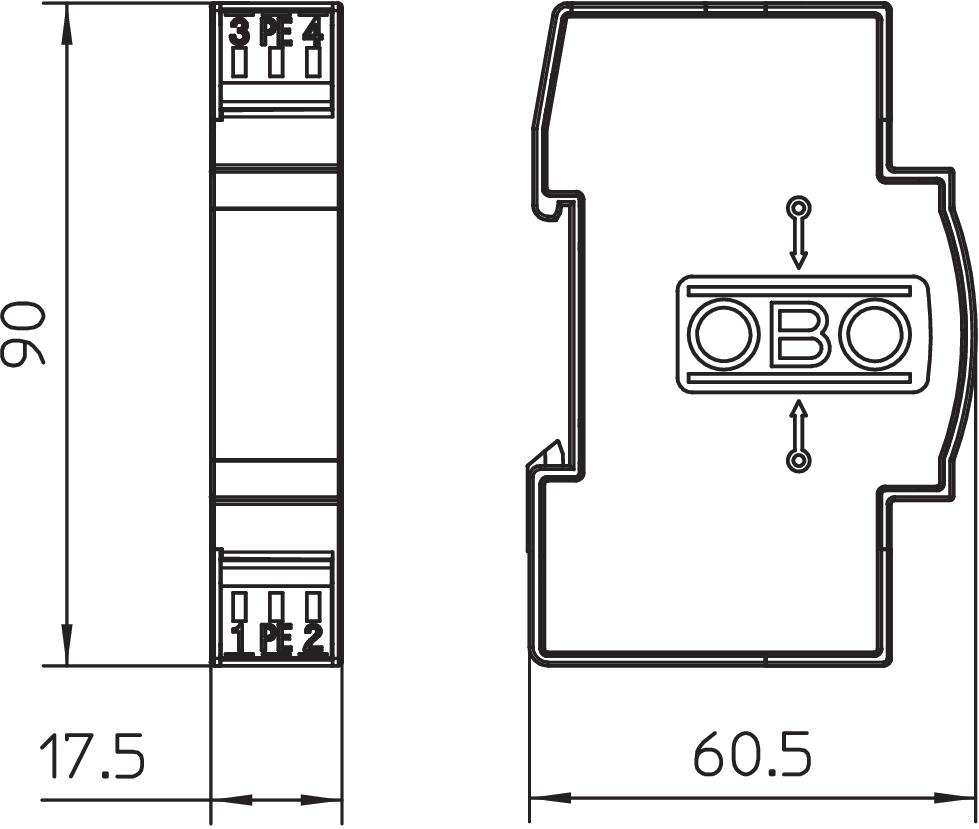

Szerokość w modulach TE (17,5 mm)	1
Tłumienność wtrąceniowa (insertion loss)	≤3 dB
Uziemienie przez:	Zacisk
Wersja zabezpieczona przed wybuchem	brak
Wymiar	5V AC
Wytrzymałość na prąd impulsowy żyła-ziemia	C2: 18 kV / 9 kA (8/20µs)
Wytrzymałość na prąd impulsowy żyła-żyła	C2: 18 kV / 9 kA (8/20µs)
Zakres temperatur maks.	80 °C
Zakres temperatur min.	-40 °C
Zatwierdzenia	UL
Zestyk sygnalizacji zdalnej	brak
Znamionowy prąd obciążenia AC	0,32 A
Znamionowy prąd obciążenia DC	0,45 A
Znamionowy prąd wyładowczy (8/20 µs)	9 kA
