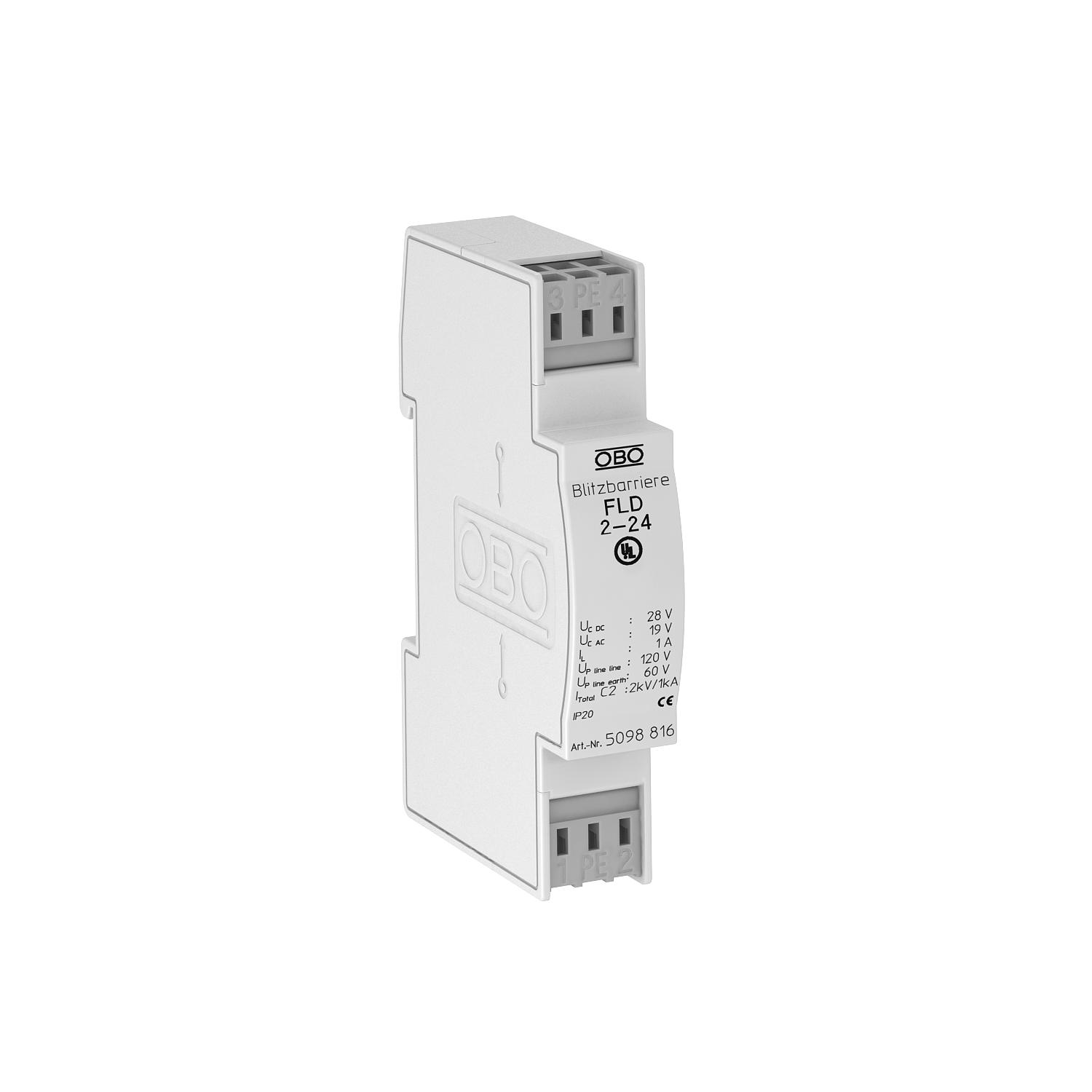

Ochrona kombinowana dla systemów dwużyłowych, 24 V

Nr kat. 5098816 | EAN 4012195578451

Nr kat. / Typ

Liczba biegunów	2

najwyższe napięcie ciągłe AC

najwyższe napięcie ciągłe DC

System wtykowy	Zacisk

Opis produktu

Opis produktu

Ochrona przeciwprzepięciowa, do stosowania w technice pomiarowej, w technice sterowania i regulacji

• Ochona kombinowana

• Wykonanie standardowe do systemów dwużyłowych (sterowanie przy wspólnym potencjale)

• Dwustopniowy układ ochronny

• Prosty montaż, bezśrubowe zaciski przyłączeniowe

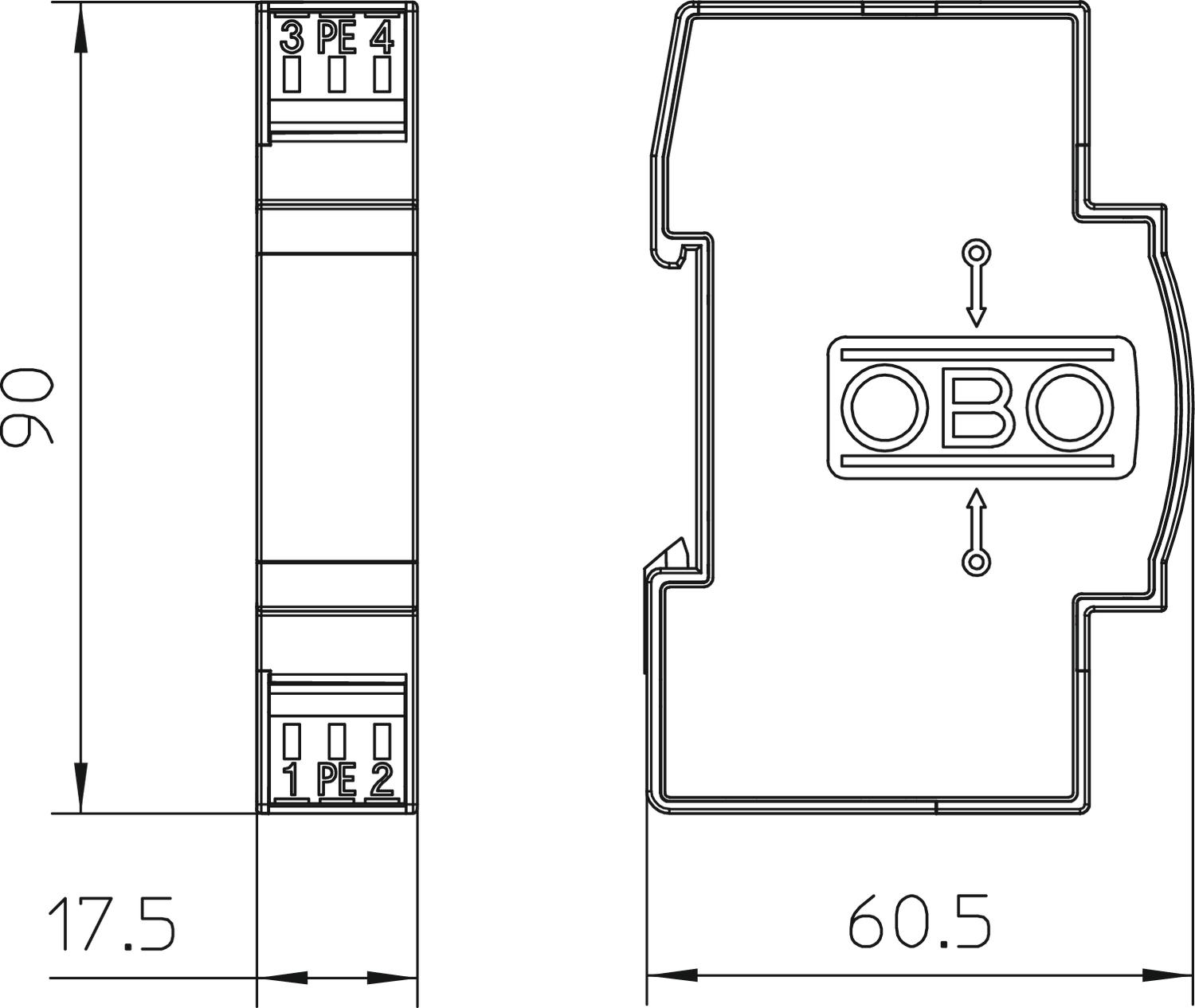

• Niewielka szerokość 17,5 mm

• Indukcyjności odsprzęgające w gałęzi wzdłużnej

Zastosowanie: uniwersalny aparat do montażu na szynie TH35 we wszystkich rodzajach obudów i rozdzielnic.

Dane techniczne

Dane techniczne

Badania według normy	IEC 61643-21
Całkowity prąd wyładowczy (8/20)	1 kA
Indukcyjność szeregowa na przewód	120 µH ± 10 %
Kategorie	Typ 2+3 / C2+C1
Liczba biegunów	2
LPZ	1→3
najwyższe napięcie ciągłe AC	19 V
najwyższe napięcie ciągłe DC	28 V
Napięciowy poziom ochrony przewód - przewód	<120 V
Napięciowy poziom ochrony przewód - ziemia	<60 V
Osłona połączeń	brak
Pojemność (żyła-ziemia)	<10 nF
Pojemność (żyła-żyła)	<10 nF
Przekrój przyłączanych przewodów giętkich min.	0,14 mm²
Przekrój przyłączanych przewodów giętkich min.	2,5 mm²
Przekrój przyłączanych przewodów sztywnych maks.	2,5 mm²
Przekrój przyłączanych przewodów sztywnych min.	0,14 mm²
Przekrój przyłączanych przewodów wielożyłowych maks.	2,5 mm²
Przekrój przyłączanych przewodów wielożyłowych min.	0,14 mm²

Rezystancja izolacji	> 10 MΩ
SPD zgodnie z IEC 61643-21	Klasa II+III / C2+C1
Stopień ochrony	IP 20
System wtykowy	Zacisk
Szerokość w modulach TE (17,5 mm)	1
Tłumienność wtrąceniowa (insertion loss)	3dB @ 150 kHz dB
Uziemienie przez:	Zacisk
Wersja zabezpieczona przed wybuchem	brak
Wymiar	24V AC
Wytrzymałość na prąd impulsowy żyła-ziemia	C1: 1 kV / 0,5 kA (8/20µs)
Wytrzymałość na prąd impulsowy żyła-żyła	C1: 1 kV / 0,5 kA (8/20µs)
Zakres temperatur maks.	80 °C
Zakres temperatur min.	-40 °C
Zatwierdzenia	UL
Zestyk sygnalizacji zdalnej	brak
Znamionowy prąd obciążenia AC	0,7 A
Znamionowy prąd obciążenia DC	1 A
Znamionowy prąd wyładowczy (8/20 µs)	0,5 kA
