Ochrona dokładna dla 4-żyłowych systemów sieciowych z RJ45 4 | Ochrona dokładna, 4 żyły + ekran | | 6 | RJ45

Ochrona dokładna dla 4-żyłowych systemów sieciowych z RJ45

Nr kat. 5081005 | EAN 4012196415762

Nr kat. / Typ

Liczba biegunów	4

Wykonanie

najwyższe napięcie ciągłe DC

System wtykowy	RJ45

Opis produktu

Opis produktu

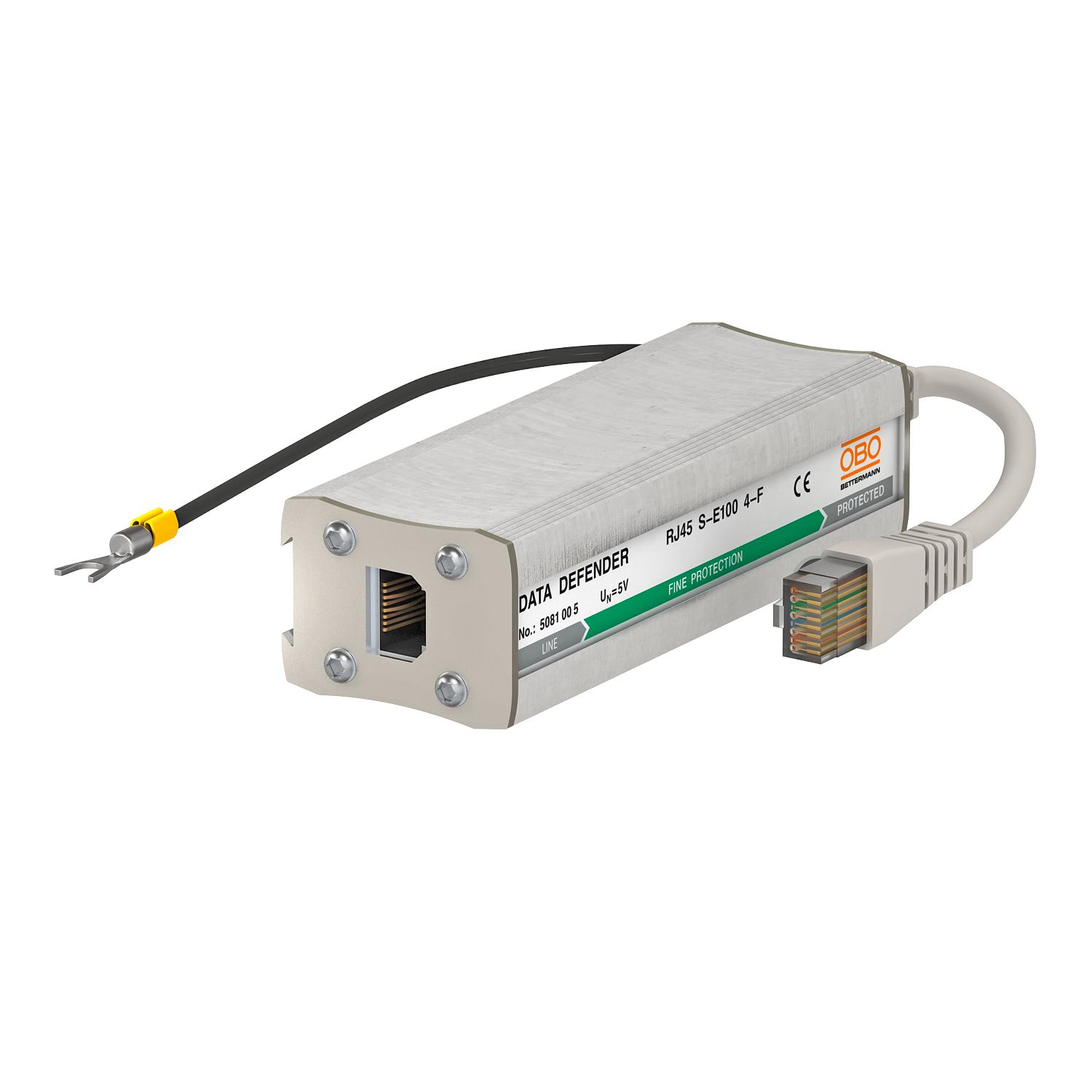

Urządzenie do ochrony linii danych dla systemów informatycznych

• W aluminiowej obudowie
• złącze RJ45
• W zestawie kabel połączeniowy 150 mm z wtyczkami RJ45
• Prosty montaż za pomocą przejściówki

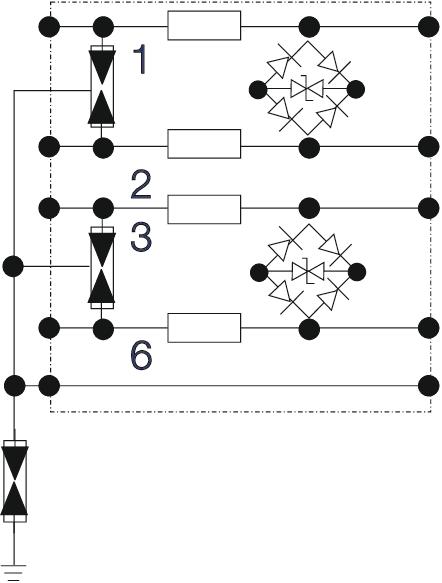

• Dwustopniowy obwód ochronny
• Montaż na szynie z akcesoriami DLS-BS (5082 38 2)

Zastosowanie: skrętka, obwody sterujące, linie komunikacyjne RJ45

Dane techniczne

Dane techniczne

Badania według normy	IEC 61643-21
Całkowity prąd wyładowczy (8/20)	2,5 kA
Częstotliwość graniczna	100 MHz
Ekranowanie	pośrednio
Kategorie	Typ 2+3 / C2+C1
Liczba biegunów	4
LPZ	2→3
Monitorowanie SPD	brak
najwyższe napięcie ciągłe AC	4,2 V
najwyższe napięcie ciągłe DC	6 V
Napięciowy poziom ochrony przewód - przewód	<40 V
Napięciowy poziom ochrony przewód - ziemia	<750 V
Osłona połączeń	tak
Pojemność (żyła-ziemia)	<20 pF
Pojemność (żyła-żyła)	<50 pF
Rezystancja izolacji	>500 MΩ

SPD zgodnie z IEC 61643-21	Klasa II+III / C2+C1
Stopień ochrony	IP 20
Sygnalizacja	bez
System wtykowy	RJ45
Tłumienność wtrąceniowa (insertion loss)	≤3 dB
Uziemienie przez:	Przewód przyłączeniowy
Wydajność kanału według Ansi/EA	CAT 5e
Wydajność kanału według ISO/IECChannel performance ISO/IEC	Klasa E
Wykonanie	Ochrona dokładna, 4 żyły + ekran
Wymiar	6.2V
Wytrzymałość na prąd impulsowy żyła-ziemia	C1: 1 kV / 0,5 kA (8/20µs)
Wytrzymałość na prąd impulsowy żyła-żyła	C1: 1 kV / 0,5 kA (8/20µs)
Zakres temperatur maks.	80 °C
Zakres temperatur min.	-40 °C
Znamionowy prąd obciążenia AC	0,7 A
Znamionowy prąd obciążenia DC	1 A

Wszystkie typy

Wszystkie typy

Typ	Liczba biegunów	Wykonanie	najwyższe napięcie ciągłe DC	System wtykowy	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
RJ45 S-E100 4-B	4	Ochrona podstawowa, 4 żyły + ekran	170 V	RJ45	5081001	Sztuka	1 Sztuka
RJ45 S-E100 4-F	4	Ochrona dokładna, 4 żyły + ekran	6 V	RJ45	5081005	Sztuka	1 Sztuka
