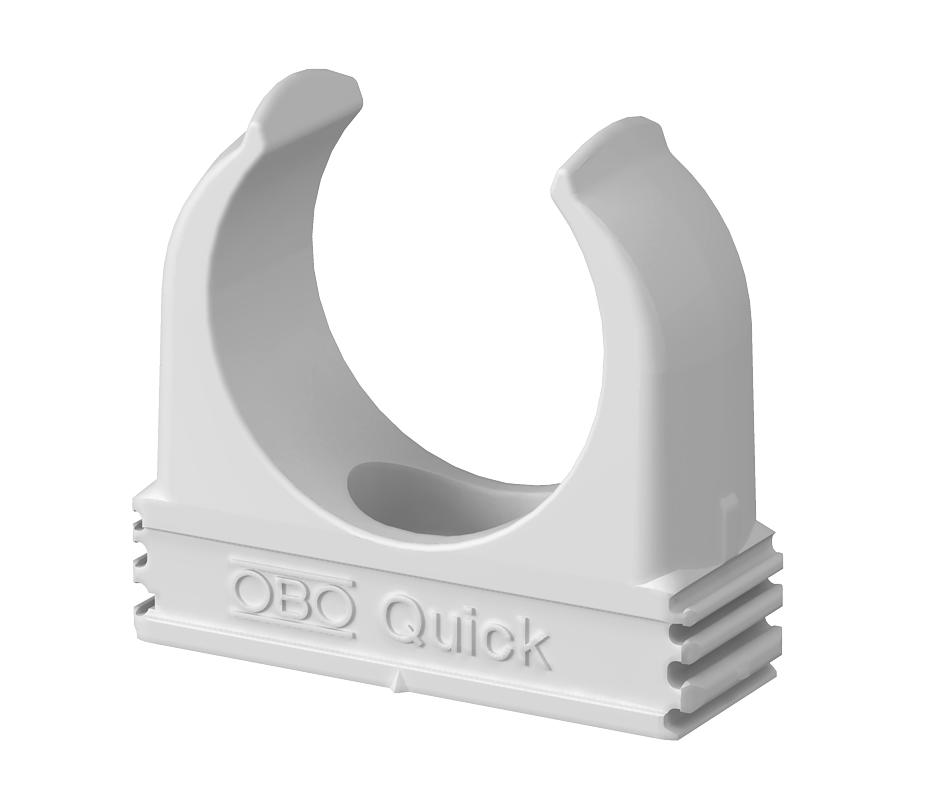

Obejma Quick, nie podtrzymująca palenia, czysta biel M20

Obejma Quick, nie podtrzymująca palenia, czysta biel

Nr kat. 2149357 | EAN 4012195586036

Nr kat. / Typ

Rozmiar znamionowy/tekst

Opis produktu

Opis produktu

Uchwyt OBO Quick typ 2955F/...: wersja niepodtrzymująca palenia do wszystkich metrycznych rur pancernych oraz lekkich i ciężkich metrycznych rur izolacyjnych. Można stosować do montażu rurek OBO Quick-Pipe.
Centralne ułożenie rury umożliwia optymalny montaż w uchwycie, jednocześnie automatycznie obraca uchwyt do właściwej pozycji.
Uniwersalne mocowanie; może być stosowany z uchwytem Multi-Quick i OBO starQuick.
Otwór wzdłużny umożliwia regulację podczas montażu za pomocą śruby do drewna lub kołka wbijanego.
Rozmiar M16-M32 może być nakręcany na gwint M6.
Zalecany rozstaw mocowań 50-60 cm
Maks. siła wytrzymywana F w temperaturze pokojowej 20 °C patrz tabela.

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
Ilość przewodów/rur	1
Kolor	czysta biel; RAL 9010
Materiał	Polipropylen
Materiał samogasnący	zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 750°C
odporny na działanie promieni UV	brak
Rodzaj mocowania	Otwór wiercony
Rozmiar znamionowy/tekst	M20
Szeregowalny	tak
Udźwig użyteczny	75 N
Wymiar	M20

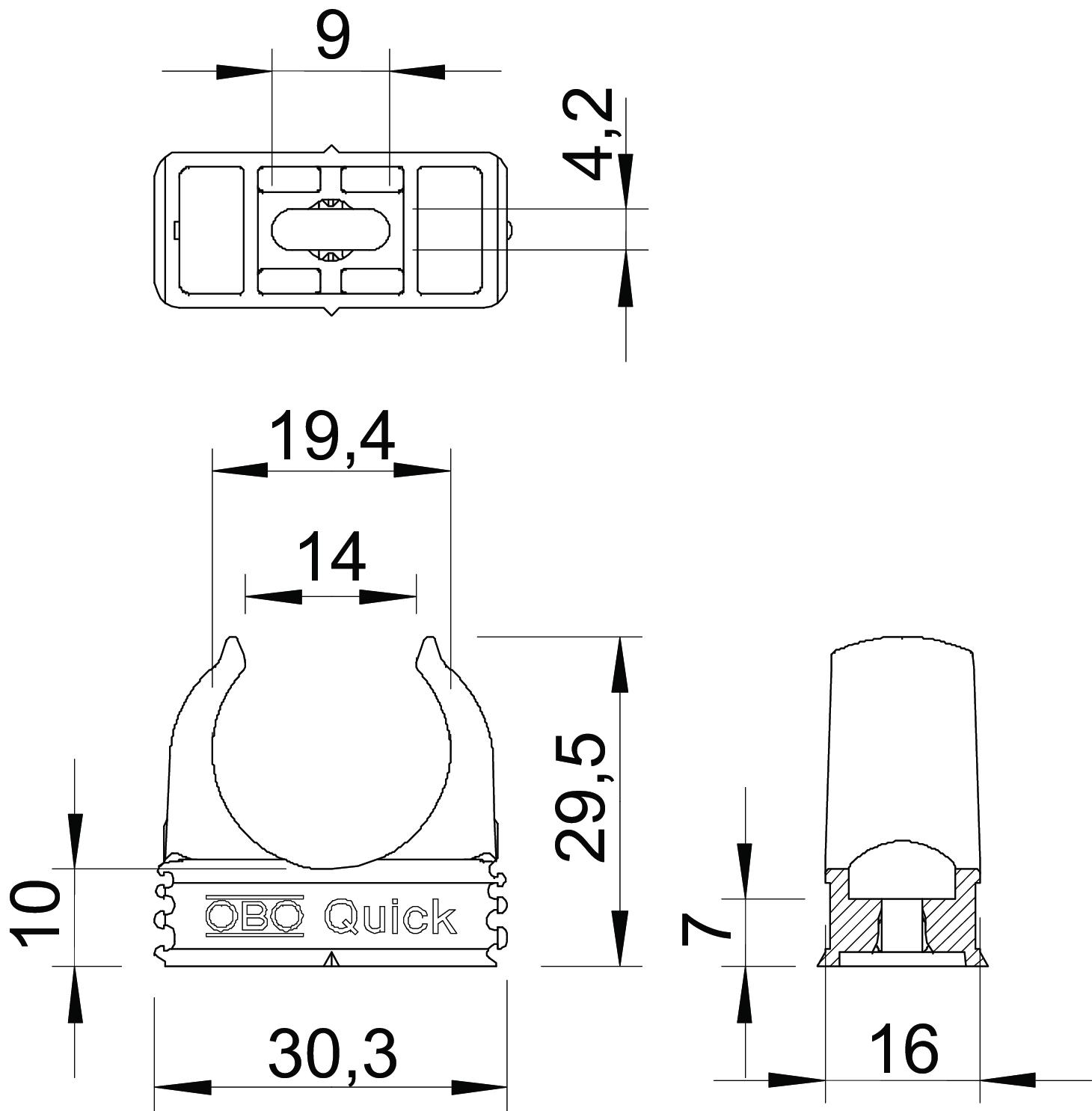

Wymiar A	30,3 mm

Wymiar B	16 mm
Wymiar C	14 mm
Wymiar D	19,4 mm
Wymiar E	9 mm
Wymiar F	4,2 mm
Wymiar H	29,5 mm
Wymiar h	10 mm
Z wkladką	brak
Zakres mocowania D maks.	20 mm
Zakres mocowania D min.	20 mm
Zamknięte	brak
