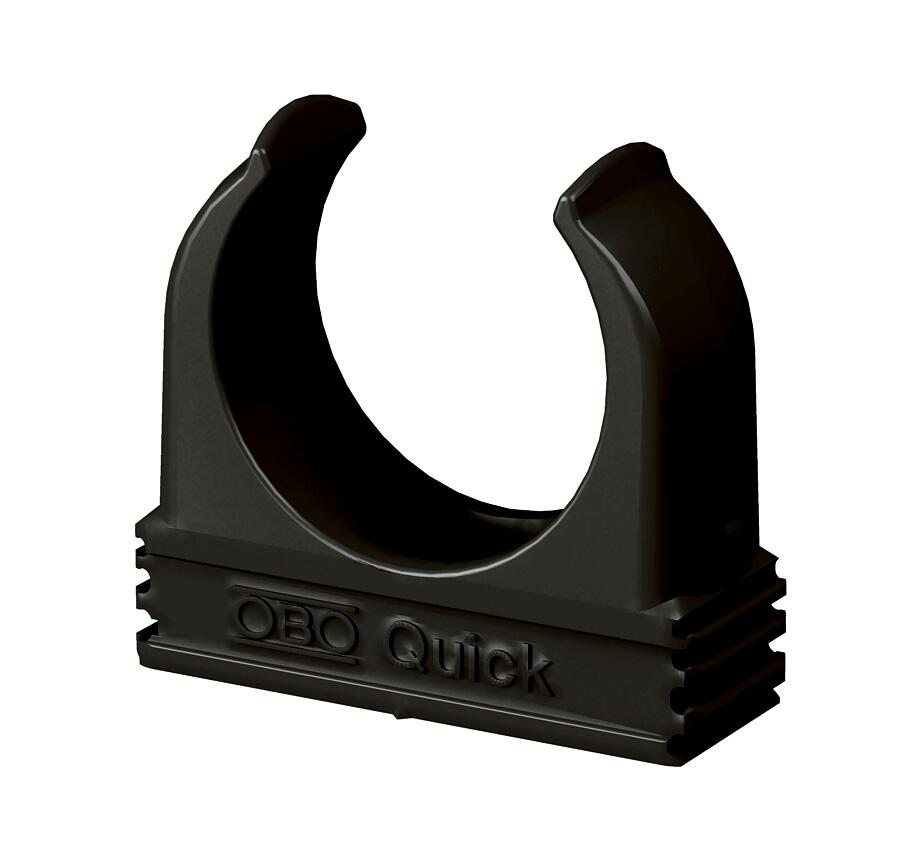

Obejma Quick, czarna
Nr kat. 2149559 | EAN 4012195616276
- Opis produktu
-
Opis produktuObejma natynkowa do mocowania metrycznych rur stalowych pancernych, lekkich i ciężkich rur izolacyjnych oraz rur instalacyjnych Quick-Pipe. Uniwersalne możliwości montażu na ścianach i sufitach w pomieszczeniach zamkniętych oraz w chronionych obszarach zewnętrznych. Z wydłużonym otworem do bocznego ustawienia przy montażu za pomocą wkrętów do drewna lub kołków wbijanych. Montaż rur bez użycia narzędzi. Można je także łączyć z zaciskami OBO Multi-Quick lub starQuick. Rozmiary M16 - M32 można nakręcić na gwint M6. Odległość mocowania 50 - 60 cm, maks. wartości wydłużenia F przy temperaturze pokojowej 20° C, patrz tabela.
-
- Dane techniczne
-
Dane techniczne

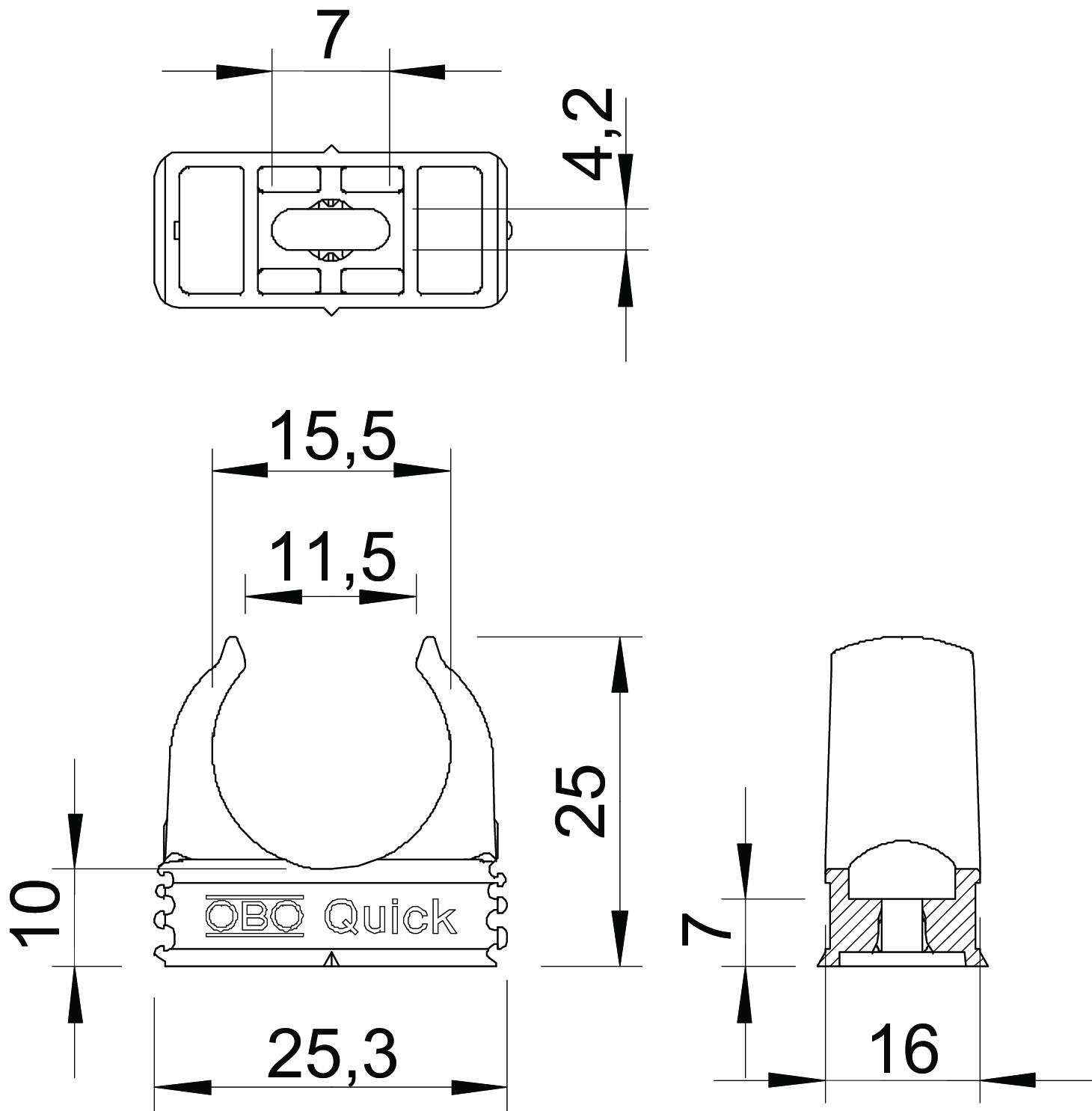

Bezhalogenowy tak Ilość przewodów/rur 1 Kolor czarny; RAL 9005 Materiał Polipropylen odporny na działanie promieni UV brak Rodzaj mocowania Otwór wiercony Rozmiar znamionowy/tekst M16 Szeregowalny tak Udźwig użyteczny 65 N Wymiar M16 Wymiar A 25,3 mm Wymiar B 16 mm Wymiar C 11,5 mm Wymiar D 15,5 mm Wymiar E 7 mm Wymiar F 4,2 mm Wymiar h 10 mm Wymiar H 25 mm Z wkladką brak Zamknięte brak - Wszystkie typy
- Do pobrania
-
Karta danych technicznych 2955 M16 SW / 2149559 , 0.20MB , pdfBroszura Quick Pipe , 1.41MB , pdfDeklaracja zgodności UE 2955 M16 SW / 2149559 , 0.13MB , pdfBrytyjska Deklaracja Zgodności 2955 M16 SW / 2149559 , 0.10MB , pdfREACH Deklaracja zgodności 2955 M16 SW / 2149559 , 0.12MB , pdfRoHS Deklaracja zgodności 2955 M16 SW / 2149559 , 0.12MB , pdfCertyfikat (pozwolenie na używanie znaku) Dopuszczenie VDE 2953...LGR-RW+2953B...LGR-RW+2953M...LGR-RW+2953T...LGR-RW+2955... , 0.78MB , pdfCertyfikat (pozwolenie na używanie znaku) Pozwolenie na używanie znaku VDE, obejma Quick , 0.48MB , pdf
