Obejma kabłąkowa ze stopką w kształcie U, potrójna, metalowa wanienka dociskowa, FT
Nr kat. 1186504 | EAN 4012196849819
- Opis produktu
-
Opis produktuObejma kabłąkowa ze stopką w kształcie U, metalowa wanienka dociskowa z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu 3 pojedynczych kabli na szynach o profilu C. Szerokość szczeliny 18-22 mm Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej
-
- Dane techniczne
-
Dane techniczne

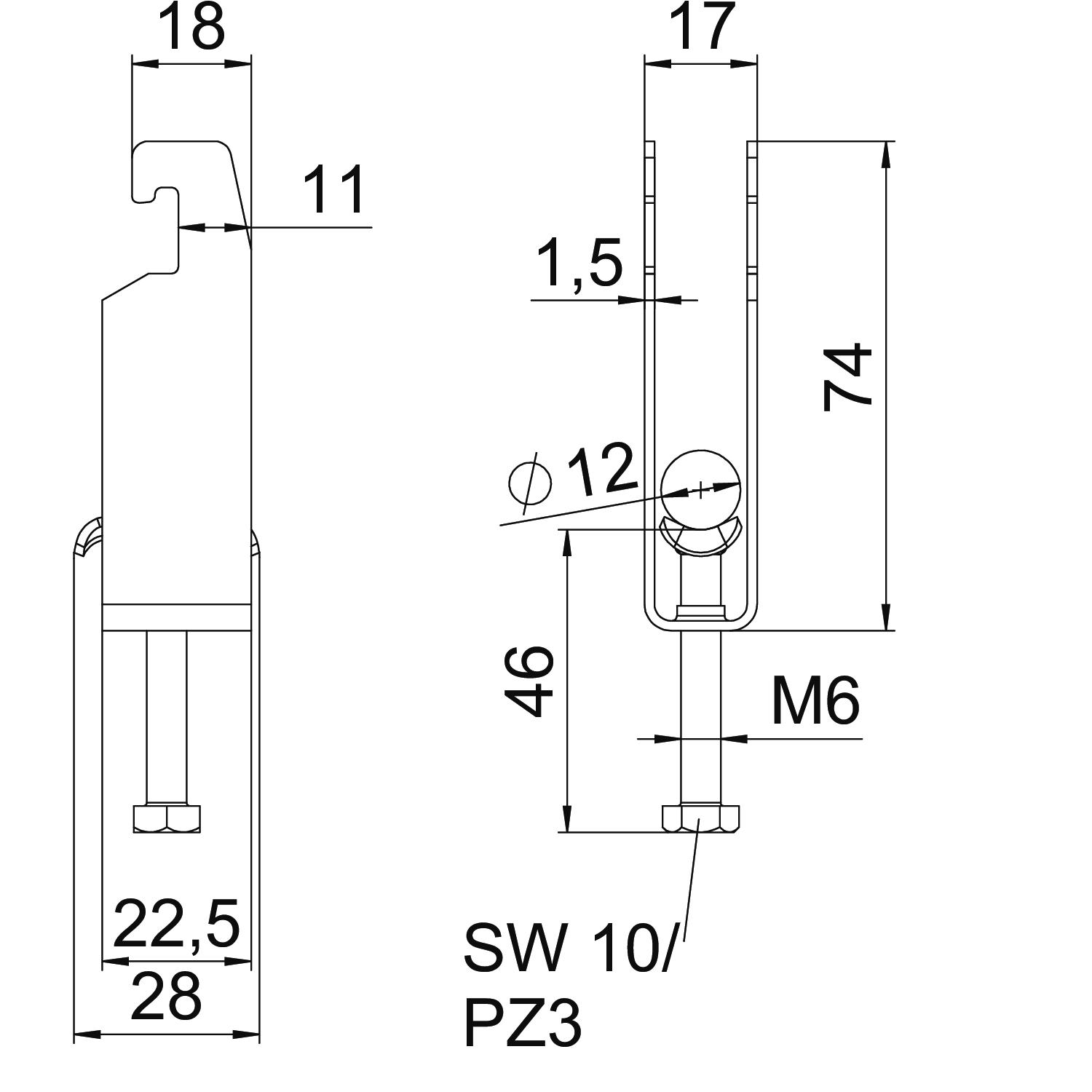

Bezhalogenowy tak do średnicy rury maks. 12 mm do średnicy rury min. 8 mm do szyny o szerokości szczeliny (z interwałem) maks. 22 mm do szyny o szerokości szczeliny (z interwałem) min. 18 mm Dodatkowa powierzchnia cynkowanie ogniowo Dodatkowy materiał Stal Długość 22,5 mm Długość, wymiar zewnętrzny 28 mm Grubość blachy 1,5 mm Gwint M6 Ilość przewodów/rur 3 Maks. moment dokręcania 3 Nm Materiał Stal Materiał wanny Stal Podtrzymanie funkcji tak Powierzchnia cynkowana metodą zanurzeniową Sposób montażu Szyna profilowa Szerokość 17 mm Wielkość szczeliny 10 mm Wymiar 08-12mm Wymiar A 22,5 mm Wymiar B 17 mm Wymiar C 28 mm Wymiar G (mm) M6 Wymiar H 74 mm Wymiar L 46 mm Wymiar t 1,5 mm Wysokość 74 mm Z kontrwanienką brak Zakres mocowania D maks. 12 mm Zakres mocowania D min. 8 mm Z korytkiem metalowym tak Z korytkiem z tworzywa sztucznego brak - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych BS-U3-M-12 FT / 1186504 , 0.21MB , pdfDeklaracja zgodności UE BS-U3-M-12 FT / 1186504 , 0.13MB , pdfBrytyjska Deklaracja Zgodności BS-U3-M-12 FT / 1186504 , 0.09MB , pdfInstrukcja montażu Clamp clip U foot, metal , 2.86MB , pdf
