Obejma kabłąkowa ze stopką w kształcie U, podwójna, plastikowa wanienka dociskowa, Al
Nr kat. 1186910 | EAN 4012196851812
- Opis produktu
-
Opis produktuObejma kabłąkowa plastikowa ze stopką w kształcie U, wanienka dociskowa wykonana z polipropylenu. Do pionowego i poziomego montażu 2 pojedynczych kabli na szynach o profilu C. Szerokość szczeliny 18-22 mm Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej
-
- Dane techniczne
-
Dane techniczne

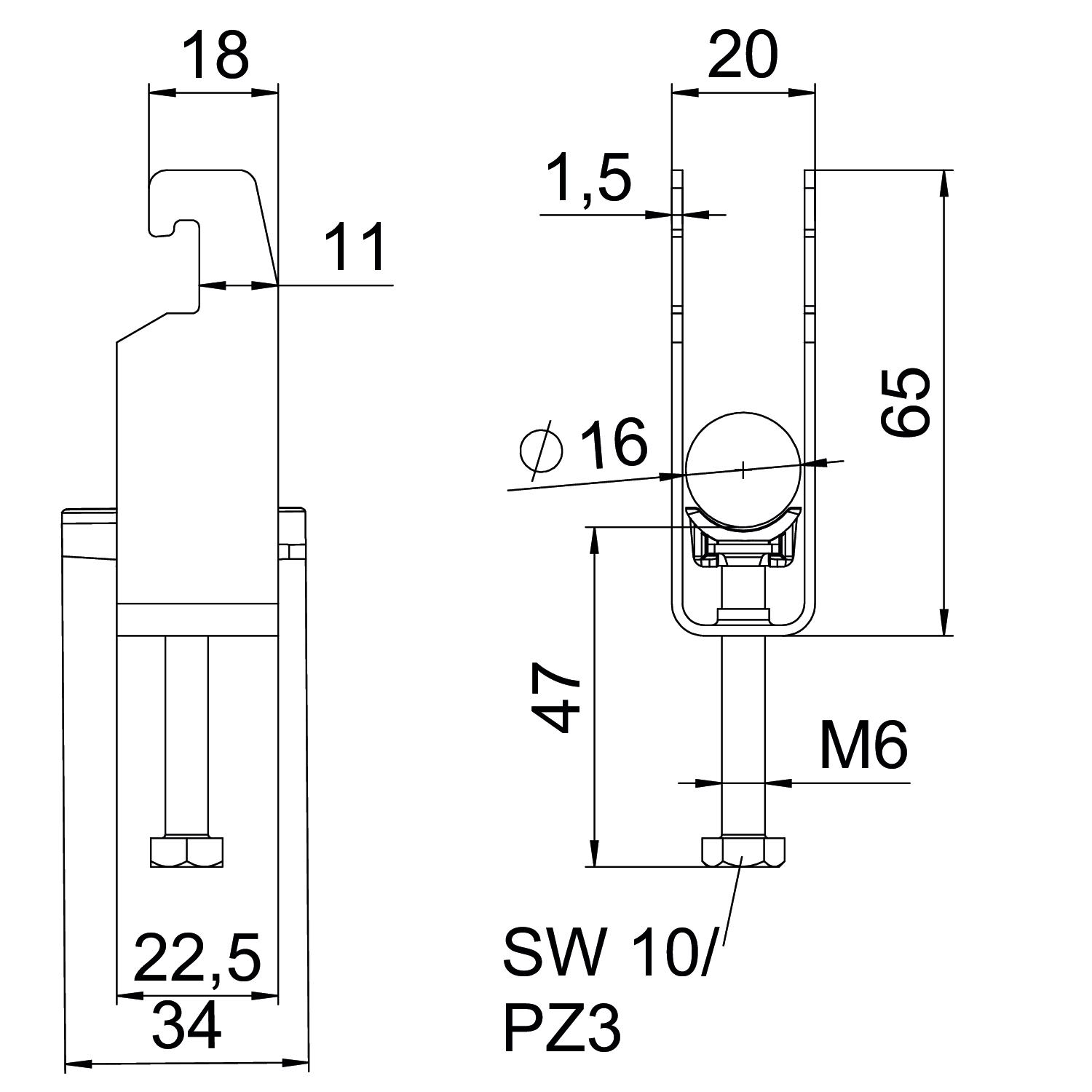

Bezhalogenowy tak do średnicy rury maks. 16 mm do średnicy rury min. 12 mm do szyny o szerokości szczeliny (z interwałem) maks. 22 mm do szyny o szerokości szczeliny (z interwałem) min. 18 mm Dodatkowa powierzchnia brak wykończenia Dodatkowy materiał aluminium Długość 22,5 mm Długość, wymiar zewnętrzny 34 mm Grubość blachy 1,5 mm Gwint M6 Ilość przewodów/rur 2 Jakość materiału wanny Polipropylen Maks. moment dokręcania 3 Nm Materiał aluminium Materiał wanny Tworzywo sztuczne Sposób montażu Szyna profilowa Szerokość 20 mm Wielkość szczeliny 10 mm Wymiar 12-16mm Wymiar A 22,5 mm Wymiar B 20 mm Wymiar C 34 mm Wymiar G (mm) M6 Wymiar H 65 mm Wymiar L 47 mm Wymiar t 1,5 mm Wysokość 65 mm Z kontrwanienką brak Zakres mocowania D maks. 16 mm Zakres mocowania D min. 12 mm Z korytkiem metalowym brak Z korytkiem z tworzywa sztucznego tak - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych BS-U2-K-16 ALU / 1186910 , 0.23MB , pdfDeklaracja zgodności UE BS-U2-K-16 ALU / 1186910 , 0.13MB , pdfBrytyjska Deklaracja Zgodności BS-U2-K-16 ALU / 1186910 , 0.09MB , pdfInstrukcja montażu Clamp clip U foot, plastic , 3.09MB , pdf
