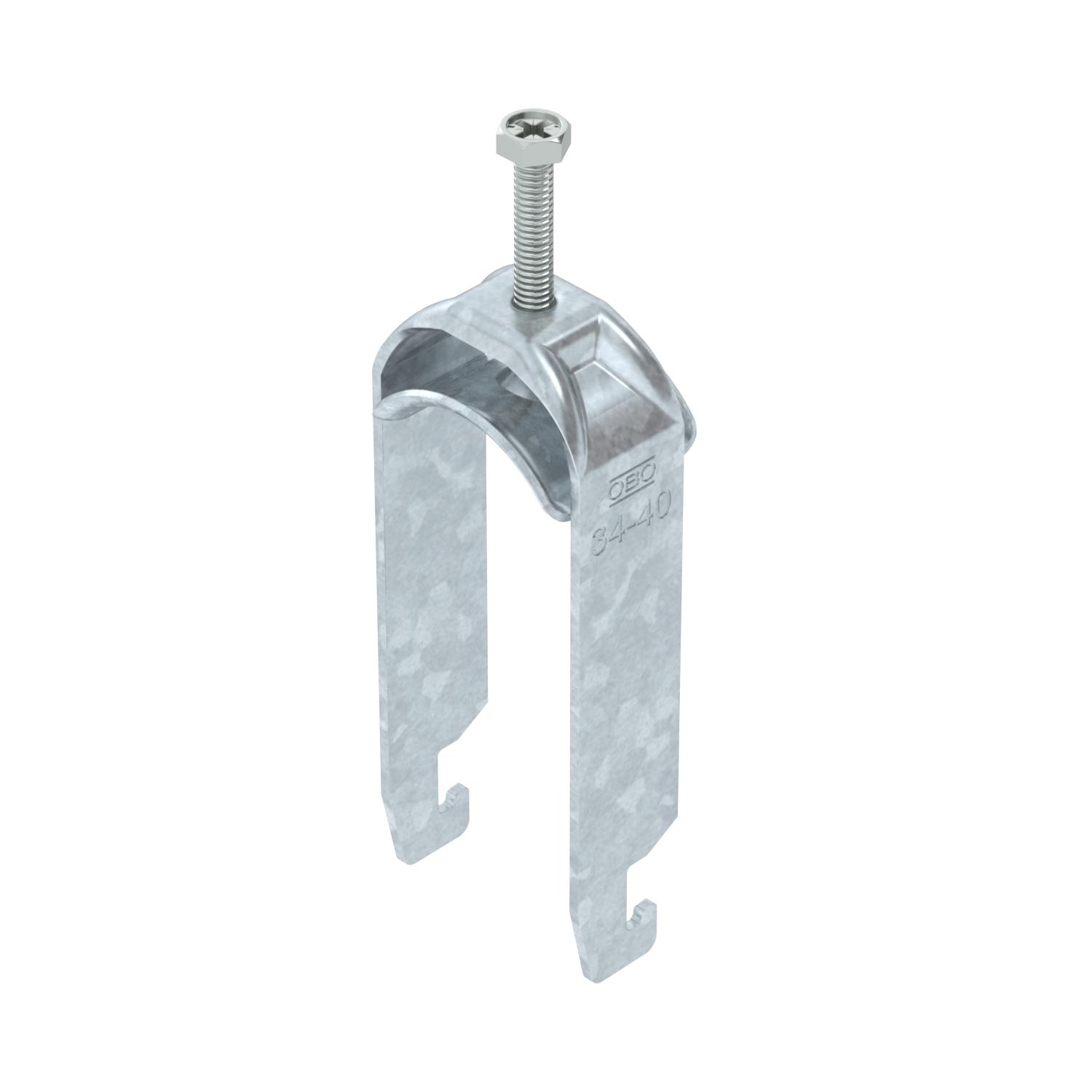

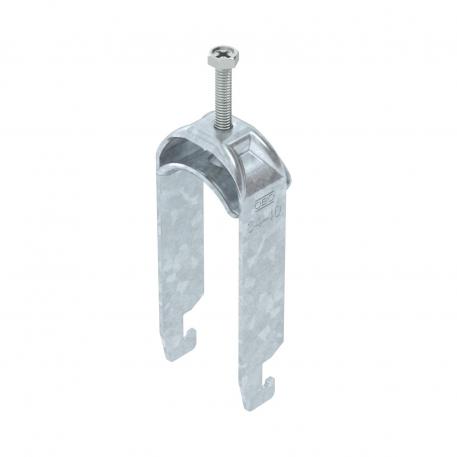

Obejma kabłąkowa ze stopką w kształcie U, podwójna, metalowa wanienka dociskowa, FT 34 | 40 | 3

Obejma kabłąkowa ze stopką w kształcie U, podwójna, metalowa wanienka dociskowa, FT

Nr kat. 1186537 | EAN 4012196850013

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

Obejma kabłąkowa ze stopką w kształcie U, metalowa wanienka dociskowa z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu 2 pojedynczych kabli na szynach o profilu C. Szerokość szczeliny 18-22 mm Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	40 mm
do średnicy rury min.	34 mm
do szyny o szerokości szczeliny (z interwałem) maks.	22 mm
do szyny o szerokości szczeliny (z interwałem) min.	18 mm
Dodatkowa powierzchnia	cynkowanie ogniowo
Dodatkowy materiał	Stal
Długość	22,5 mm
Długość, wymiar zewnętrzny	33 mm
Grubość blachy	2 mm
Gwint	M6
Ilość przewodów/rur	2
Maks. moment dokręcania	3 Nm
Materiał	Stal
Materiał wanny	Stal
Podtrzymanie funkcji	tak
Powierzchnia	cynkowana metodą zanurzeniową

Sposób montażu	Szyna profilowa
Szerokość	45 mm
Wielkość szczeliny	10 mm
Wymiar	34-40mm

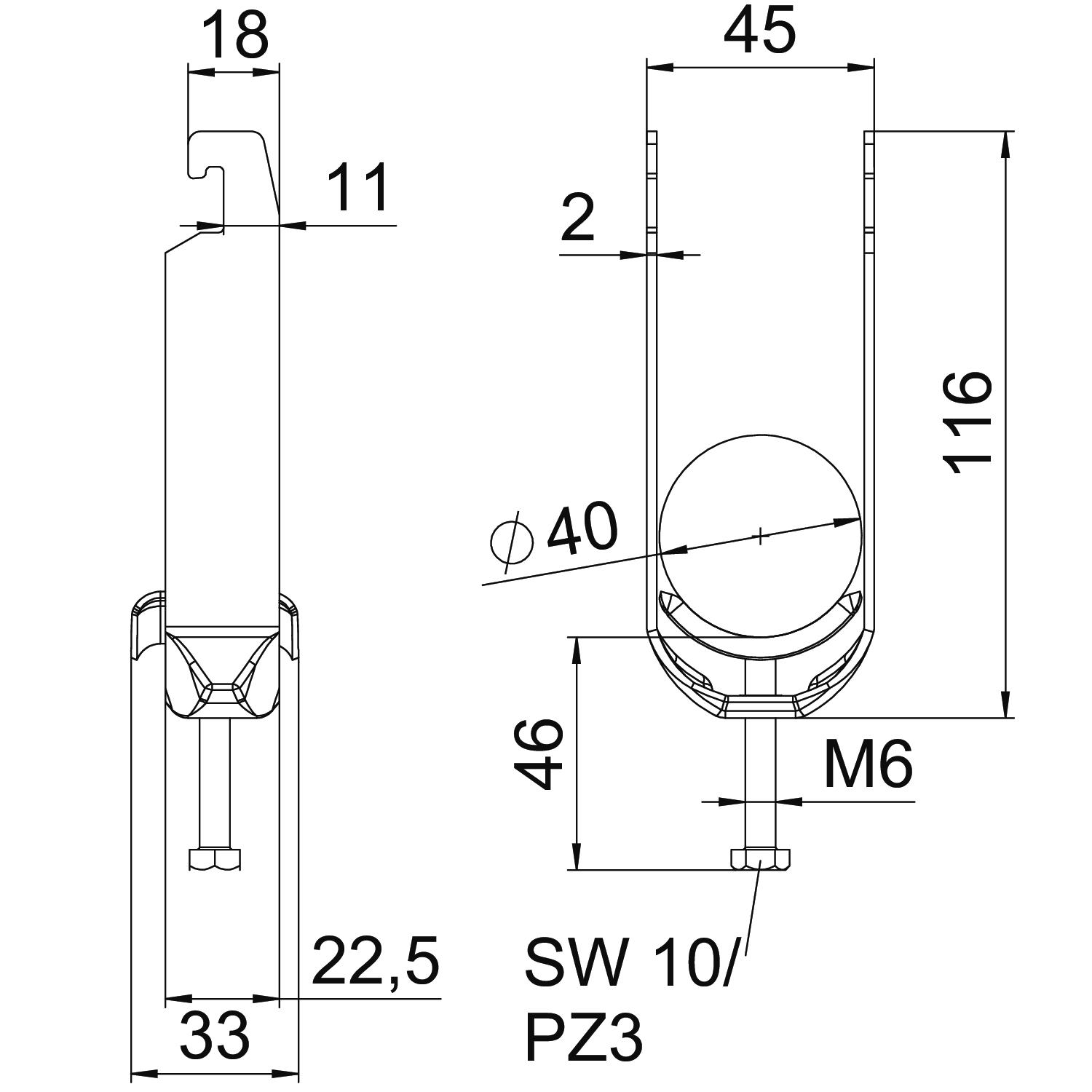

Wymiar A	22,5 mm
Wymiar B	45 mm
Wymiar C	33 mm
Wymiar G (mm)	M6
Wymiar H	116 mm
Wymiar L	46 mm
Wymiar t	2 mm
Wysokość	116 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	40 mm
Zakres mocowania D min.	34 mm
Z korytkiem metalowym	tak
Z korytkiem z tworzywa sztucznego	brak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-U2-M-12 FT	8 mm	12 mm	3 Nm	1186503	Sztuka	50 Sztuka
BS-U2-M-16 FT	12 mm	16 mm	3 Nm	1186510	Sztuka	50 Sztuka
BS-U2-M-22 FT	16 mm	22 mm	3 Nm	1186517	Sztuka	50 Sztuka
BS-U2-M-28 FT	22 mm	28 mm	3 Nm	1186523	Sztuka	50 Sztuka
BS-U2-M-34 FT	28 mm	34 mm	3 Nm	1186530	Sztuka	50 Sztuka
BS-U2-M-40 FT	34 mm	40 mm	3 Nm	1186537	Sztuka	50 Sztuka
BS-U2-M-46 FT	40 mm	46 mm	5 Nm	1186543	Sztuka	50 Sztuka
BS-U2-M-52 FT	46 mm	52 mm	5 Nm	1186550	Sztuka	50 Sztuka
BS-U2-M-58 FT	52 mm	58 mm	5 Nm	1186557	Sztuka	50 Sztuka
BS-U2-M-64 FT	58 mm	64 mm	5 Nm	1186563	Sztuka	50 Sztuka
