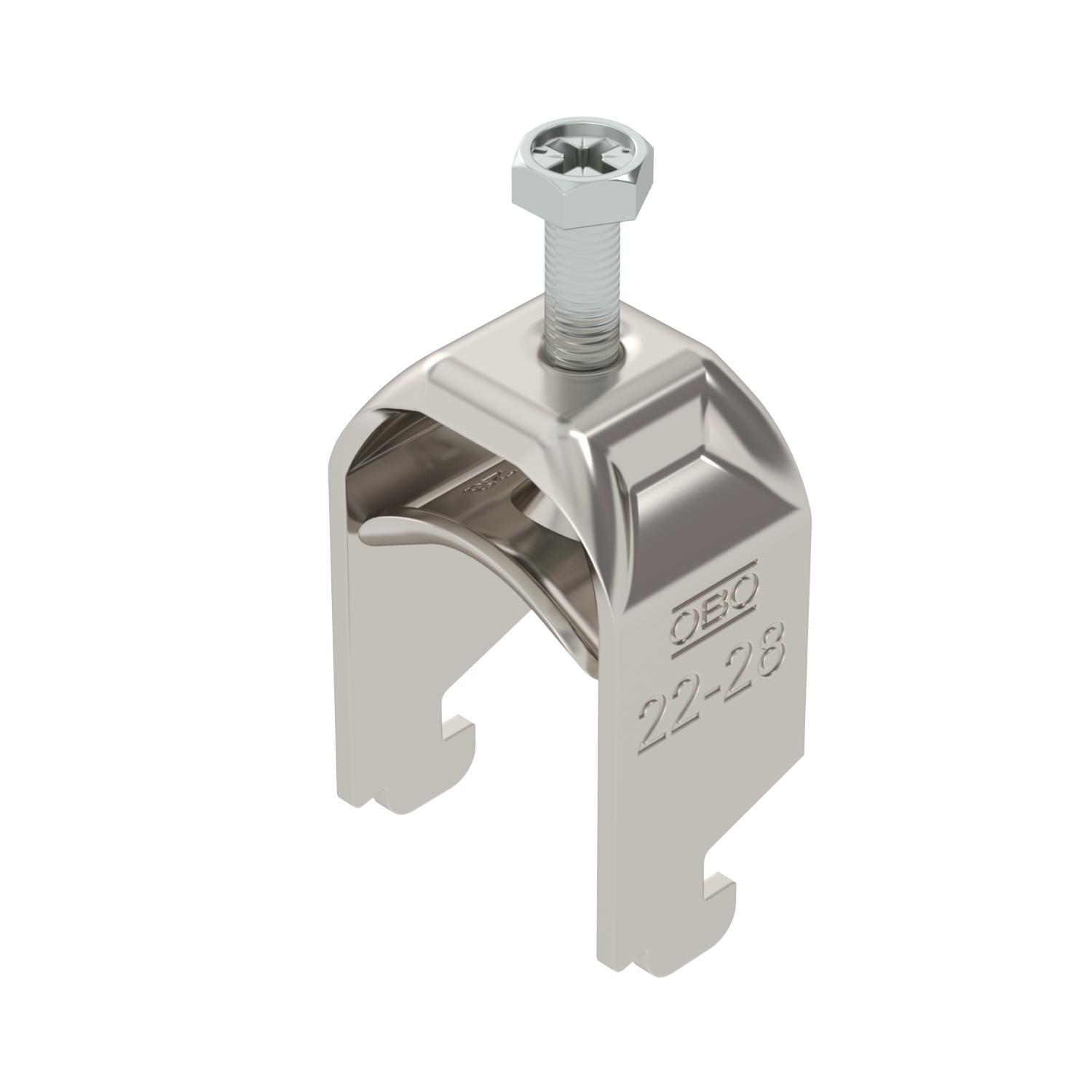

Obejma kabłąkowa ze stopką typu N, pojedyncza, metalowa wanienka dociskowa, A2
Nr kat. 1188380 | EAN 4012197417710
- Opis produktu
-
Opis produktuObejma kabłąkowa, ze stopką typu N, metalowa wanienka dociskowa,z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Do szczeliny o szerokości 11 - 12 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej
-
- Dane techniczne
-
Dane techniczne

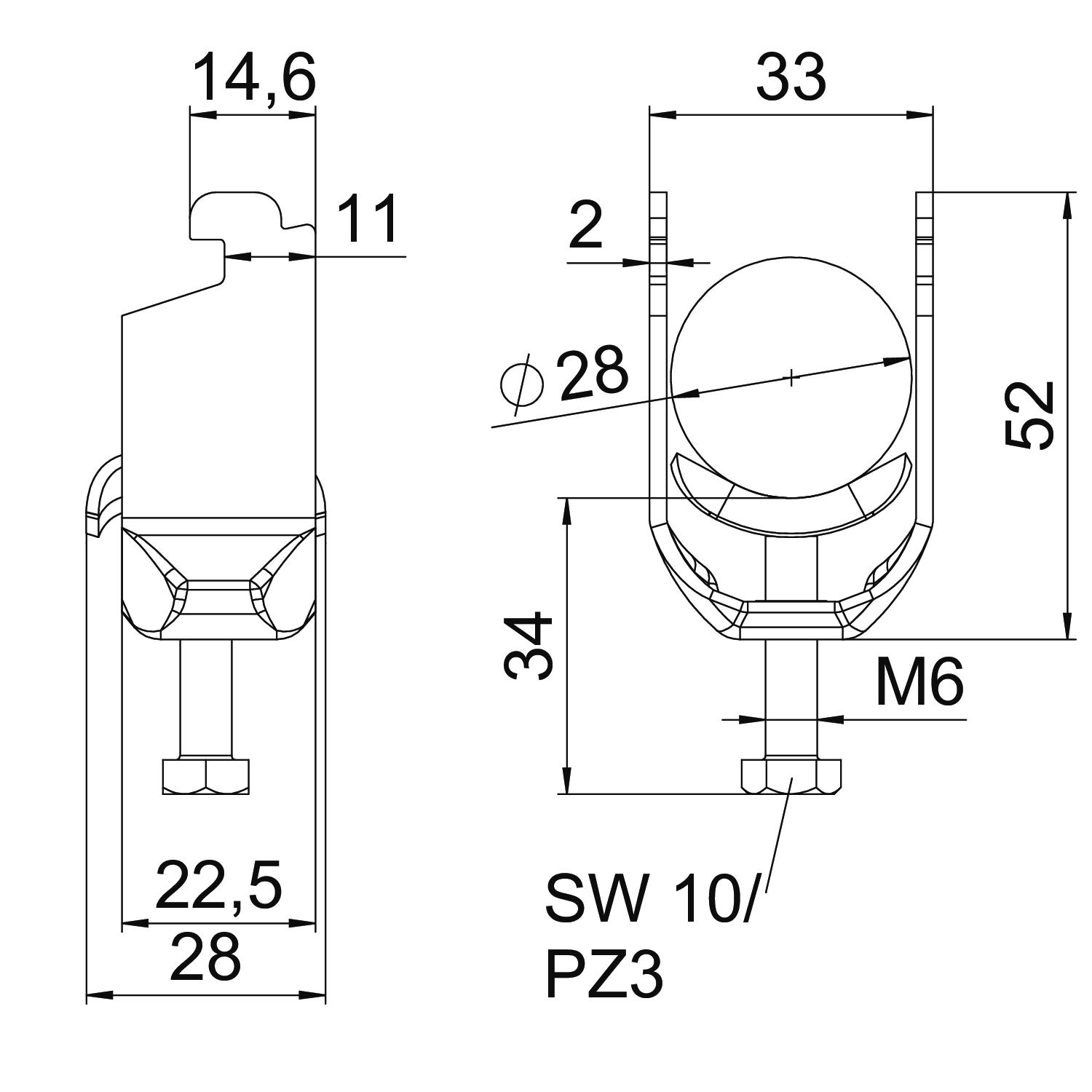

Bezhalogenowy tak do średnicy rury maks. 28 mm do średnicy rury min. 22 mm do szyny o szerokości szczeliny (z interwałem) maks. 12 mm do szyny o szerokości szczeliny (z interwałem) min. 11 mm Dodatkowa powierzchnia brak wykończenia Dodatkowy materiał stal nierdzewna Długość 22,5 mm Długość, wymiar zewnętrzny 28 mm Grubość blachy 2 mm Gwint M6 Ilość przewodów/rur 1 Maks. moment dokręcania 3 Nm Materiał stal nierdzewna 1.4301 Powierzchnia pusty, po obróbce Sposób montażu Szyna profilowa Szerokość 33 mm Wielkość szczeliny 10 mm Wymiar 22-28mm Wymiar A 22,5 mm Wymiar B 33 mm Wymiar C 28 mm Wymiar G (mm) M6 Wymiar H 52 mm Wymiar L 34 mm Wymiar t 2 mm Wysokość 52 mm Zakres mocowania D maks. 28 mm Zakres mocowania D min. 22 mm Z korytkiem metalowym tak Z korytkiem z tworzywa sztucznego brak - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych BS-N1-M-28 A2 / 1188380 , 0.22MB , pdfDeklaracja zgodności UE BS-N1-M-28 A2 / 1188380 , 0.13MB , pdfBrytyjska Deklaracja Zgodności BS-N1-M-28 A2 / 1188380 , 0.09MB , pdfInstrukcja montażu Clamp clip N foot, metal , 3.00MB , pdf
