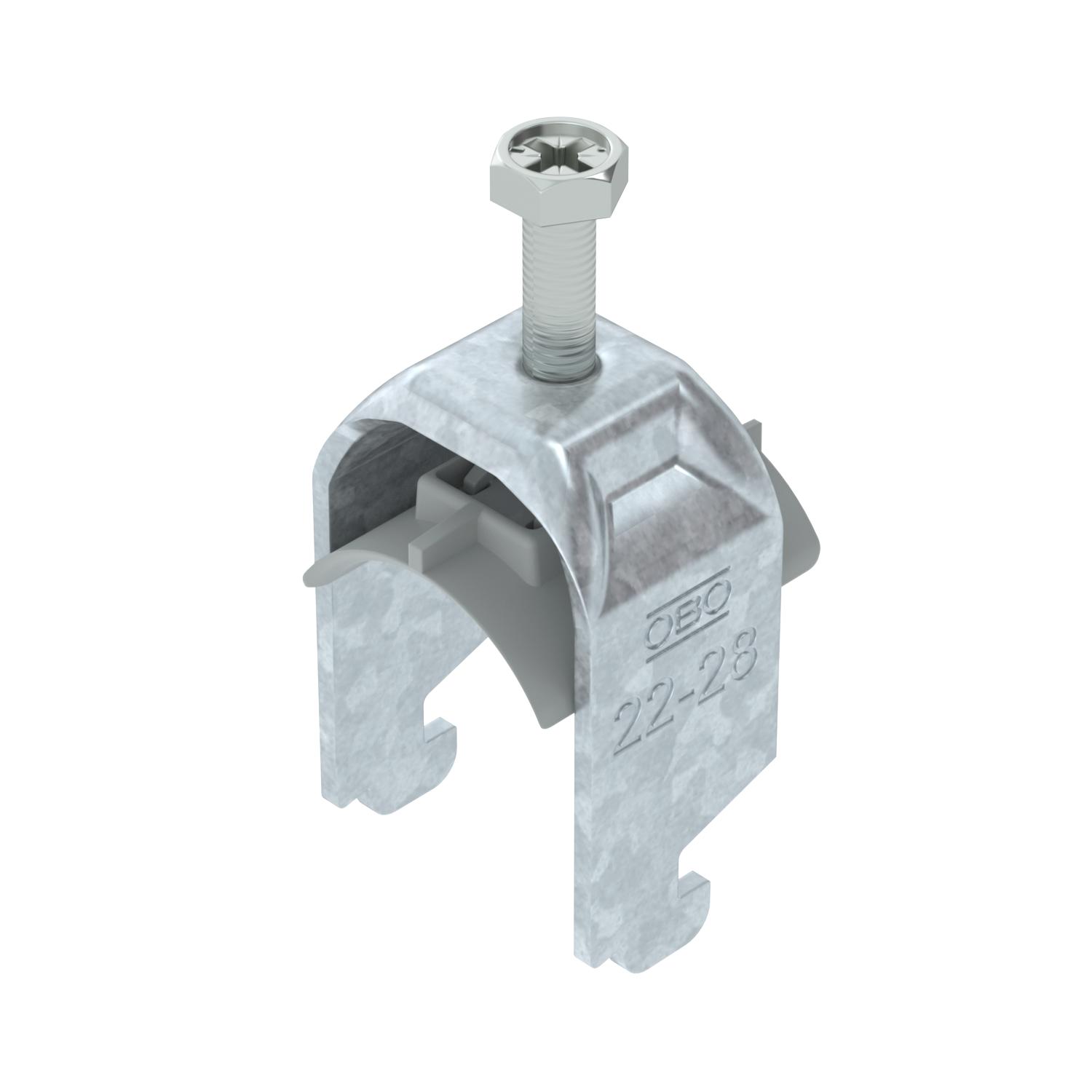

Obejma kabłąkowa, ze stopką typu N, podwójna, plastikowa wanienka dociskowa, FT
Nr kat. 1187221 | EAN 4012196852888
- Opis produktu
-
Opis produktuObejma kabłąkowa, ze stopką typu N, plastikowa wanienka dociskowa wykonana z polipropylenu. Do pionowego i poziomego montażu 2 pojedynczych kabli na szynach o profilu C. Do szczeliny o szerokości 11 - 12 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej
-
- Dane techniczne
-
Dane techniczne

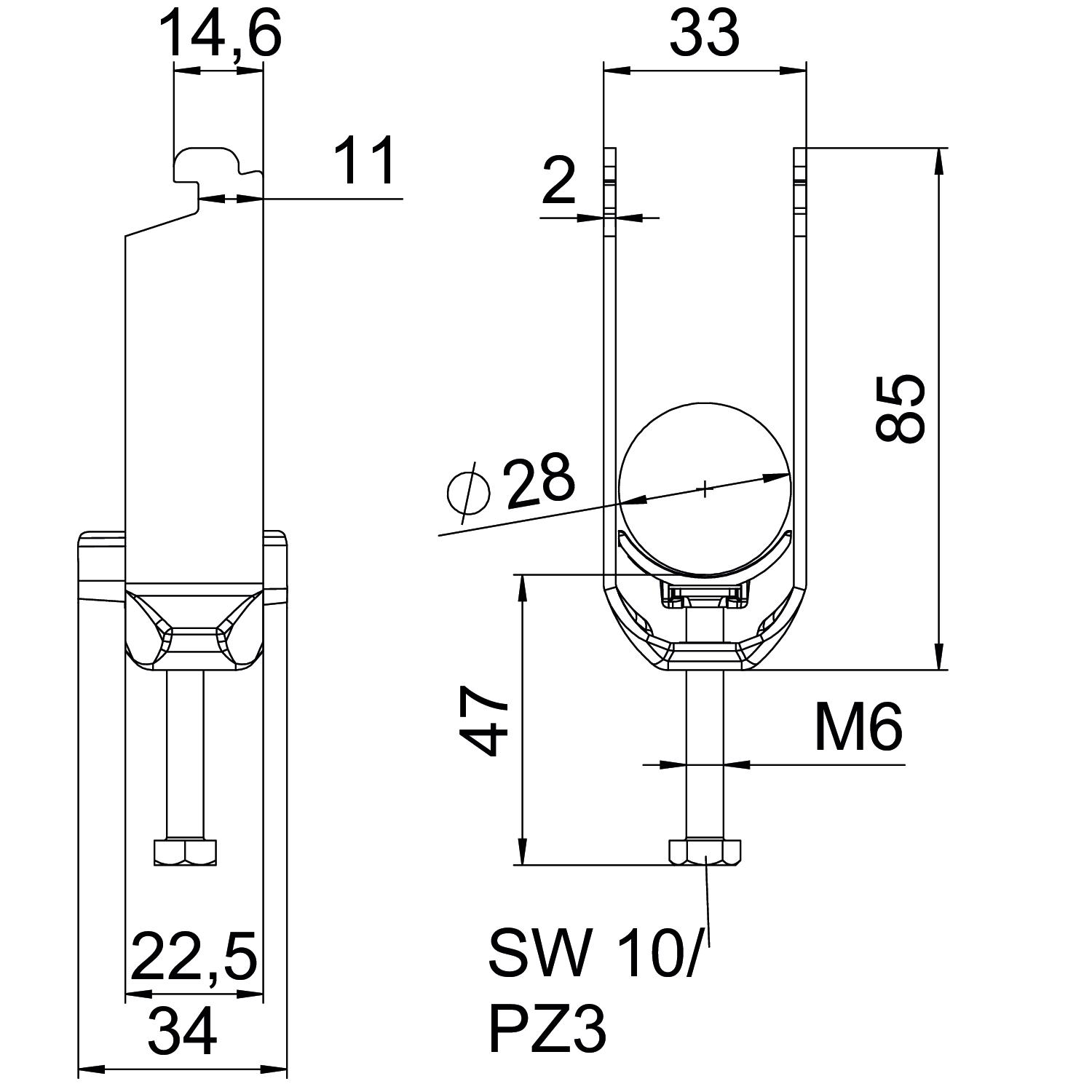

Bezhalogenowy tak do średnicy rury maks. 28 mm do średnicy rury min. 22 mm do szyny o szerokości szczeliny (z interwałem) maks. 12 mm do szyny o szerokości szczeliny (z interwałem) min. 11 mm Dodatkowa powierzchnia cynkowanie ogniowo Dodatkowy materiał Stal Długość 22,5 mm Długość, wymiar zewnętrzny 34 mm Grubość blachy 2 mm Gwint M6 Ilość przewodów/rur 2 Jakość materiału wanny Polipropylen Maks. moment dokręcania 3 Nm Materiał Stal Materiał wanny Tworzywo sztuczne Powierzchnia cynkowana metodą zanurzeniową Sposób montażu Szyna profilowa Szerokość 33 mm Wielkość szczeliny 10 mm Wymiar 22-28mm Wymiar A 22,5 mm Wymiar B 33 mm Wymiar C 34 mm Wymiar G (mm) M6 Wymiar H 85 mm Wymiar L 47 mm Wymiar t 2 mm Wysokość 85 mm Z kontrwanienką brak Zakres mocowania D maks. 28 mm Zakres mocowania D min. 22 mm Z korytkiem metalowym brak Z korytkiem z tworzywa sztucznego tak - Wszystkie typy
- Do pobrania
-
Karta danych technicznych BS-N2-K-28 FT / 1187221 , 0.22MB , pdfDeklaracja zgodności UE BS-N2-K-28 FT / 1187221 , 0.13MB , pdfBrytyjska Deklaracja Zgodności BS-N2-K-28 FT / 1187221 , 0.09MB , pdfInstrukcja montażu Clamp clip N foot, plastic , 3.10MB , pdf
