Obejma kabłąkowa, ze stopką typu N, podwójna, metalowa wanienka dociskowa, FT
Nr kat. 1187021 | EAN 4012196852468
- Opis produktu
-

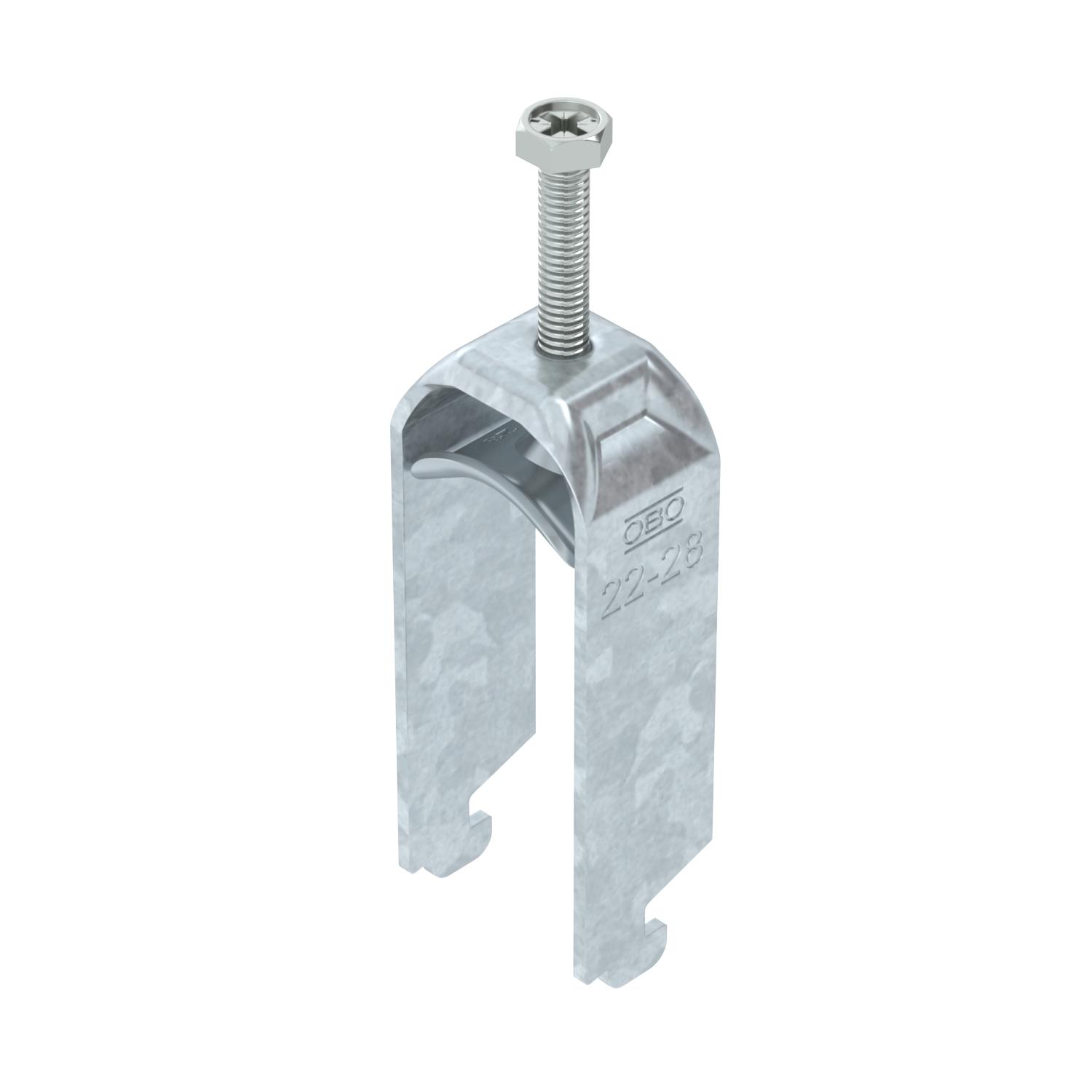

Opis produktuObejma kabłąkowa, ze stopką typu N, metalowa wanienka dociskowa,z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu 2 pojedynczych kabli na szynach o profilu C. Do szczeliny o szerokości 11 - 12 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej
-
- Dane techniczne
-
Dane techniczne

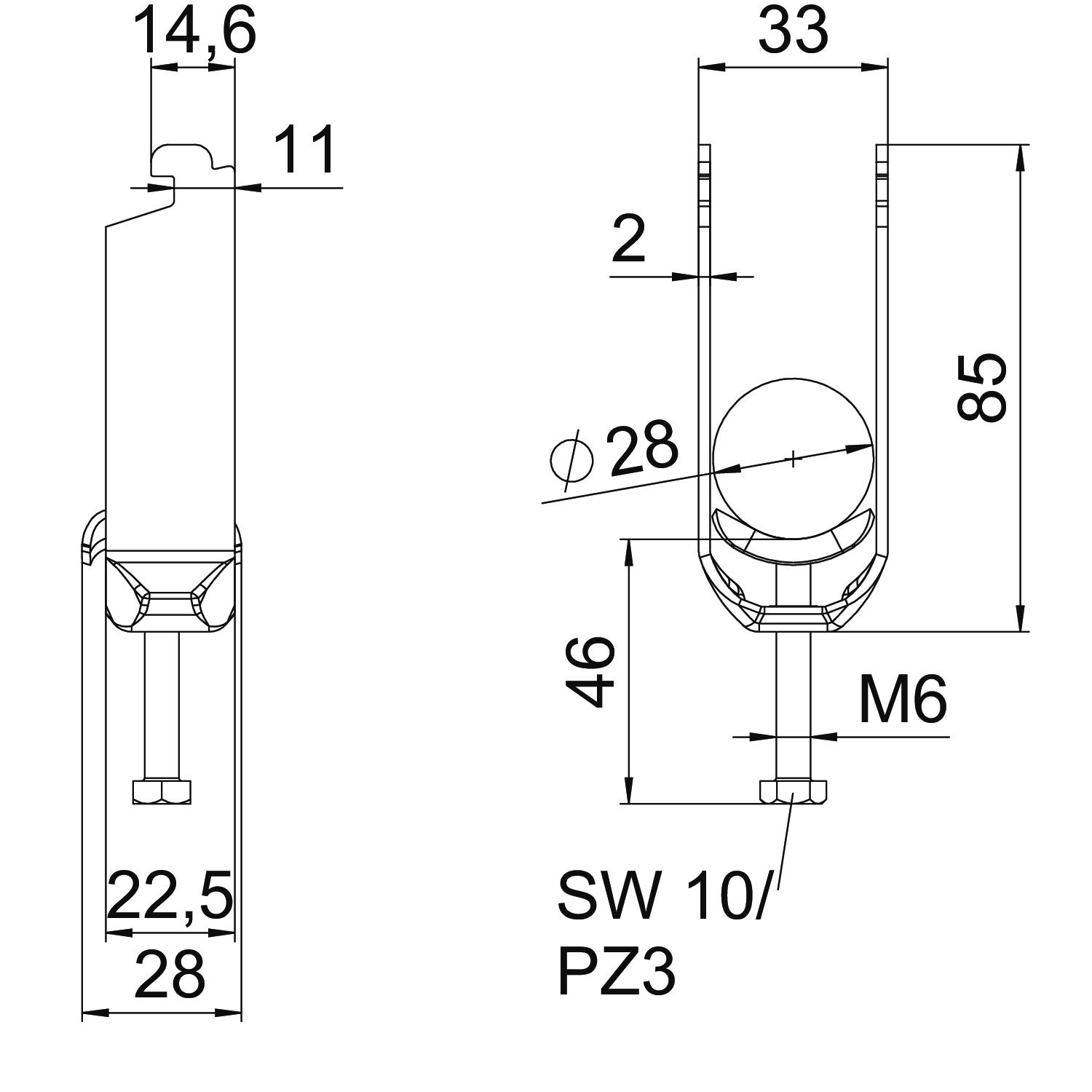

Bezhalogenowy tak do średnicy rury maks. 28 mm do średnicy rury min. 22 mm do szyny o szerokości szczeliny (z interwałem) maks. 12 mm do szyny o szerokości szczeliny (z interwałem) min. 11 mm Dodatkowa powierzchnia cynkowanie ogniowo Dodatkowy materiał Stal Długość 22,5 mm Długość, wymiar zewnętrzny 28 mm Grubość blachy 2 mm Gwint M6 Ilość przewodów/rur 2 Maks. moment dokręcania 3 Nm Materiał Stal Materiał wanny Stal Powierzchnia cynkowana metodą zanurzeniową Sposób montażu Szyna profilowa Szerokość 33 mm Wielkość szczeliny 10 mm Wymiar 22-28mm Wymiar A 22,5 mm Wymiar B 33 mm Wymiar C 28 mm Wymiar G (mm) M6 Wymiar H 85 mm Wymiar L 46 mm Wymiar t 2 mm Wysokość 85 mm Z kontrwanienką brak Zakres mocowania D maks. 28 mm Zakres mocowania D min. 22 mm Z korytkiem metalowym tak Z korytkiem z tworzywa sztucznego brak - Wszystkie typy
- Do pobrania
-
Karta danych technicznych BS-N2-M-28 FT / 1187021 , 0.21MB , pdfDeklaracja zgodności UE BS-N2-M-28 FT / 1187021 , 0.13MB , pdfBrytyjska Deklaracja Zgodności BS-N2-M-28 FT / 1187021 , 0.09MB , pdfInstrukcja montażu Clamp clip N foot, metal , 3.00MB , pdf
