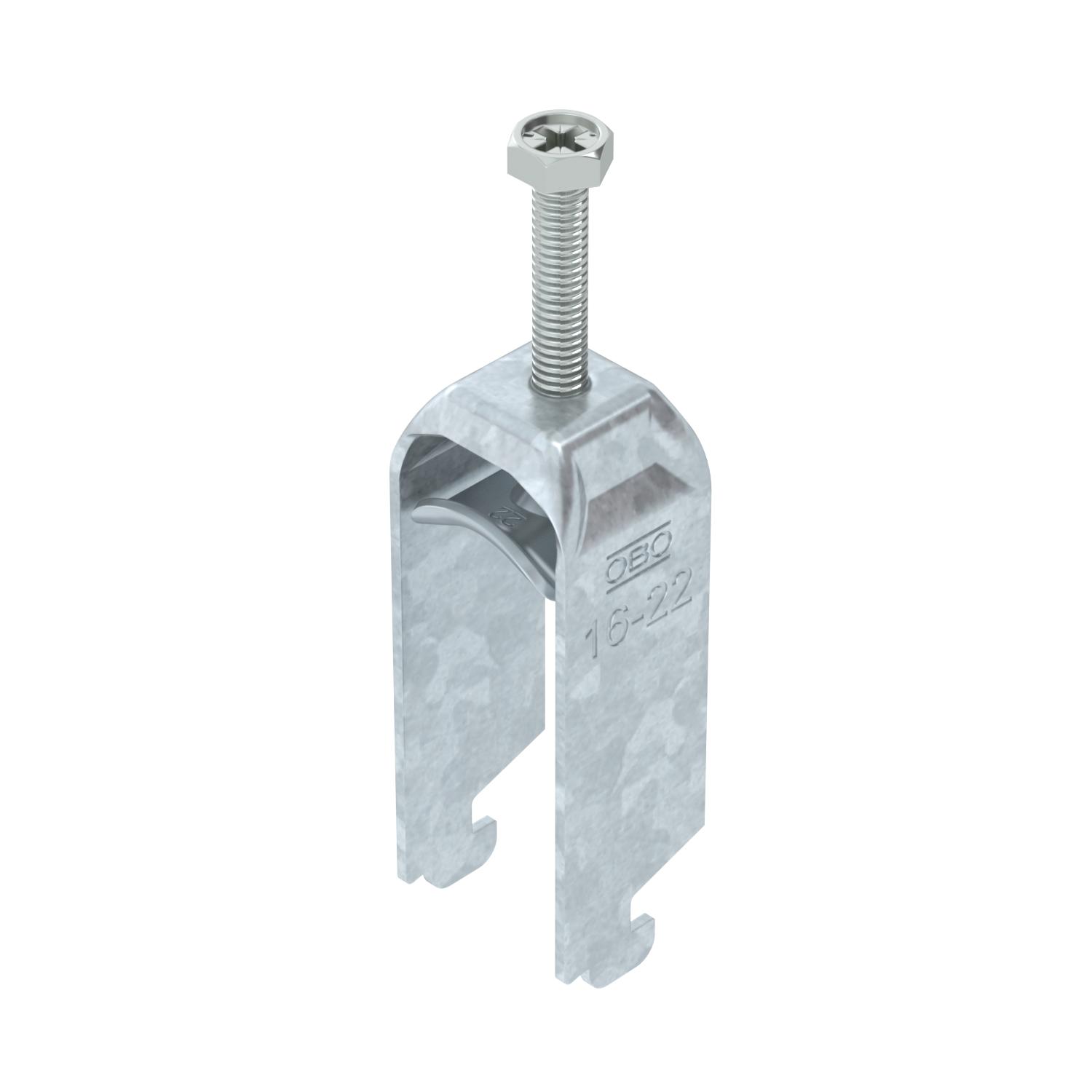

Obejma kabłąkowa, ze stopką typu N, podwójna, metalowa wanienka dociskowa, FT
Nr kat. 1187015 | EAN 4012196852420
- Opis produktu
-
Opis produktuObejma kabłąkowa, ze stopką typu N, metalowa wanienka dociskowa,z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu 2 pojedynczych kabli na szynach o profilu C. Do szczeliny o szerokości 11 - 12 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej
-
- Dane techniczne
-
Dane techniczne

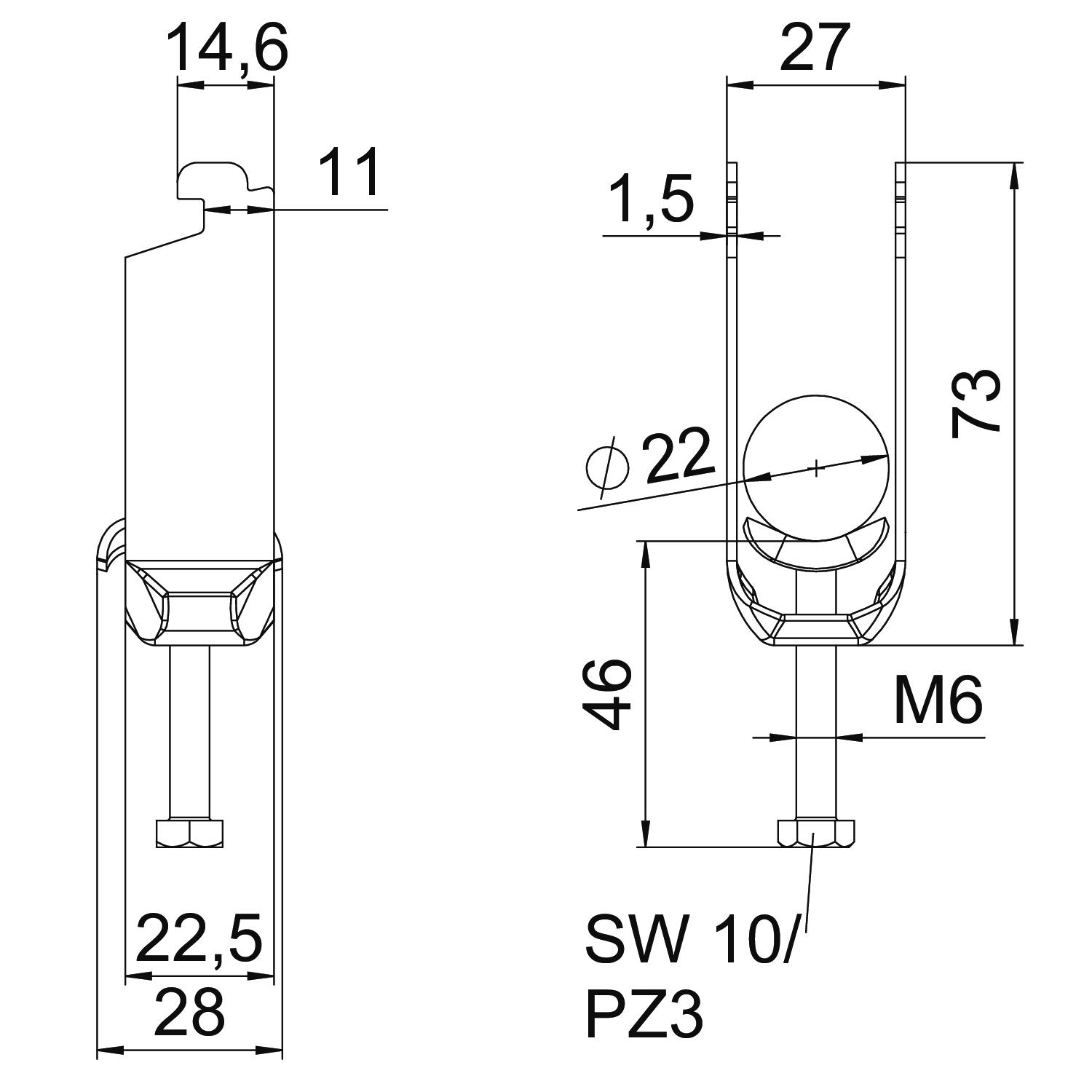

Bezhalogenowy tak do średnicy rury maks. 22 mm do średnicy rury min. 16 mm do szyny o szerokości szczeliny (z interwałem) maks. 12 mm do szyny o szerokości szczeliny (z interwałem) min. 11 mm Dodatkowa powierzchnia cynkowanie ogniowo Dodatkowy materiał Stal Długość 22,5 mm Długość, wymiar zewnętrzny 28 mm Grubość blachy 1,5 mm Gwint M6 Ilość przewodów/rur 2 Maks. moment dokręcania 3 Nm Materiał Stal Materiał wanny Stal Powierzchnia cynkowana metodą zanurzeniową Sposób montażu Szyna profilowa Szerokość 27 mm Wielkość szczeliny 10 mm Wymiar 16-22mm Wymiar A 22,5 mm Wymiar B 27 mm Wymiar C 28 mm Wymiar G (mm) M6 Wymiar H 72 mm Wymiar L 46 mm Wymiar t 1,5 mm Wysokość 72 mm Z kontrwanienką brak Zakres mocowania D maks. 22 mm Zakres mocowania D min. 16 mm Z korytkiem metalowym tak Z korytkiem z tworzywa sztucznego brak - Wszystkie typy
