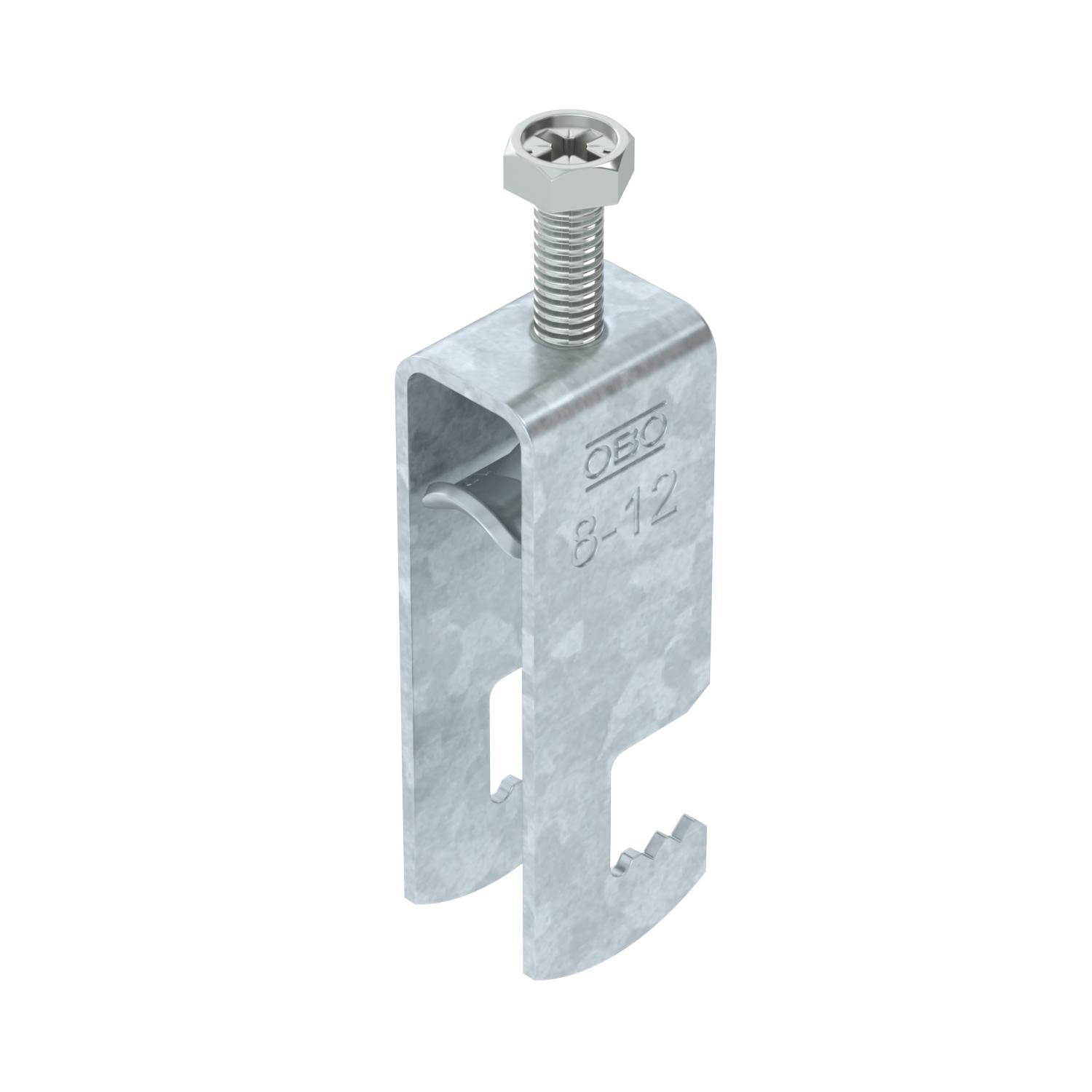

Obejma kabłąkowa, ze stopką typu F, podwójna, metalowa wanienka dociskowa, FT
Nr kat. 1187403 | EAN 4012196853373
- Opis produktu
-
Opis produktuObejma kabłąkowa, ze stopką typu F, metalowa wanienka dociskowa z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu 2 pojedynczych kabli na płaskowniku. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej
-
- Dane techniczne
-
Dane techniczne

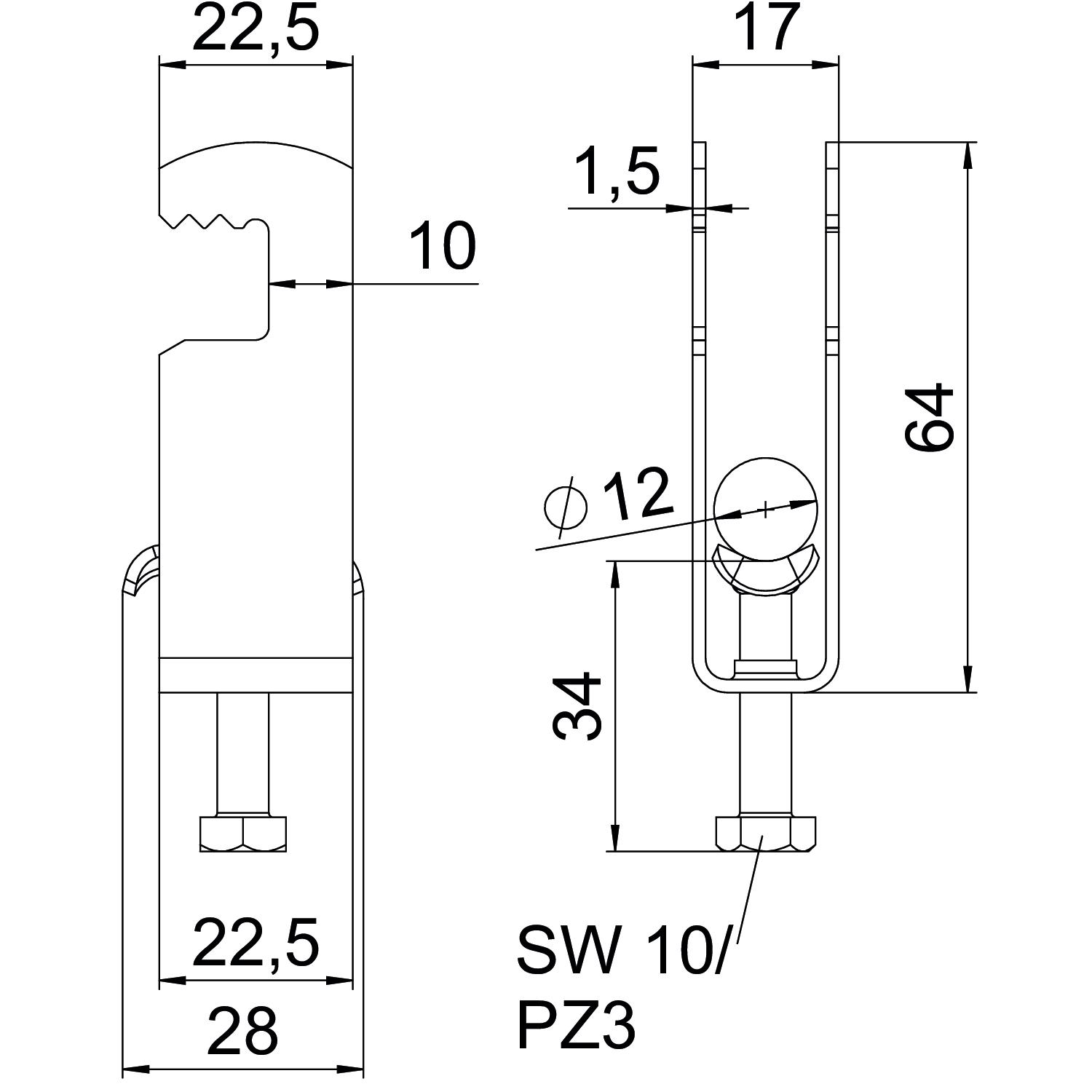

Bezhalogenowy tak do średnicy rury maks. 12 mm do średnicy rury min. 8 mm Dodatkowa powierzchnia cynkowanie ogniowo Dodatkowy materiał Stal Długość 22,5 mm Długość, wymiar zewnętrzny 28 mm Grubość blachy 1,5 mm Gwint M6 Ilość przewodów/rur 2 Maks. moment dokręcania 3 Nm Materiał Stal Materiał wanny Stal Powierzchnia cynkowana metodą zanurzeniową Sposób montażu płaski profil Szerokość 17 mm Wielkość szczeliny 10 mm Wymiar 08-12mm Wymiar A 22,5 mm Wymiar B 17 mm Wymiar C 28 mm Wymiar G (mm) M6 Wymiar H 64 mm Wymiar L 34 mm Wymiar t 1,5 mm Wysokość 64 mm Z kontrwanienką brak Zakres mocowania D maks. 12 mm Zakres mocowania D min. 8 mm Z korytkiem metalowym tak - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych BS-F2-M-12 FT / 1187403 , 0.21MB , pdfBrytyjska Deklaracja Zgodności BS-F2-M-12 FT / 1187403 , 0.09MB , pdfInstrukcja montażu Clamp clip F foot, metal , 2.98MB , pdf
