Obejma kabłąkowa, ze stopką typu F, podwójna, metalowa wanienka dociskowa, FT 34 | 40 | 3
morepic-1 morepic-2

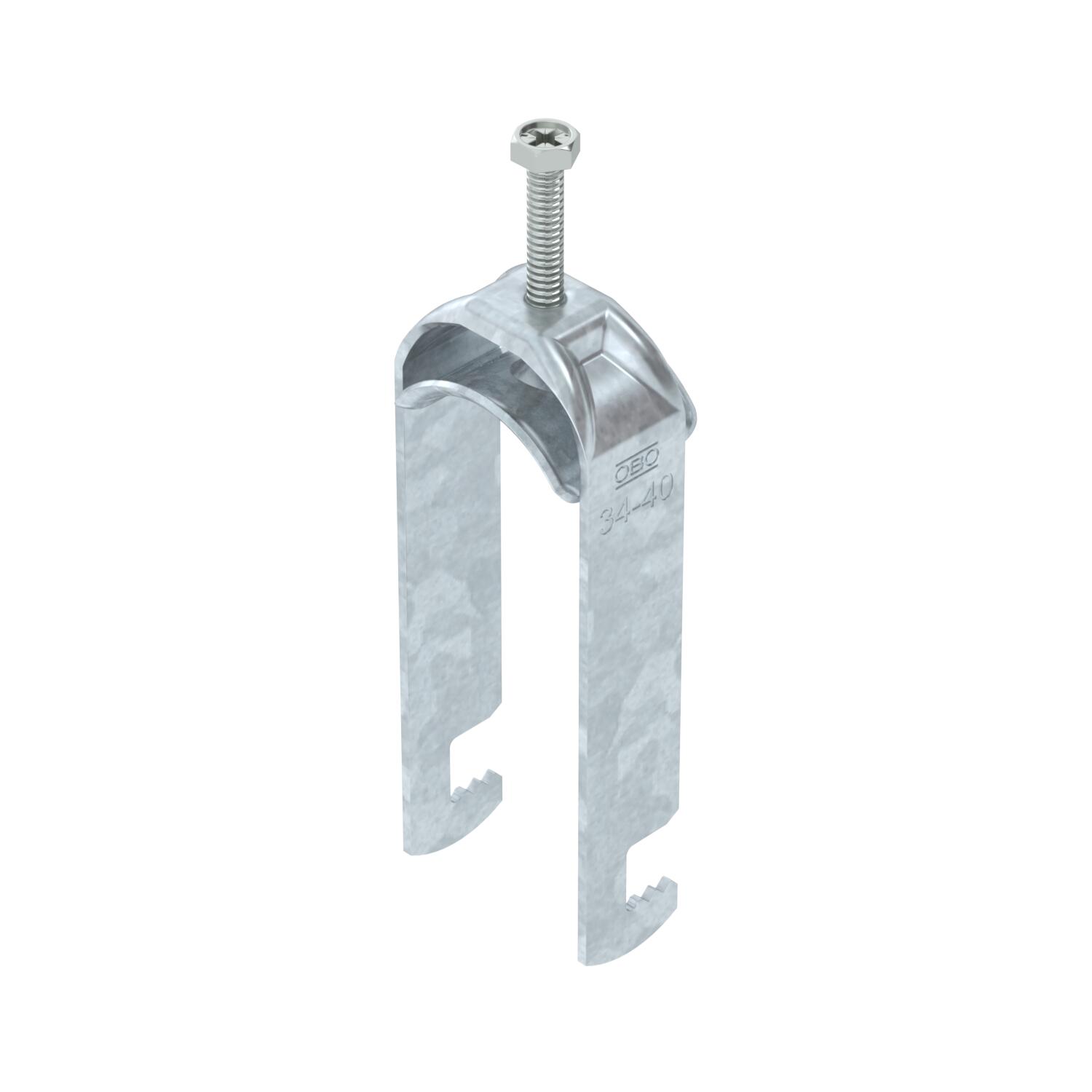

Obejma kabłąkowa, ze stopką typu F, podwójna, metalowa wanienka dociskowa, FT

Nr kat. 1187433 | EAN 4012196853601

Opis produktu
Opis produktu
Obejma kabłąkowa, ze stopką typu F, metalowa wanienka dociskowa z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu 2 pojedynczych kabli na płaskowniku. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej
  • Oświadczenie o zgodności z dyrektywami WE
  • płaskownik stalowy
  • element stalowy w kształcie U
  • Clamp clip for flat and U-iron from 4–12 mm
Dane techniczne

Dane techniczne

Bezhalogenowy tak
do średnicy rury maks. 40 mm
do średnicy rury min. 34 mm
Dodatkowa powierzchnia cynkowanie ogniowo
Dodatkowy materiał Stal
Długość 22,5 mm
Długość, wymiar zewnętrzny 33 mm
Grubość blachy 2 mm
Gwint M6
Ilość przewodów/rur 2
Maks. moment dokręcania 3 Nm
Materiał Stal
Materiał wanny Stal
Powierzchnia cynkowana metodą zanurzeniową
Sposób montażu płaski profil
Szerokość 45 mm
Wielkość szczeliny 10 mm
Wymiar 34-40mm

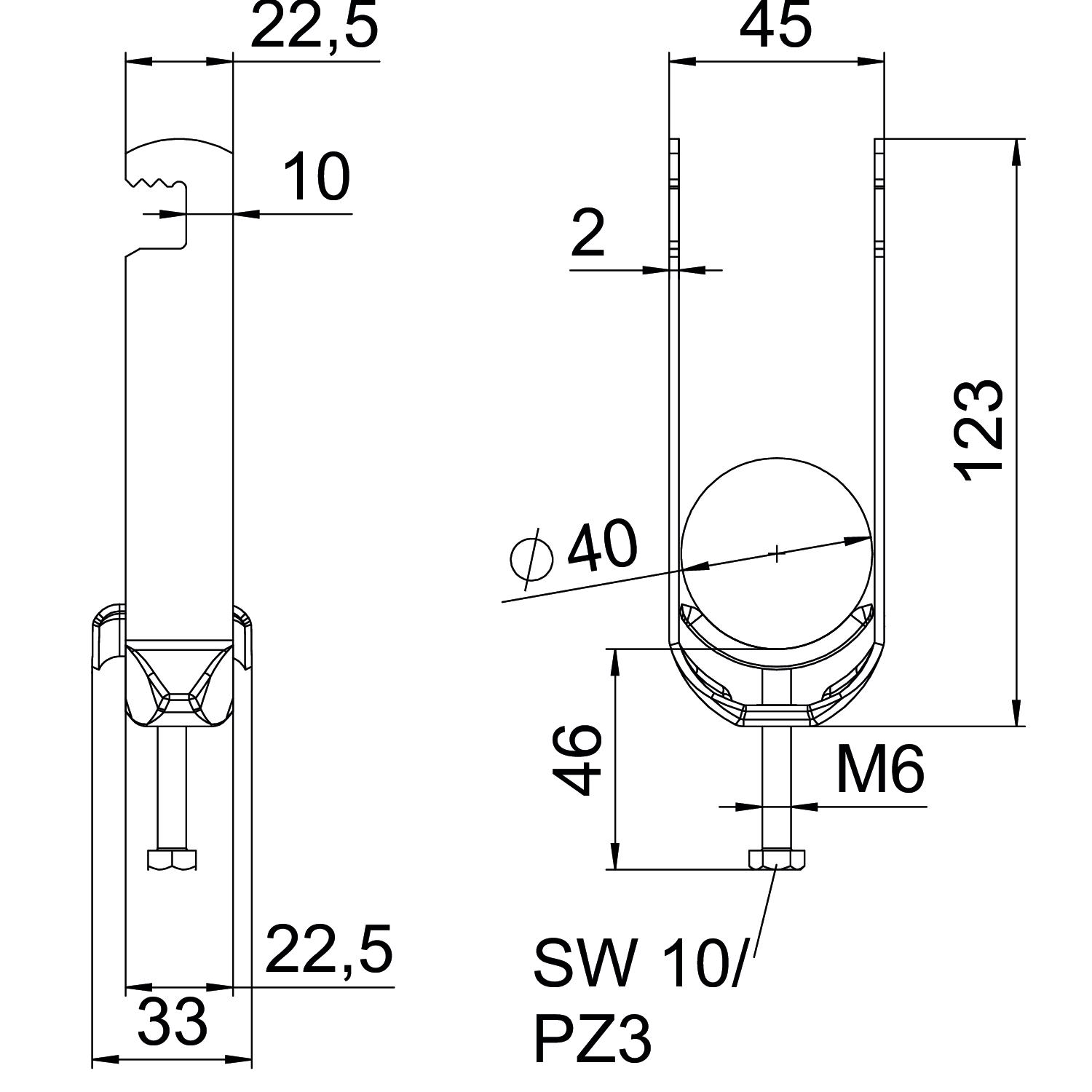

Wymiar A 22,5 mm
Wymiar B 45 mm
Wymiar C 33 mm
Wymiar G (mm) M6
Wymiar H 123 mm
Wymiar L 46 mm
Wymiar t 2 mm
Wysokość 123 mm
Z kontrwanienką brak
Zakres mocowania D maks. 40 mm
Zakres mocowania D min. 34 mm
Z korytkiem metalowym tak
Wszystkie typy

Wszystkie typy

Typ Zakres mocowania D min. Zakres mocowania D maks. Maks. moment dokręcania Nr kat. Ilość Najmniejsza sprzedawana ilość
BS-F2-M-12 FT 8 mm 12 mm 3 Nm 1187403
50 Sztuka
BS-F2-M-16 FT 12 mm 16 mm 3 Nm 1187409
50 Sztuka
BS-F2-M-22 FT 16 mm 22 mm 3 Nm 1187415
50 Sztuka
BS-F2-M-28 FT 22 mm 28 mm 3 Nm 1187421
50 Sztuka
BS-F2-M-34 FT 28 mm 34 mm 3 Nm 1187427
50 Sztuka
BS-F2-M-40 FT 34 mm 40 mm 3 Nm 1187433
50 Sztuka
BS-F2-M-46 FT 40 mm 46 mm 5 Nm 1187439
50 Sztuka
BS-F2-M-52 FT 46 mm 52 mm 5 Nm 1187445
50 Sztuka
