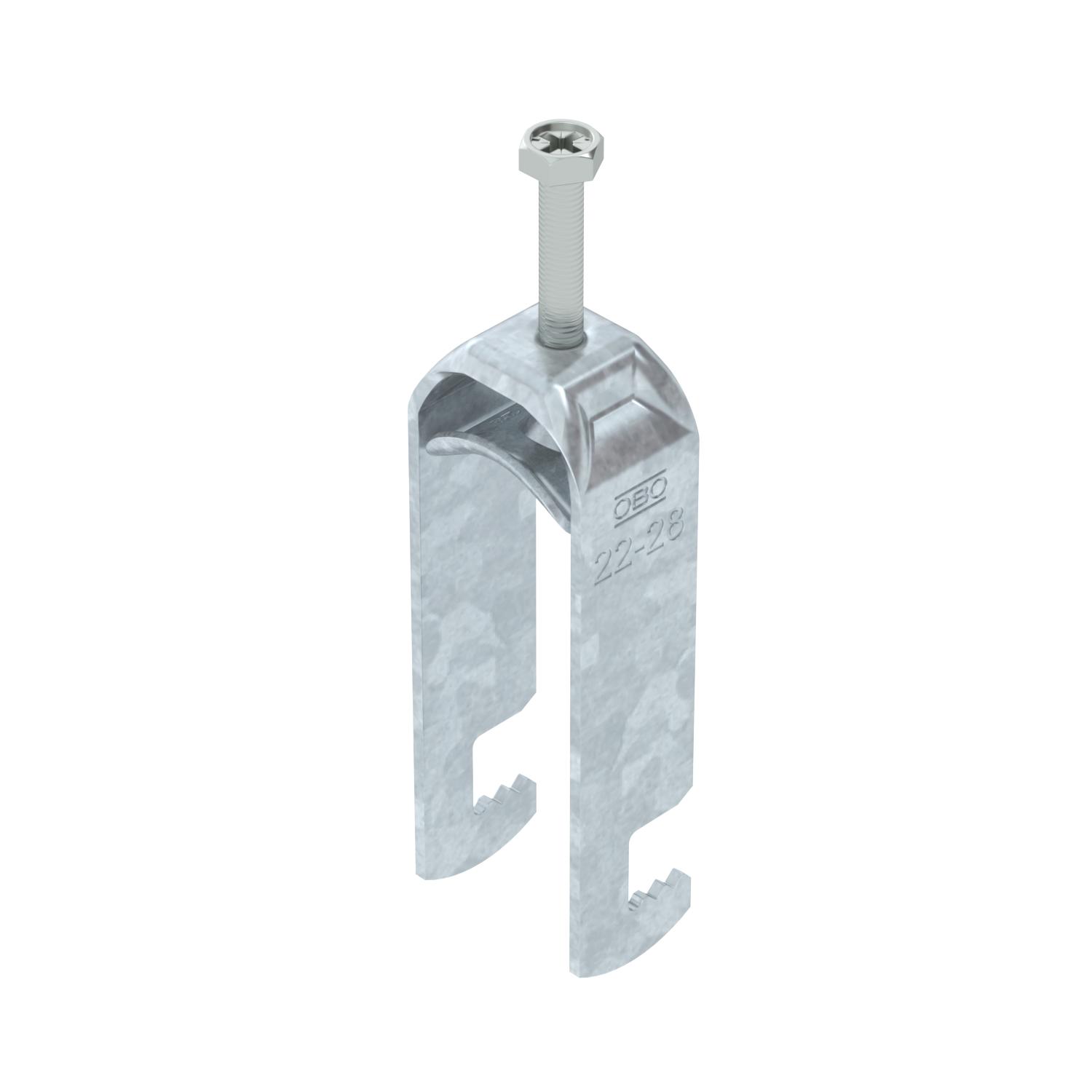

Obejma kabłąkowa, ze stopką typu F, podwójna, metalowa wanienka dociskowa, FT
Nr kat. 1187421 | EAN 4012196853564
- Opis produktu
-
Opis produktuObejma kabłąkowa, ze stopką typu F, metalowa wanienka dociskowa z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu 2 pojedynczych kabli na płaskowniku. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej
-
- Dane techniczne
-
Dane techniczne

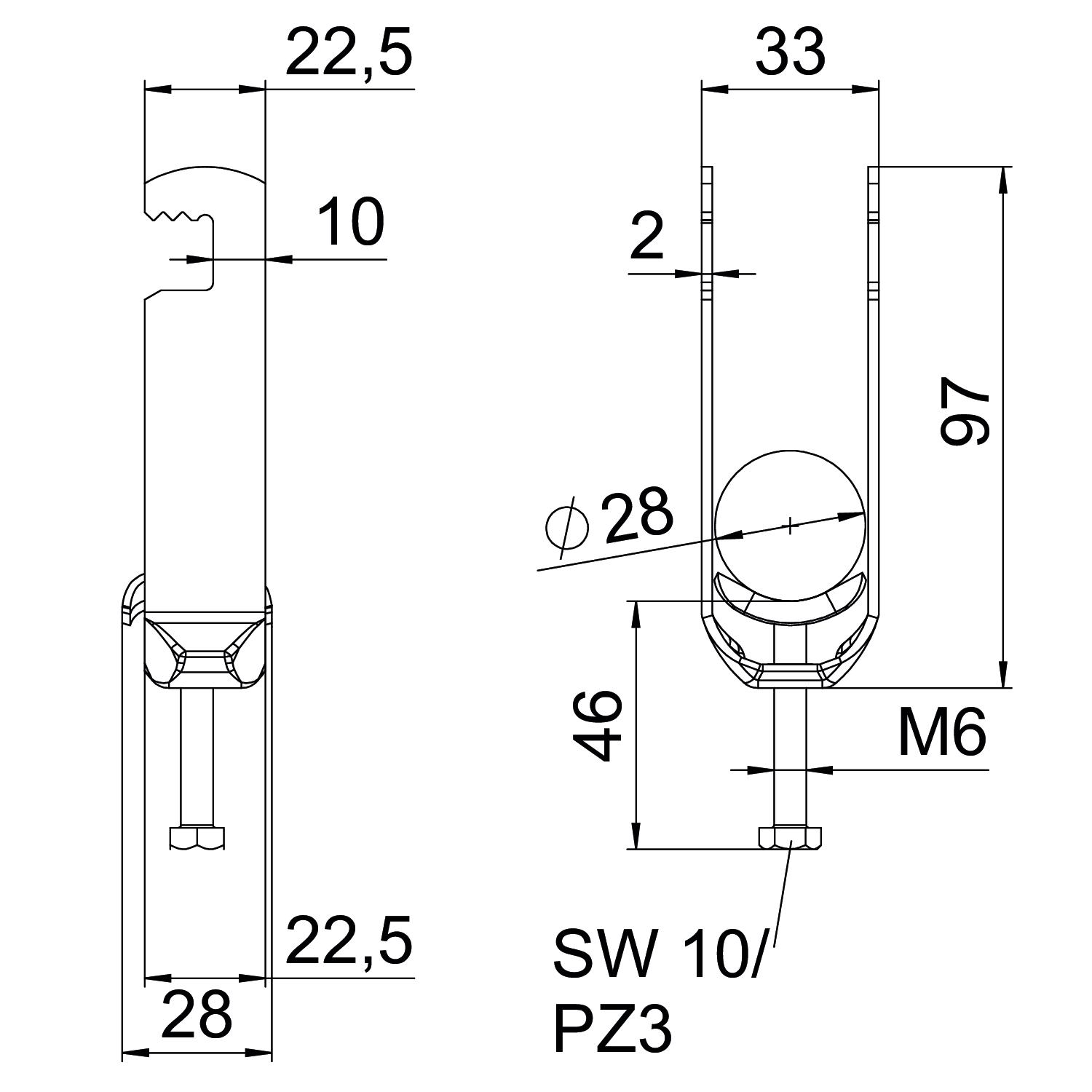

Bezhalogenowy tak do średnicy rury maks. 28 mm do średnicy rury min. 22 mm Dodatkowa powierzchnia cynkowanie ogniowo Dodatkowy materiał Stal Długość 22,5 mm Długość, wymiar zewnętrzny 28 mm Grubość blachy 2 mm Gwint M6 Ilość przewodów/rur 2 Maks. moment dokręcania 3 Nm Materiał Stal Materiał wanny Stal Powierzchnia cynkowana metodą zanurzeniową Sposób montażu płaski profil Szerokość 33 mm Wielkość szczeliny 10 mm Wymiar 22-28mm Wymiar A 22,5 mm Wymiar B 33 mm Wymiar C 28 mm Wymiar G (mm) M6 Wymiar H 97 mm Wymiar L 46 mm Wymiar t 2 mm Wysokość 97 mm Z kontrwanienką brak Zakres mocowania D maks. 28 mm Zakres mocowania D min. 22 mm Z korytkiem metalowym tak - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych BS-F2-M-28 FT / 1187421 , 0.19MB , pdfBrytyjska Deklaracja Zgodności BS-F2-M-28 FT / 1187421 , 0.09MB , pdfInstrukcja montażu Clamp clip F foot, metal , 2.98MB , pdf
