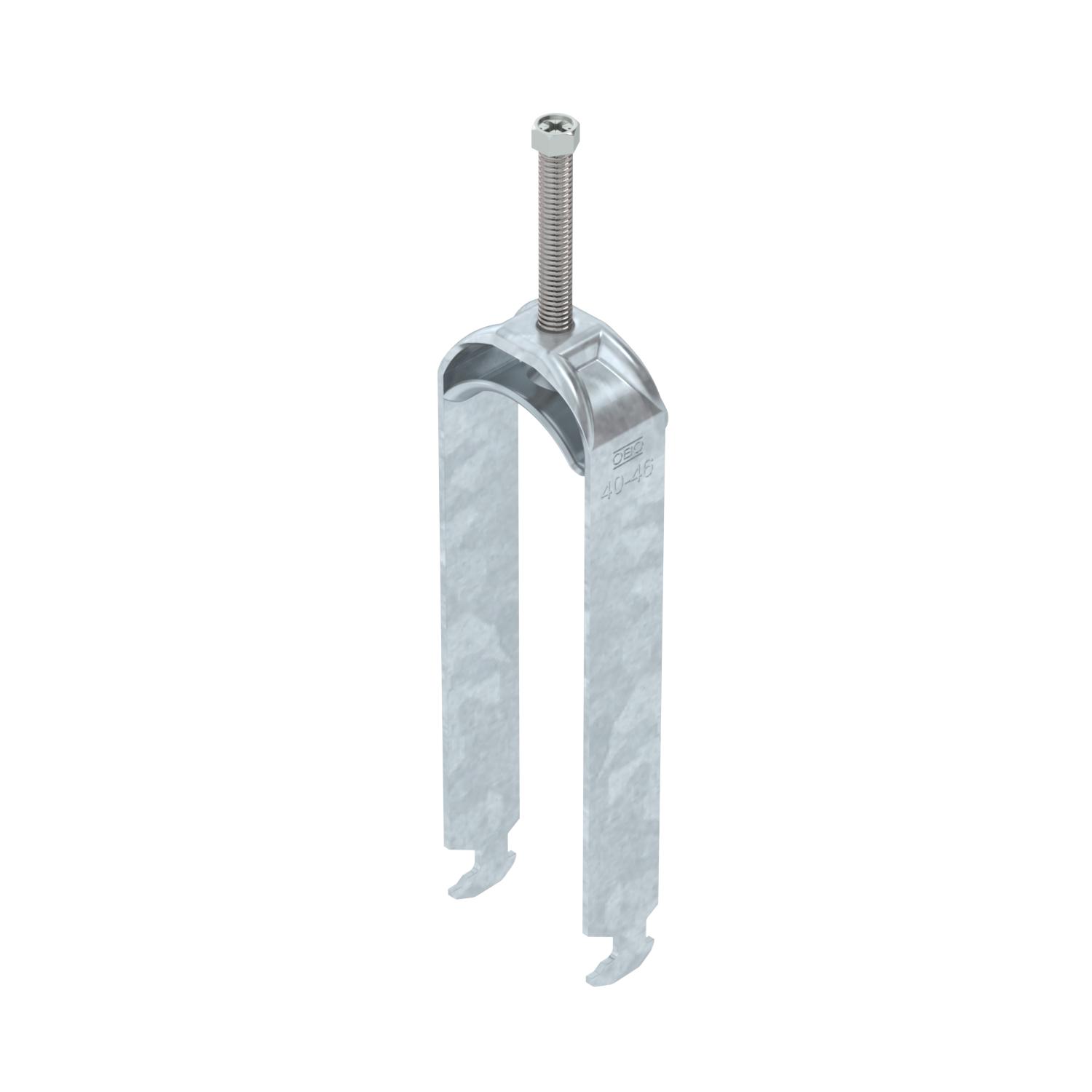

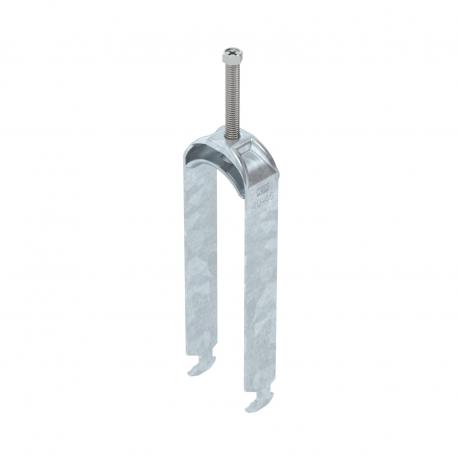

Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, potrójna, metalowa wanienka dociskowa
Nr kat. 1186044 | EAN 4012196848720
- Opis produktu
-
Opis produktuObejma kabłąkowa ze stopką z łbem młotkowym, metalowa wanienka dociskowa, z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu 3 pojedynczych kabli na szynach o profilu C. Do szczeliny o szerokości 16 - 17 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej
-
- Dane techniczne
-
Dane techniczne

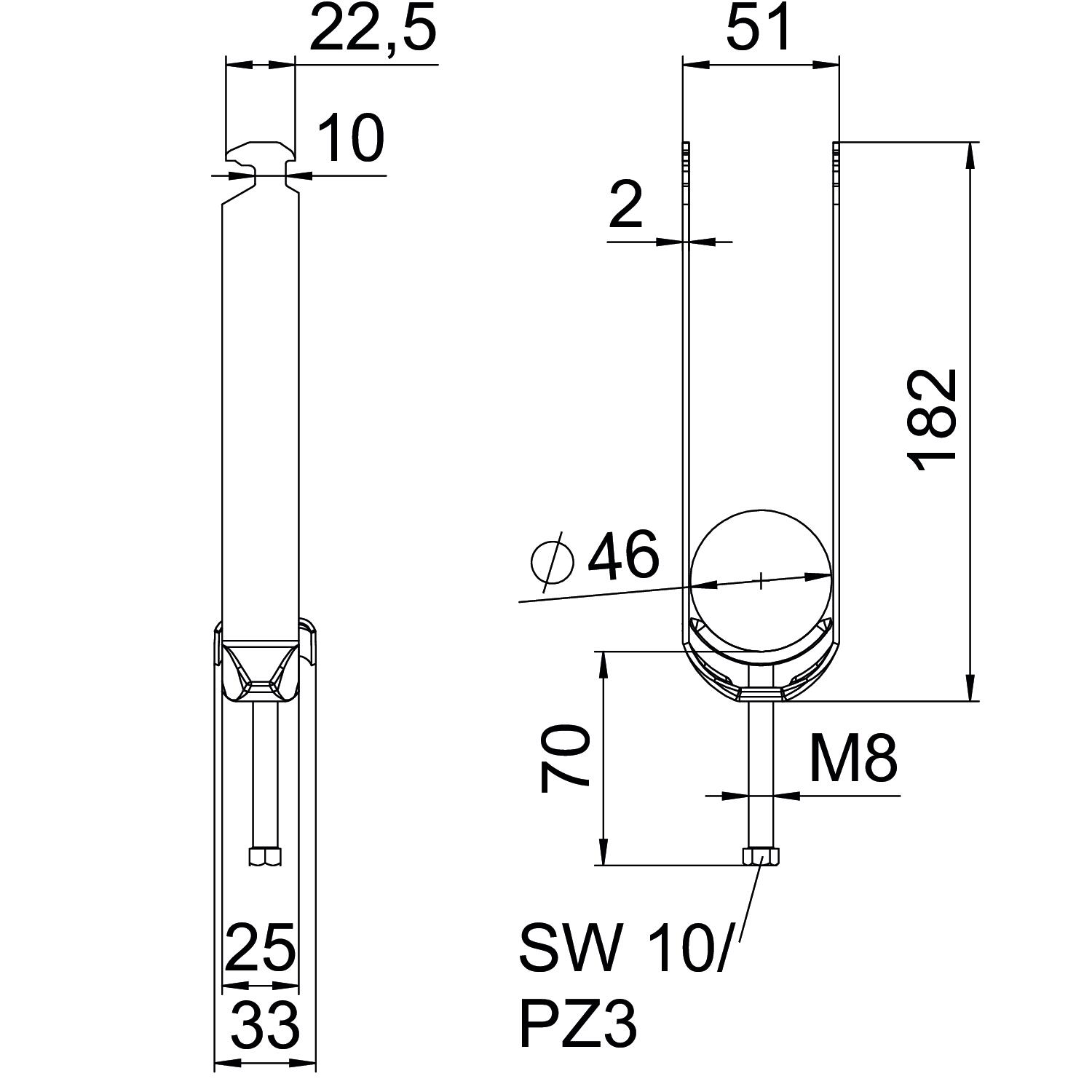

Bezhalogenowy tak do średnicy rury maks. 46 mm do średnicy rury min. 40 mm do szyny o szerokości szczeliny (z interwałem) maks. 17 mm do szyny o szerokości szczeliny (z interwałem) min. 16 mm Dodatkowa powierzchnia cynkowanie ogniowo Dodatkowy materiał Stal Długość 25 mm Długość, wymiar zewnętrzny 33 mm Grubość blachy 2 mm Gwint M8 Ilość przewodów/rur 3 Maks. moment dokręcania 5 Nm Materiał Stal Materiał wanny Stal Podtrzymanie funkcji tak Powierzchnia cynkowana metodą zanurzeniową Sposób montażu Szyna profilowa Szerokość 51 mm Wielkość szczeliny 10 mm Wymiar 40-46mm Wymiar A 25 mm Wymiar B 51 mm Wymiar C 33 mm Wymiar G (mm) M8 Wymiar H 182 mm Wymiar L 70 mm Wymiar t 2 mm Wysokość 182 mm Z kontrwanienką brak Zakres mocowania D maks. 46 mm Zakres mocowania D min. 40 mm Z korytkiem metalowym tak Z korytkiem z tworzywa sztucznego brak - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych BS-H3-M-46 FT / 1186044 , 0.28MB , pdfDeklaracja zgodności UE BS-H3-M-46 FT / 1186044 , 0.13MB , pdfBrytyjska Deklaracja Zgodności BS-H3-M-46 FT / 1186044 , 0.09MB , pdfInstrukcja montażu Clamp clip H foot, metal , 3.04MB , pdf
