Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, pojedyncza, plastikowa wanienka dociskowa, FT 82 | 90 | 5

Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, pojedyncza, plastikowa wanienka dociskowa, FT

Nr kat. 1186289 | EAN 4012196847365

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

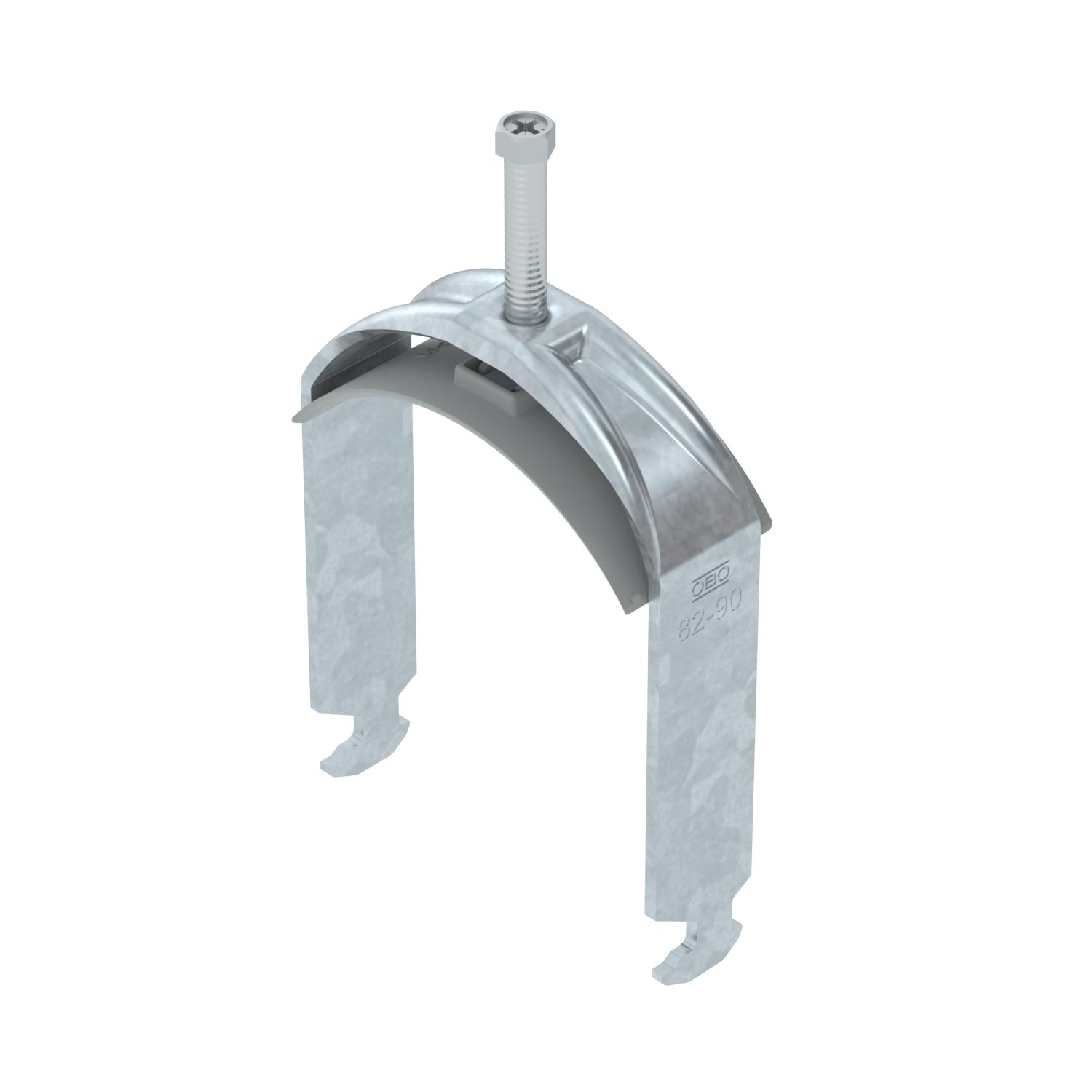

Obejma kabłąkowa ze stopką z łbem młotkowym, plastikowa wanienka dociskowa z polipropylenu Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Do szczeliny o szerokości 16 - 17 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	90 mm
do średnicy rury min.	82 mm
do szyny o szerokości szczeliny (z interwałem) maks.	17 mm
do szyny o szerokości szczeliny (z interwałem) min.	16 mm
Dodatkowa powierzchnia	cynkowanie ogniowo
Dodatkowy materiał	Stal
Długość	27 mm
Długość, wymiar zewnętrzny	40 mm
Grubość blachy	3 mm
Gwint	M8
Ilość przewodów/rur	1
Jakość materiału wanny	Polipropylen
Maks. moment dokręcania	5 Nm
Materiał	Stal
Materiał wanny	Tworzywo sztuczne
Powierzchnia	cynkowana metodą zanurzeniową

Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,4667 kg CO₂e / 1 Sztuka
Sposób montażu	Szyna profilowa
Szerokość	97 mm
Wielkość szczeliny	10 mm
Wymiar	82-90mm

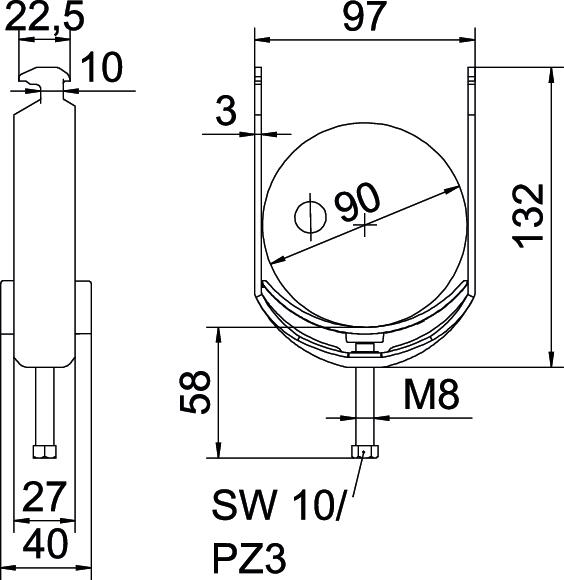

Wymiar A	27 mm
Wymiar B	97 mm
Wymiar C	40 mm
Wymiar G (mm)	M8
Wymiar H	132 mm
Wymiar L	58 mm
Wymiar t	3 mm
Wysokość	132 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	90 mm
Zakres mocowania D min.	82 mm
Z korytkiem z tworzywa sztucznego	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-H1-K-12 FT	8 mm	12 mm	3 Nm	1186202	Sztuka	100 Sztuka
BS-H1-K-16 FT	12 mm	16 mm	3 Nm	1186209	Sztuka	100 Sztuka
BS-H1-K-22 FT	16 mm	22 mm	3 Nm	1186216	Sztuka	100 Sztuka
BS-H1-K-28 FT	22 mm	28 mm	3 Nm	1186222	Sztuka	100 Sztuka
BS-H1-K-34 FT	28 mm	34 mm	3 Nm	1186229	Sztuka	100 Sztuka
BS-H1-K-40 FT	34 mm	40 mm	3 Nm	1186236	Sztuka	100 Sztuka
BS-H1-K-46 FT	40 mm	46 mm	5 Nm	1186242	Sztuka	100 Sztuka
BS-H1-K-52 FT	46 mm	52 mm	5 Nm	1186249	Sztuka	100 Sztuka
BS-H1-K-58 FT	52 mm	58 mm	5 Nm	1186256	Sztuka	100 Sztuka
BS-H1-K-64 FT	58 mm	64 mm	5 Nm	1186262	Sztuka	100 Sztuka
BS-H1-K-70 FT	64 mm	70 mm	5 Nm	1186269	Sztuka	50 Sztuka
BS-H1-K-76 FT	70 mm	76 mm	5 Nm	1186276	Sztuka	25 Sztuka
BS-H1-K-82 FT	76 mm	82 mm	5 Nm	1186282	Sztuka	25 Sztuka
BS-H1-K-90 FT	82 mm	90 mm	5 Nm	1186289	Sztuka	25 Sztuka
BS-H1-K-100 FT	90 mm	100 mm	5 Nm	1186297	Sztuka	25 Sztuka
