Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, pojedyncza, plastikowa wanienka dociskowa, A2 8 | 12 | 3

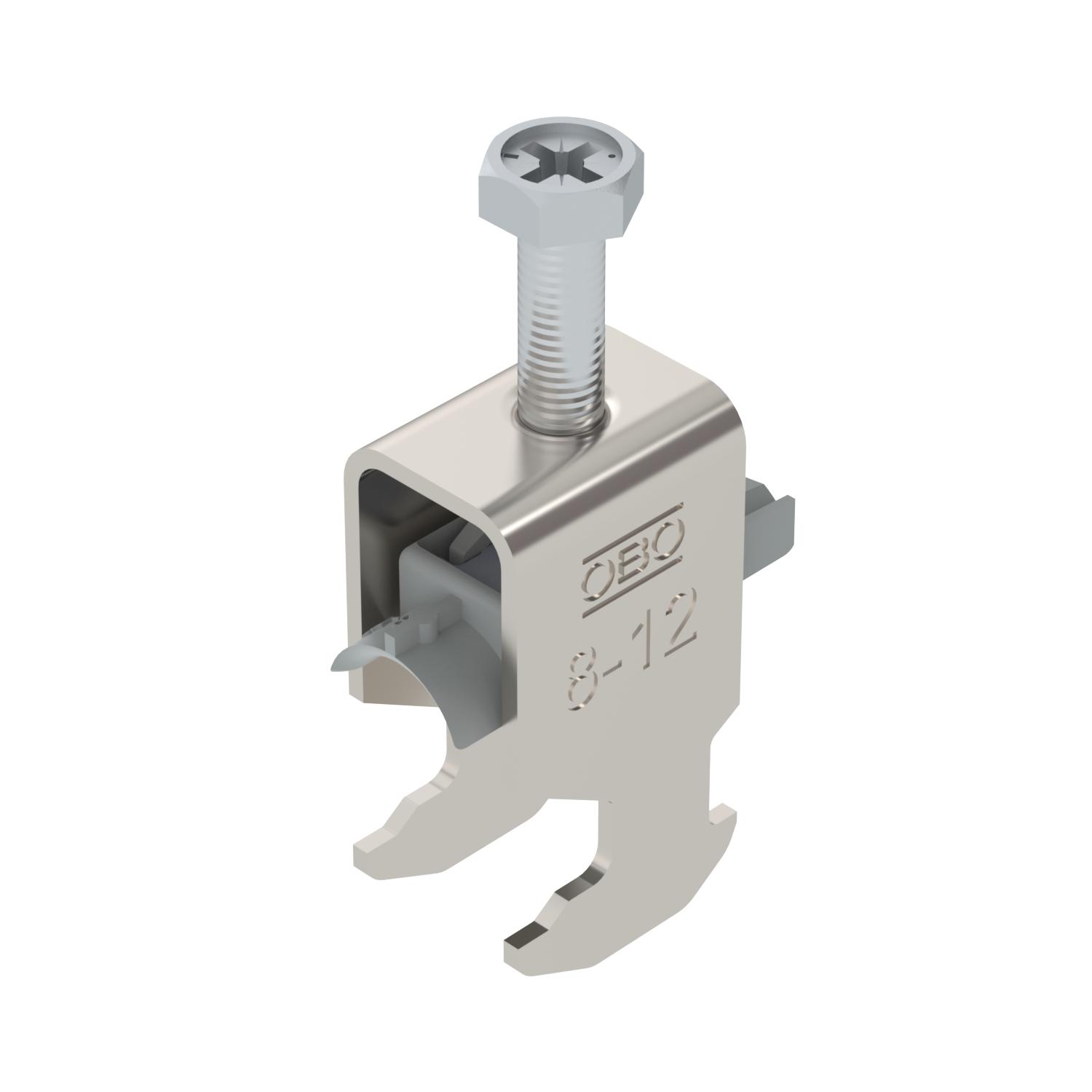

Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, pojedyncza, plastikowa wanienka dociskowa, A2

Nr kat. 1186302 | EAN 4012196847617

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

Obejma kabłąkowa ze stopką z łbem młotkowym, plastikowa wanienka dociskowa z polipropylenu Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Do szczeliny o szerokości 16 - 17 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	12 mm
do średnicy rury min.	8 mm
do szyny o szerokości szczeliny (z interwałem) maks.	17 mm
do szyny o szerokości szczeliny (z interwałem) min.	16 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	stal nierdzewna
Długość	22,5 mm
Długość, wymiar zewnętrzny	34 mm
Grubość blachy	1,5 mm
Gwint	M6
Ilość przewodów/rur	1
Jakość materiału wanny	Polipropylen
Maks. moment dokręcania	3 Nm
Materiał	stal nierdzewna 1.4301
Materiał wanny	Tworzywo sztuczne
Powierzchnia	pusty, po obróbce

Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,1869 kg CO₂e / 1 Sztuka
Sposób montażu	Szyna profilowa
Szerokość	17 mm
Wielkość szczeliny	10 mm
Wymiar	08-12mm

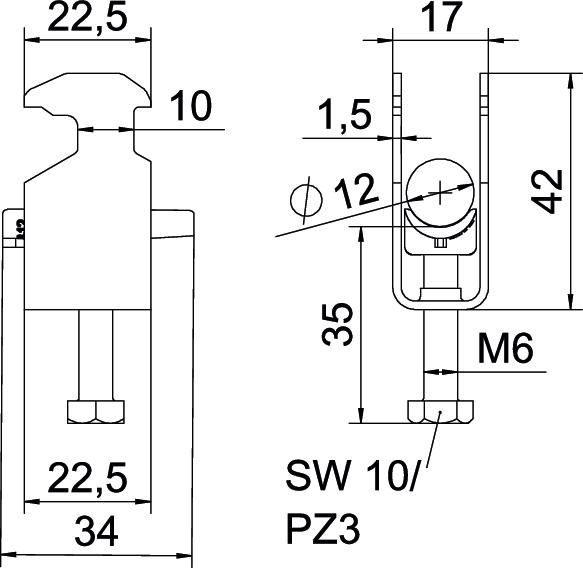

Wymiar A	22,5 mm
Wymiar B	17 mm
Wymiar C	34 mm
Wymiar G (mm)	M6
Wymiar H	42 mm
Wymiar L	35 mm
Wymiar t	1,5 mm
Wysokość	42 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	12 mm
Zakres mocowania D min.	8 mm
Z korytkiem z tworzywa sztucznego	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-H1-K-12 A2	8 mm	12 mm	3 Nm	1186302	Sztuka	50 Sztuka
BS-H1-K-16 A2	12 mm	16 mm	3 Nm	1186309	Sztuka	50 Sztuka
BS-H1-K-22 A2	16 mm	22 mm	3 Nm	1186316	Sztuka	50 Sztuka
BS-H1-K-28 A2	22 mm	28 mm	3 Nm	1186322	Sztuka	50 Sztuka
BS-H1-K-34 A2	28 mm	34 mm	3 Nm	1186329	Sztuka	50 Sztuka
BS-H1-K-40 A2	34 mm	40 mm	3 Nm	1186336	Sztuka	25 Sztuka
BS-H1-K-46 A2	40 mm	46 mm	5 Nm	1186342	Sztuka	25 Sztuka
BS-H1-K-52 A2	46 mm	52 mm	5 Nm	1186349	Sztuka	25 Sztuka
BS-H1-K-58 A2	52 mm	58 mm	5 Nm	1186356	Sztuka	25 Sztuka
BS-H1-K-64 A2	58 mm	64 mm	5 Nm	1186362	Sztuka	15 Sztuka
BS-H1-K-70 A2	64 mm	70 mm	5 Nm	1186369	Sztuka	15 Sztuka
BS-H1-K-76 A2	70 mm	76 mm	5 Nm	1186376	Sztuka	10 Sztuka
