Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, pojedyncza, plastikowa wanienka dociskowa, A2 34 | 40 | 3

Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, pojedyncza, plastikowa wanienka dociskowa, A2

Nr kat. 1186336 | EAN 4012196847846

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

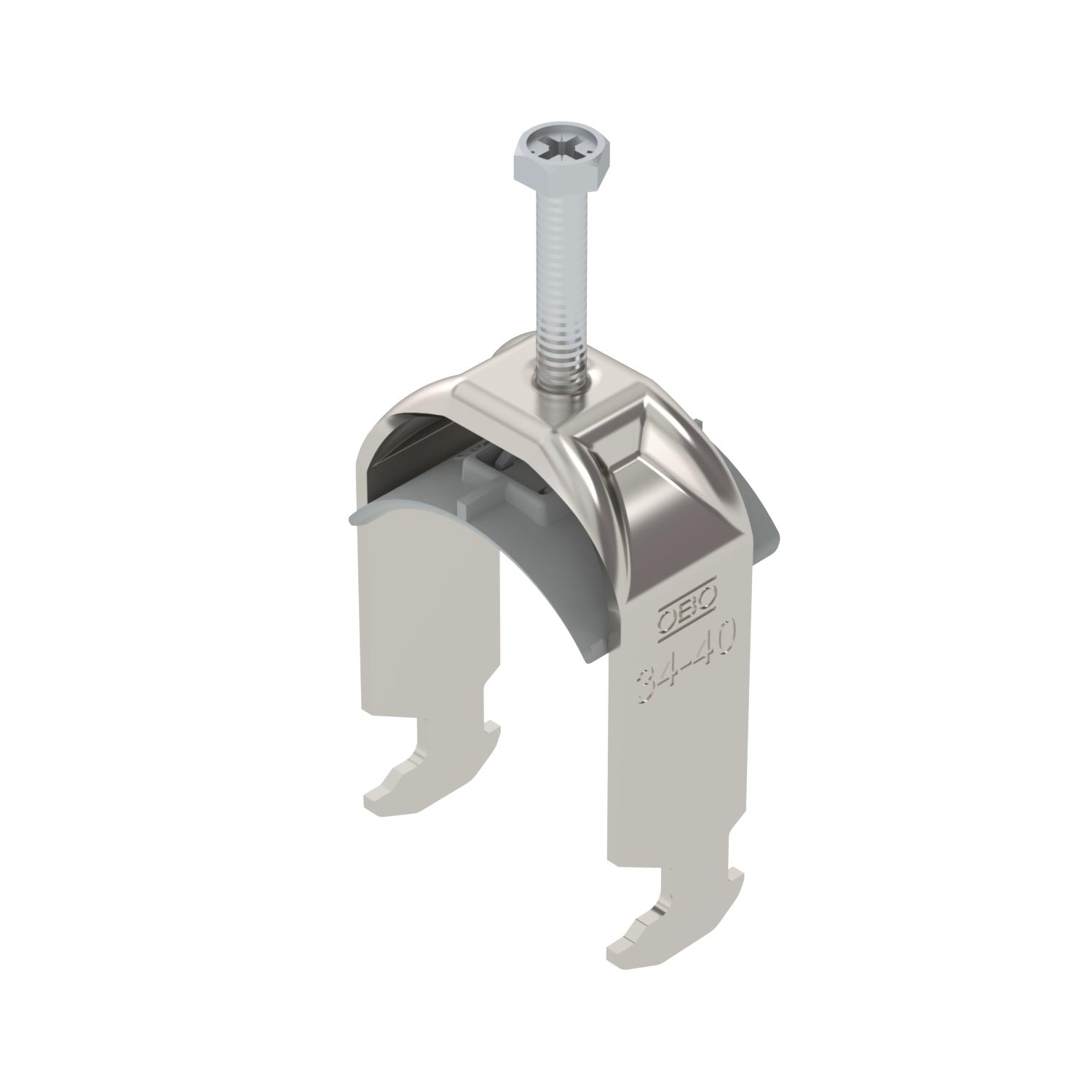

Obejma kabłąkowa ze stopką z łbem młotkowym, plastikowa wanienka dociskowa z polipropylenu Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Do szczeliny o szerokości 16 - 17 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	40 mm
do średnicy rury min.	34 mm
do szyny o szerokości szczeliny (z interwałem) maks.	17 mm
do szyny o szerokości szczeliny (z interwałem) min.	16 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	stal nierdzewna
Długość	22,5 mm
Długość, wymiar zewnętrzny	34 mm
Grubość blachy	2 mm
Gwint	M6
Ilość przewodów/rur	1
Jakość materiału wanny	Polipropylen
Maks. moment dokręcania	3 Nm
Materiał	stal nierdzewna 1.4301
Materiał wanny	Tworzywo sztuczne
Powierzchnia	pusty, po obróbce

Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,4655 kg CO₂e / 1 Sztuka
Sposób montażu	Szyna profilowa
Szerokość	45 mm
Wielkość szczeliny	10 mm
Wymiar	34-40mm

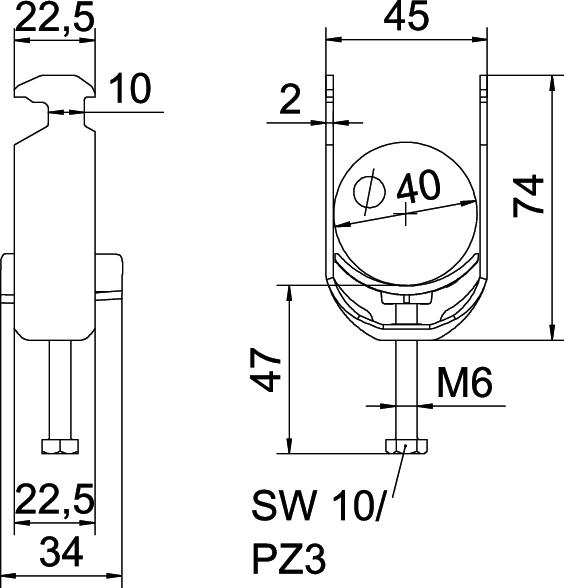

Wymiar A	22,5 mm
Wymiar B	45 mm
Wymiar C	34 mm
Wymiar G (mm)	M6
Wymiar H	75 mm
Wymiar L	47 mm
Wymiar t	2 mm
Wysokość	74 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	40 mm
Zakres mocowania D min.	34 mm
Z korytkiem z tworzywa sztucznego	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-H1-K-12 A2	8 mm	12 mm	3 Nm	1186302	Sztuka	50 Sztuka
BS-H1-K-16 A2	12 mm	16 mm	3 Nm	1186309	Sztuka	50 Sztuka
BS-H1-K-22 A2	16 mm	22 mm	3 Nm	1186316	Sztuka	50 Sztuka
BS-H1-K-28 A2	22 mm	28 mm	3 Nm	1186322	Sztuka	50 Sztuka
BS-H1-K-34 A2	28 mm	34 mm	3 Nm	1186329	Sztuka	50 Sztuka
BS-H1-K-40 A2	34 mm	40 mm	3 Nm	1186336	Sztuka	25 Sztuka
BS-H1-K-46 A2	40 mm	46 mm	5 Nm	1186342	Sztuka	25 Sztuka
BS-H1-K-52 A2	46 mm	52 mm	5 Nm	1186349	Sztuka	25 Sztuka
BS-H1-K-58 A2	52 mm	58 mm	5 Nm	1186356	Sztuka	25 Sztuka
BS-H1-K-64 A2	58 mm	64 mm	5 Nm	1186362	Sztuka	15 Sztuka
BS-H1-K-70 A2	64 mm	70 mm	5 Nm	1186369	Sztuka	15 Sztuka
BS-H1-K-76 A2	70 mm	76 mm	5 Nm	1186376	Sztuka	10 Sztuka
