Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, pojedyncza, metalowa wanienka dociskowa, FT 64 | 70 | 5

Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, pojedyncza, metalowa wanienka dociskowa, FT

Name: Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, pojedyncza, metalowa wanienka dociskowa, FT
Brand: OBO Bettermann
SKU: 1186069

Nr kat. 1186069 | EAN 4012196848799

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

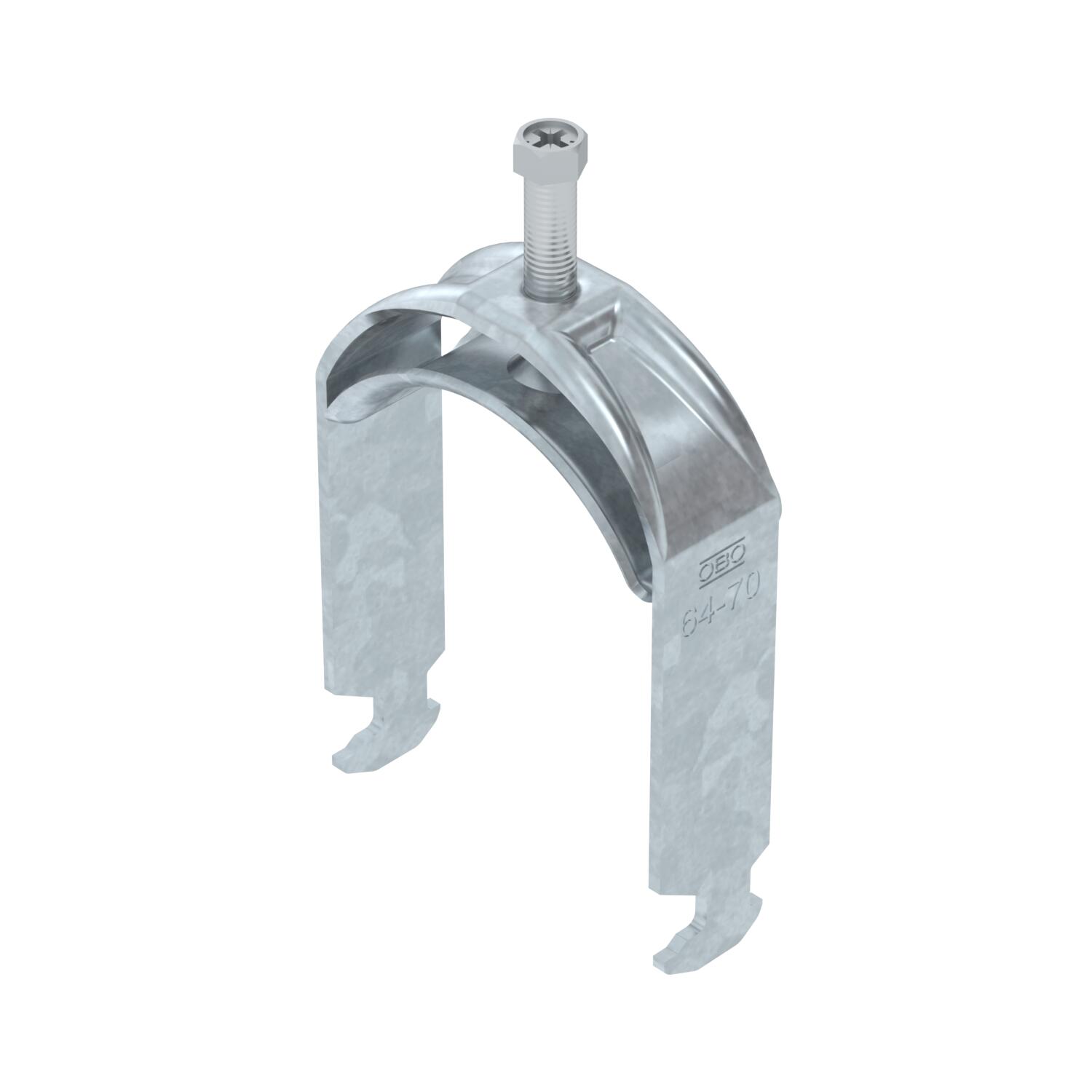

Obejma kabłąkowa ze stopką z łbem młotkowym, metalowa wanienka dociskowa, z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Do szczeliny o szerokości 16 - 17 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Wanienkę dociskową należy zamówić oddzielnie.

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	70 mm
do średnicy rury min.	64 mm
do szyny o szerokości szczeliny (z interwałem) maks.	17 mm
do szyny o szerokości szczeliny (z interwałem) min.	16 mm
Dodatkowa powierzchnia	cynkowanie ogniowo
Dodatkowy materiał	Stal
Długość	25 mm
Długość, wymiar zewnętrzny	33 mm
Grubość blachy	2,5 mm
Gwint	M8
Ilość przewodów/rur	1
Maks. moment dokręcania	5 Nm
Materiał	Stal
Materiał wanny	Stal
Podtrzymanie funkcji	tak
Powierzchnia	cynkowana metodą zanurzeniową
Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,3606 kg CO₂e / 1 Sztuka

Sposób montażu	Szyna profilowa
Szerokość	76 mm
Wielkość szczeliny	10 mm

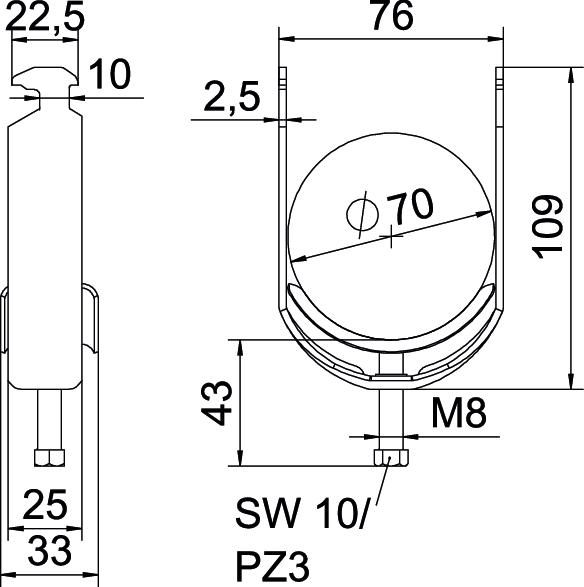

Wymiar	64-70mm
Wymiar A	25 mm
Wymiar B	76 mm
Wymiar C	33 mm
Wymiar G (mm)	M8
Wymiar H	109 mm
Wymiar L	43 mm
Wymiar t	2,5 mm
Wysokość	109 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	70 mm
Zakres mocowania D min.	64 mm
Z korytkiem metalowym	tak
Z korytkiem z tworzywa sztucznego	brak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-H1-M-12 FT	8 mm	12 mm	3 Nm	1186002	Sztuka	100 Sztuka
BS-H1-M-16 FT	12 mm	16 mm	3 Nm	1186009	Sztuka	100 Sztuka
BS-H1-M-22 FT	16 mm	22 mm	3 Nm	1186016	Sztuka	100 Sztuka
BS-H1-M-28 FT	22 mm	28 mm	3 Nm	1186022	Sztuka	100 Sztuka
BS-H1-M-34 FT	28 mm	34 mm	3 Nm	1186029	Sztuka	100 Sztuka
BS-H1-M-40 FT	34 mm	40 mm	3 Nm	1186036	Sztuka	100 Sztuka
BS-H1-M-46 FT	40 mm	46 mm	5 Nm	1186042	Sztuka	100 Sztuka
BS-H1-M-52 FT	46 mm	52 mm	5 Nm	1186049	Sztuka	100 Sztuka
BS-H1-M-58 FT	52 mm	58 mm	5 Nm	1186056	Sztuka	100 Sztuka
BS-H1-M-64 FT	58 mm	64 mm	5 Nm	1186062	Sztuka	100 Sztuka
BS-H1-M-70 FT	64 mm	70 mm	5 Nm	1186069	Sztuka	50 Sztuka
BS-H1-M-76 FT	70 mm	76 mm	5 Nm	1186076	Sztuka	25 Sztuka
BS-H1-M-82 FT	76 mm	82 mm	5 Nm	1186082	Sztuka	25 Sztuka
BS-H1-M-90 FT	82 mm	90 mm	5 Nm	1186089	Sztuka	25 Sztuka
BS-H1-M-100 FT	90 mm	100 mm	5 Nm	1186097	Sztuka	25 Sztuka
