Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, pojedyńcza, metalowa wanienka dociskowa, A2 70 | 76 | 5

Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, pojedyńcza, metalowa wanienka dociskowa, A2

Nr kat. 1186176 | EAN 4012196849130

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

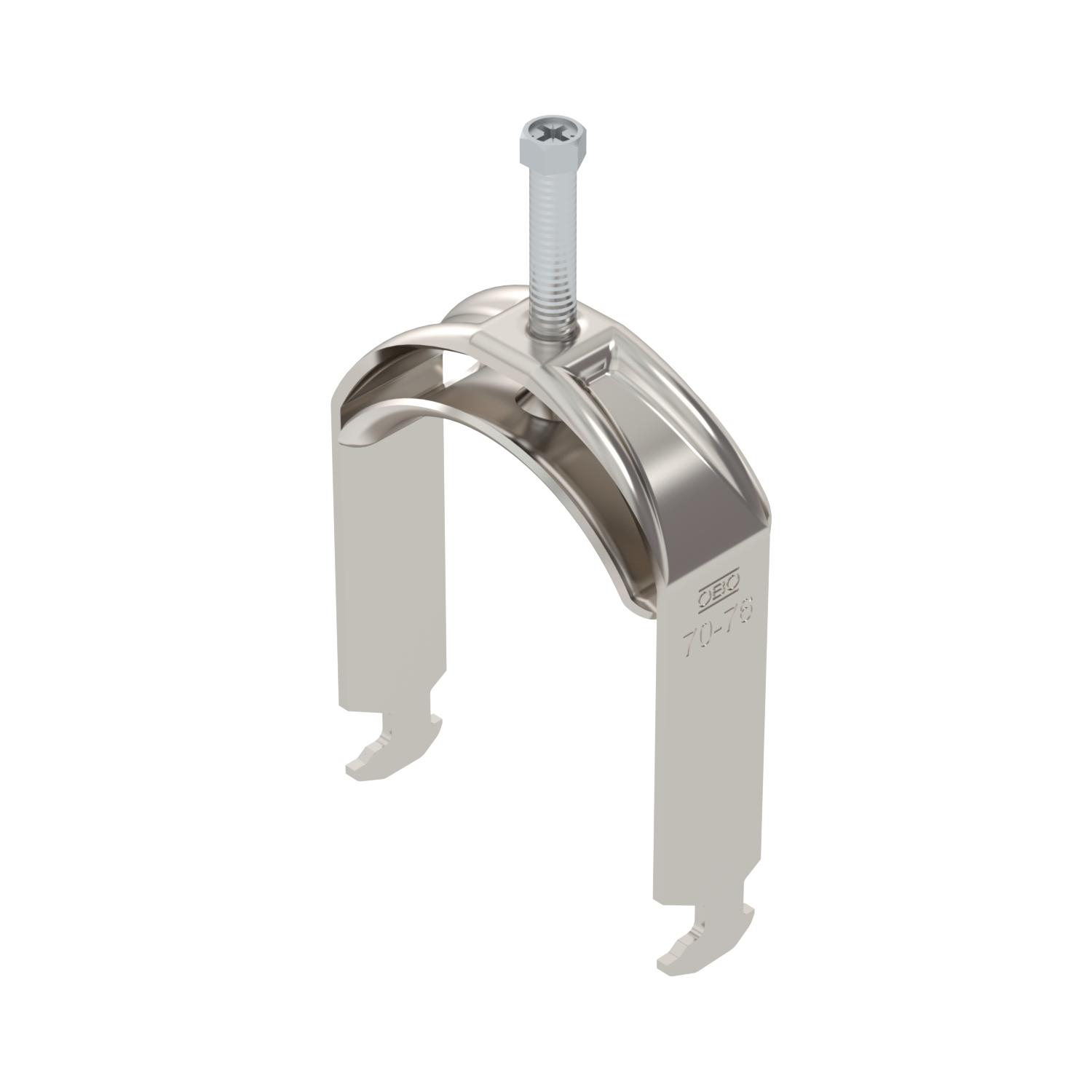

Obejma kabłąkowa ze stopką z łbem młotkowym, metalowa wanienka dociskowa, z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Do szczeliny o szerokości 16 - 17 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	76 mm
do średnicy rury min.	70 mm
do szyny o szerokości szczeliny (z interwałem) maks.	17 mm
do szyny o szerokości szczeliny (z interwałem) min.	16 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	stal nierdzewna
Długość	25 mm
Długość, wymiar zewnętrzny	37 mm
Grubość blachy	2,5 mm
Gwint	M8
Ilość przewodów/rur	1
Jakość materiału wanny	Stal nierdzewna 304 (1.4301)
Maks. moment dokręcania	5 Nm
Materiał	stal nierdzewna 1.4301
Materiał wanny	stal nierdzewna
Podtrzymanie funkcji	tak
Powierzchnia	pusty, po obróbce

Ślad węglowy CO₂ (GWP) od kołyski po bramę	1,2191 kg CO₂e / 1 Sztuka
Sposób montażu	Szyna profilowa
Szerokość	82 mm
Wielkość szczeliny	10 mm
Wymiar	70-76mm

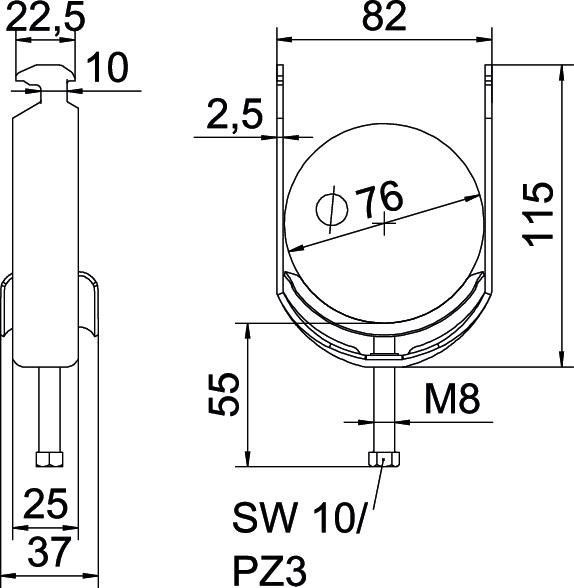

Wymiar A	25 mm
Wymiar B	82 mm
Wymiar C	37 mm
Wymiar G (mm)	M8
Wymiar H	115 mm
Wymiar L	55 mm
Wymiar t	2,5 mm
Wysokość	115 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	76 mm
Zakres mocowania D min.	70 mm
Z korytkiem metalowym	tak
Z korytkiem z tworzywa sztucznego	brak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-H1-M-12 A2	8 mm	12 mm	3 Nm	1186102	Sztuka	50 Sztuka
BS-H1-M-16 A2	12 mm	16 mm	3 Nm	1186109	Sztuka	50 Sztuka
BS-H1-M-22 A2	16 mm	22 mm	3 Nm	1186116	Sztuka	50 Sztuka
BS-H1-M-28 A2	22 mm	28 mm	3 Nm	1186122	Sztuka	25 Sztuka
BS-H1-M-34 A2	28 mm	34 mm	3 Nm	1186129	Sztuka	25 Sztuka
BS-H1-M-40 A2	34 mm	40 mm	3 Nm	1186136	Sztuka	25 Sztuka
BS-H1-M-46 A2	40 mm	46 mm	5 Nm	1186142	Sztuka	25 Sztuka
BS-H1-M-52 A2	46 mm	52 mm	5 Nm	1186149	Sztuka	25 Sztuka
BS-H1-M-58 A2	52 mm	58 mm	5 Nm	1186156	Sztuka	15 Sztuka
BS-H1-M-64 A2	58 mm	64 mm	5 Nm	1186162	Sztuka	15 Sztuka
BS-H1-M-70 A2	64 mm	70 mm	5 Nm	1186169	Sztuka	15 Sztuka
BS-H1-M-76 A2	70 mm	76 mm	5 Nm	1186176	Sztuka	10 Sztuka
