Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, pojedyńcza, metalowa wanienka dociskowa, A2 46 | 52 | 5

Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, pojedyńcza, metalowa wanienka dociskowa, A2

Nr kat. 1186149 | EAN 4012196848973

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

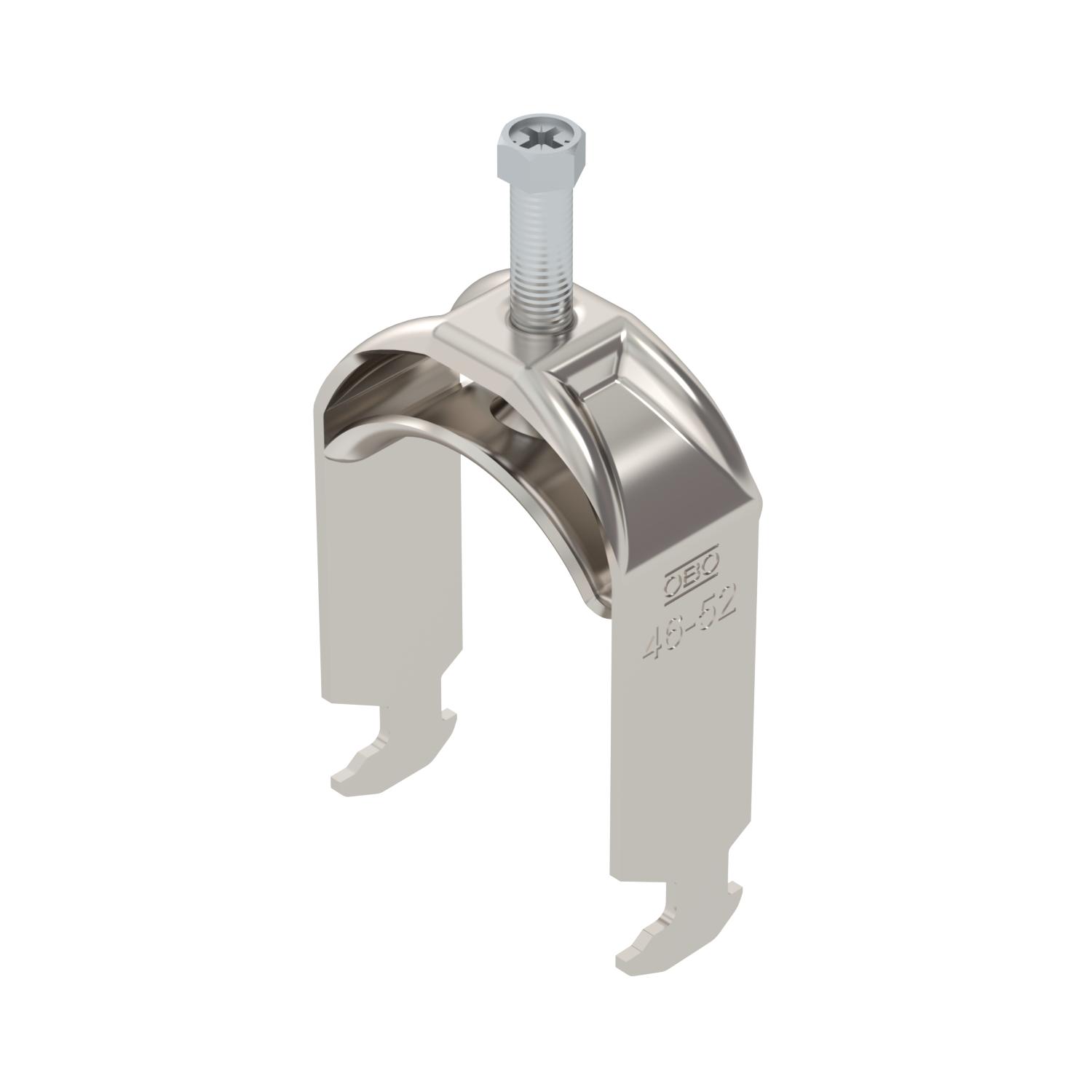

Obejma kabłąkowa ze stopką z łbem młotkowym, metalowa wanienka dociskowa, z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Do szczeliny o szerokości 16 - 17 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	52 mm
do średnicy rury min.	46 mm
do szyny o szerokości szczeliny (z interwałem) maks.	17 mm
do szyny o szerokości szczeliny (z interwałem) min.	16 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	stal nierdzewna
Długość	25 mm
Długość, wymiar zewnętrzny	33 mm
Grubość blachy	2 mm
Gwint	M8
Ilość przewodów/rur	1
Jakość materiału wanny	Stal nierdzewna 304 (1.4301)
Maks. moment dokręcania	5 Nm
Materiał	stal nierdzewna 1.4301
Materiał wanny	stal nierdzewna
Podtrzymanie funkcji	tak
Powierzchnia	pusty, po obróbce

Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,7251 kg CO₂e / 1 Sztuka
Sposób montażu	Szyna profilowa
Szerokość	57 mm
Wielkość szczeliny	10 mm
Wymiar	46-52mm

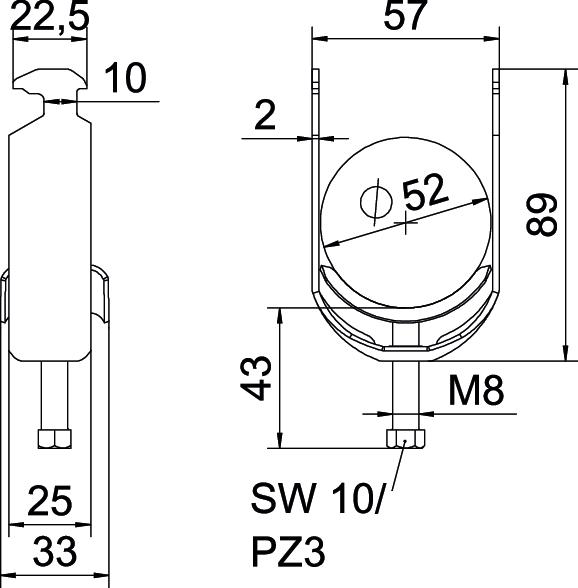

Wymiar A	25 mm
Wymiar B	57 mm
Wymiar C	33 mm
Wymiar G (mm)	M8
Wymiar H	89 mm
Wymiar L	43 mm
Wymiar t	2 mm
Wysokość	89 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	52 mm
Zakres mocowania D min.	46 mm
Z korytkiem metalowym	tak
Z korytkiem z tworzywa sztucznego	brak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-H1-M-12 A2	8 mm	12 mm	3 Nm	1186102	Sztuka	50 Sztuka
BS-H1-M-16 A2	12 mm	16 mm	3 Nm	1186109	Sztuka	50 Sztuka
BS-H1-M-22 A2	16 mm	22 mm	3 Nm	1186116	Sztuka	50 Sztuka
BS-H1-M-28 A2	22 mm	28 mm	3 Nm	1186122	Sztuka	25 Sztuka
BS-H1-M-34 A2	28 mm	34 mm	3 Nm	1186129	Sztuka	25 Sztuka
BS-H1-M-40 A2	34 mm	40 mm	3 Nm	1186136	Sztuka	25 Sztuka
BS-H1-M-46 A2	40 mm	46 mm	5 Nm	1186142	Sztuka	25 Sztuka
BS-H1-M-52 A2	46 mm	52 mm	5 Nm	1186149	Sztuka	25 Sztuka
BS-H1-M-58 A2	52 mm	58 mm	5 Nm	1186156	Sztuka	15 Sztuka
BS-H1-M-64 A2	58 mm	64 mm	5 Nm	1186162	Sztuka	15 Sztuka
BS-H1-M-70 A2	64 mm	70 mm	5 Nm	1186169	Sztuka	15 Sztuka
BS-H1-M-76 A2	70 mm	76 mm	5 Nm	1186176	Sztuka	10 Sztuka
