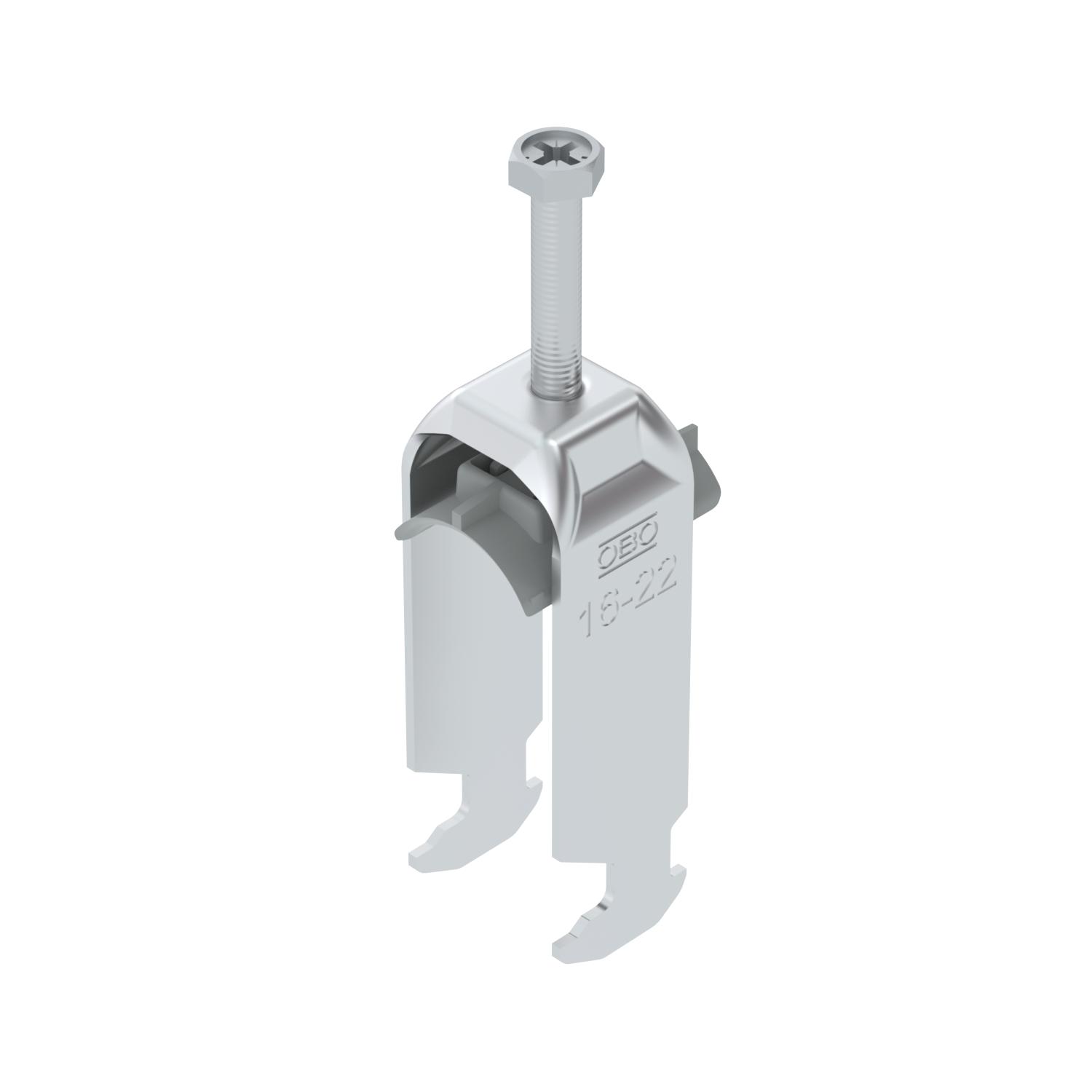

Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, podwójna, plastikowa wanienka dociskowa, Al 16 | 22 | 2

Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, podwójna, plastikowa wanienka dociskowa, Al

Nr kat. 1186417 | EAN 4012196848218

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania	2 Nm

Opis produktu

Opis produktu

Obejma kabłąkowa ze stopką z łbem młotkowym, plastikowa wanienka dociskowa z polipropylenu Do pionowego i poziomego montażu 2 pojedynczych kabli na szynach o profilu C. Do szczeliny o szerokości 16 - 17 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	22 mm
do średnicy rury min.	16 mm
do szyny o szerokości szczeliny (z interwałem) maks.	17 mm
do szyny o szerokości szczeliny (z interwałem) min.	16 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	aluminium
Długość	22,5 mm
Długość, wymiar zewnętrzny	34 mm
Grubość blachy	1,5 mm
Gwint	M6
Ilość przewodów/rur	2
Jakość materiału wanny	Polipropylen
Maks. moment dokręcania	2 Nm
Materiał	aluminium
Materiał wanny	Tworzywo sztuczne
Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,2644 kg CO₂e / 1 Sztuka

Sposób montażu	Szyna profilowa
Szerokość	27 mm
Wielkość szczeliny	10 mm
Wymiar	16-22mm

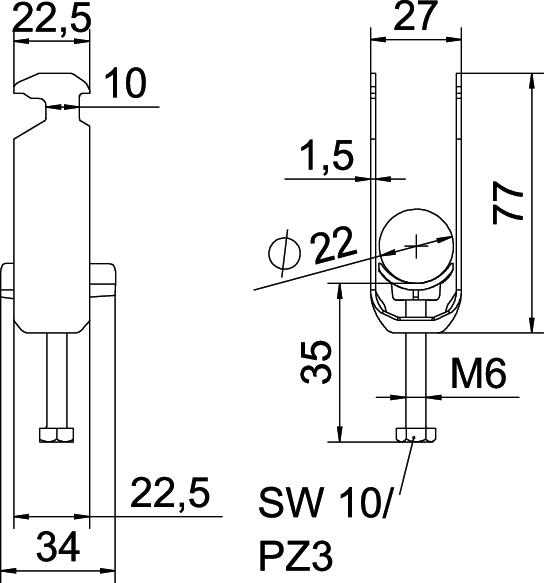

Wymiar A	22,5 mm
Wymiar B	27 mm
Wymiar C	34 mm
Wymiar G (mm)	M6
Wymiar H	77 mm
Wymiar L	47 mm
Wymiar t	1,5 mm
Wysokość	77 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	22 mm
Zakres mocowania D min.	16 mm
Z korytkiem z tworzywa sztucznego	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-H2-K-12 ALU	8 mm	12 mm	2 Nm	1186403	Sztuka	50 Sztuka
BS-H2-K-16 ALU	12 mm	16 mm	2 Nm	1186410	Sztuka	50 Sztuka
BS-H2-K-22 ALU	16 mm	22 mm	2 Nm	1186417	Sztuka	50 Sztuka
BS-H2-K-28 ALU	22 mm	28 mm	2 Nm	1186423	Sztuka	50 Sztuka
BS-H2-K-34 ALU	28 mm	34 mm	2 Nm	1186430	Sztuka	50 Sztuka
BS-H2-K-40 ALU	34 mm	40 mm	2 Nm	1186437	Sztuka	50 Sztuka
BS-H2-K-46 ALU	40 mm	46 mm	2 Nm	1186443	Sztuka	50 Sztuka
BS-H2-K-52 ALU	46 mm	52 mm	2 Nm	1186450	Sztuka	50 Sztuka
BS-H2-K-58 ALU	52 mm	58 mm	2 Nm	1186457	Sztuka	50 Sztuka
