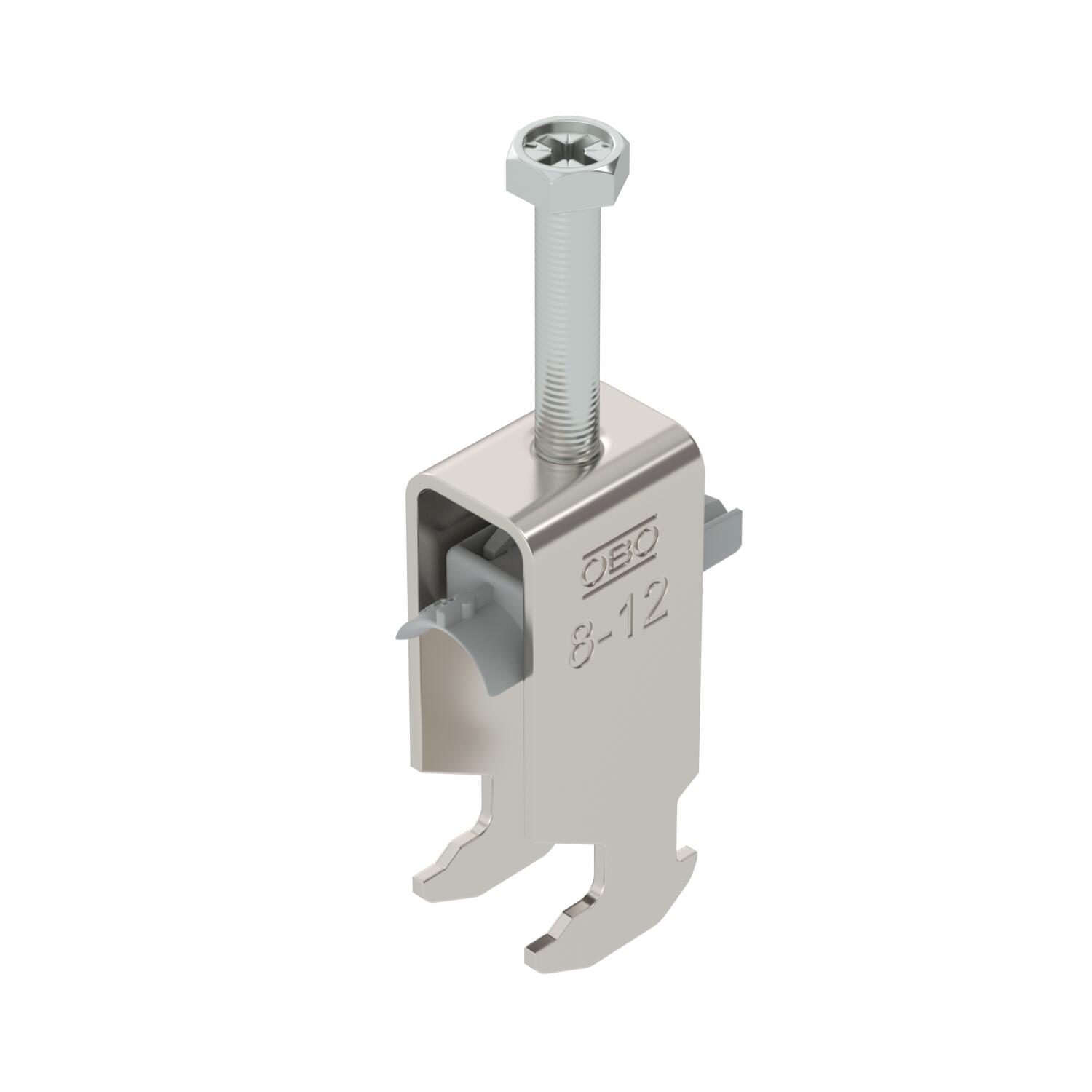

Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, podwójna, plastikowa wanienka dociskowa, A2 8 | 12 | 3

Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, podwójna, plastikowa wanienka dociskowa, A2

Nr kat. 1186303 | EAN 4012196847624

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

Obejma kabłąkowa ze stopką z łbem młotkowym, plastikowa wanienka dociskowa z polipropylenu Do pionowego i poziomego montażu 2 pojedynczych kabli na szynach o profilu C. Do szczeliny o szerokości 16 - 17 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	12 mm
do średnicy rury min.	8 mm
do szyny o szerokości szczeliny (z interwałem) maks.	17 mm
do szyny o szerokości szczeliny (z interwałem) min.	16 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	stal nierdzewna
Długość	22,5 mm
Długość, wymiar zewnętrzny	34 mm
Grubość blachy	1,5 mm
Gwint	M6
Ilość przewodów/rur	2
Jakość materiału wanny	Polipropylen
Maks. moment dokręcania	3 Nm
Materiał	stal nierdzewna 1.4301
Materiał wanny	Tworzywo sztuczne
Powierzchnia	pusty, po obróbce

Sposób montażu	Szyna profilowa
Szerokość	17 mm
Wielkość szczeliny	10 mm
Wymiar	08-12mm

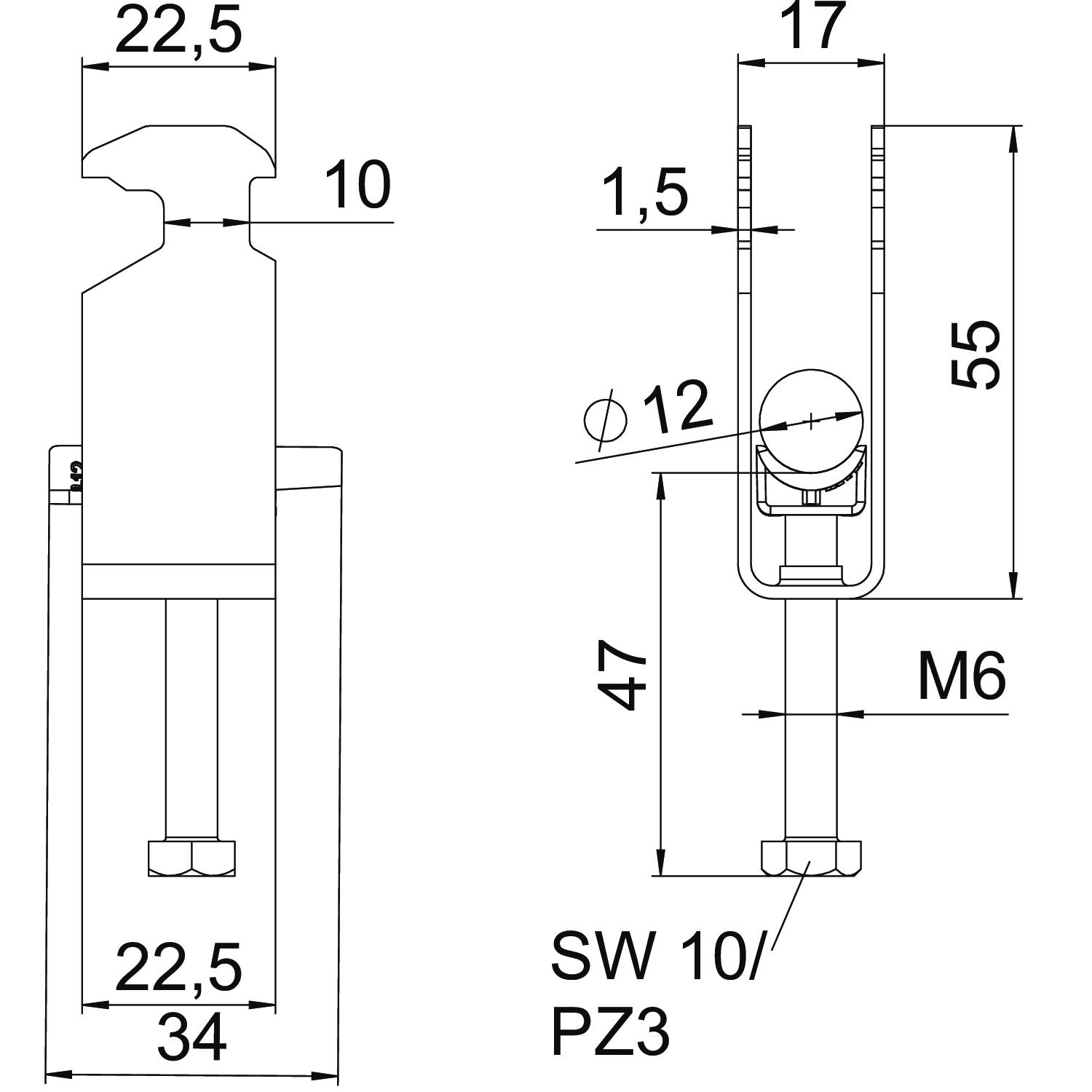

Wymiar A	22,5 mm
Wymiar B	17 mm
Wymiar C	34 mm
Wymiar G (mm)	M6
Wymiar H	55 mm
Wymiar L	47 mm
Wymiar t	1,5 mm
Wysokość	55 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	12 mm
Zakres mocowania D min.	8 mm
Z korytkiem metalowym	brak
Z korytkiem z tworzywa sztucznego	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-H2-K-12 A2	8 mm	12 mm	3 Nm	1186303	Sztuka	50 Sztuka
BS-H2-K-16 A2	12 mm	16 mm	3 Nm	1186310	Sztuka	50 Sztuka
BS-H2-K-22 A2	16 mm	22 mm	3 Nm	1186317	Sztuka	50 Sztuka
BS-H2-K-28 A2	22 mm	28 mm	3 Nm	1186323	Sztuka	50 Sztuka
BS-H2-K-34 A2	28 mm	34 mm	3 Nm	1186330	Sztuka	50 Sztuka
BS-H2-K-40 A2	34 mm	40 mm	3 Nm	1186337	Sztuka	25 Sztuka
BS-H2-K-46 A2	40 mm	46 mm	5 Nm	1186343	Sztuka	25 Sztuka
BS-H2-K-52 A2	46 mm	52 mm	5 Nm	1186350	Sztuka	25 Sztuka
BS-H2-K-58 A2	52 mm	58 mm	5 Nm	1186357	Sztuka	25 Sztuka
BS-H2-K-64 A2	58 mm	64 mm	5 Nm	1186363	Sztuka	15 Sztuka
