Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, podwójna, metalowa wanienka dociskowa, FT 22 | 28 | 3

Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, podwójna, metalowa wanienka dociskowa, FT

Name: Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, podwójna, metalowa wanienka dociskowa, FT
Brand: OBO Bettermann
SKU: 1186023

Nr kat. 1186023 | EAN 4012196848621

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

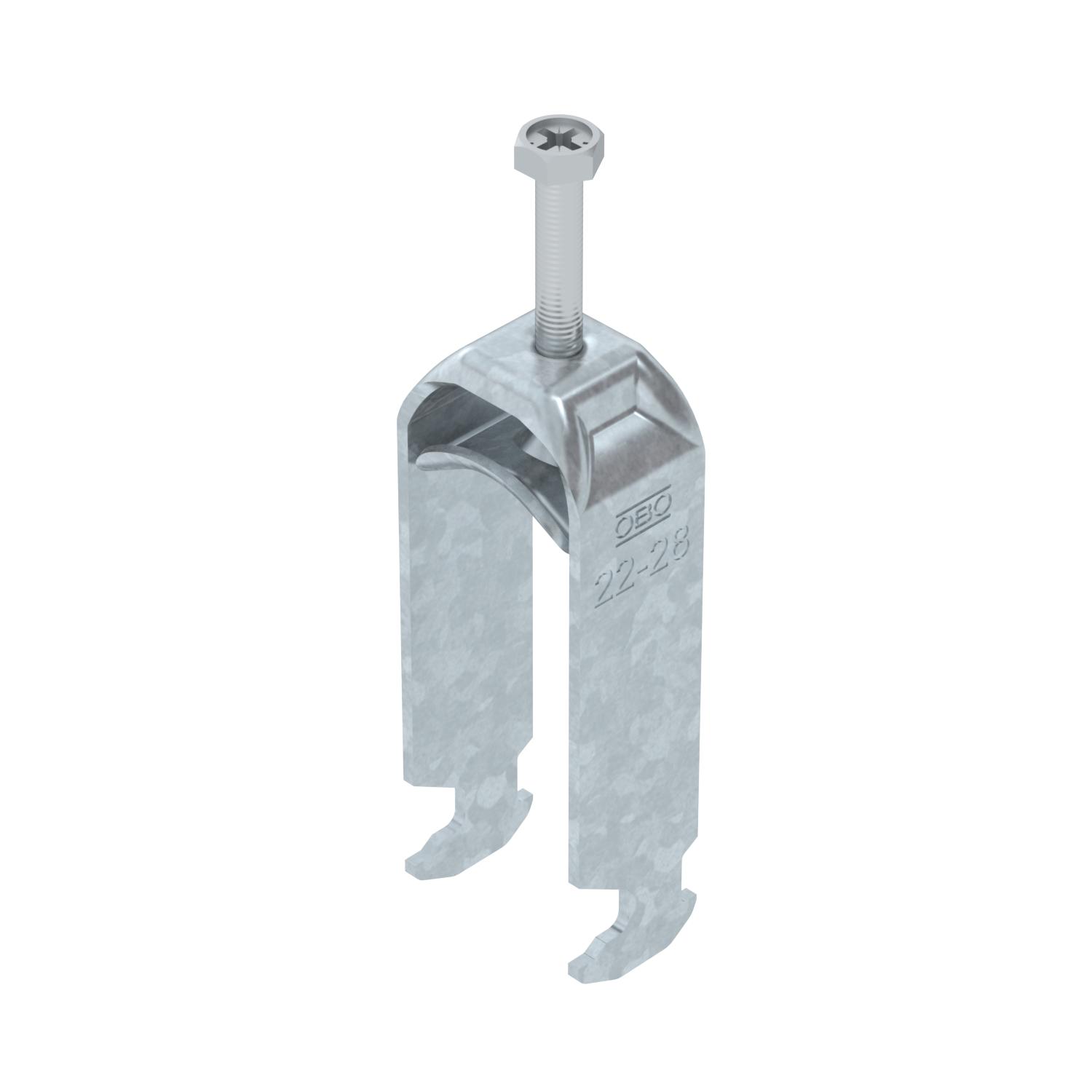

Obejma kabłąkowa ze stopką z łbem młotkowym, metalowa wanienka dociskowa, z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu 2 pojedynczych kabli na szynach o profilu C. Do szczeliny o szerokości 16 - 17 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	28 mm
do średnicy rury min.	22 mm
do szyny o szerokości szczeliny (z interwałem) maks.	17 mm
do szyny o szerokości szczeliny (z interwałem) min.	16 mm
Dodatkowa powierzchnia	cynkowanie ogniowo
Dodatkowy materiał	Stal
Długość	22,5 mm
Długość, wymiar zewnętrzny	28 mm
Grubość blachy	2 mm
Gwint	M6
Ilość przewodów/rur	2
Maks. moment dokręcania	3 Nm
Materiał	Stal
Materiał wanny	Stal
Podtrzymanie funkcji	tak
Powierzchnia	cynkowana metodą zanurzeniową
Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,1786 kg CO₂e / 1 Sztuka

Sposób montażu	Szyna profilowa
Szerokość	33 mm
Wielkość szczeliny	10 mm
Wymiar	22-28mm

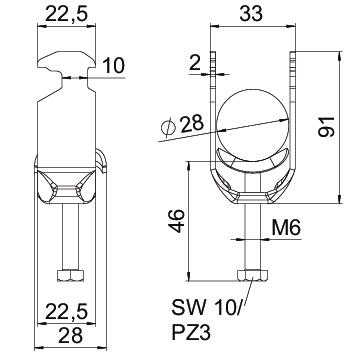

Wymiar A	22,5 mm
Wymiar B	33 mm
Wymiar C	28 mm
Wymiar G (mm)	M6
Wymiar H	91 mm
Wymiar L	34 mm
Wymiar t	2 mm
Wysokość	91 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	28 mm
Zakres mocowania D min.	22 mm
Z korytkiem metalowym	tak
Z korytkiem z tworzywa sztucznego	brak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-H2-M-12 FT	8 mm	12 mm	3 Nm	1186003	Sztuka	50 Sztuka
BS-H2-M-16 FT	12 mm	16 mm	3 Nm	1186010	Sztuka	50 Sztuka
BS-H2-M-22 FT	16 mm	22 mm	3 Nm	1186017	Sztuka	50 Sztuka
BS-H2-M-28 FT	22 mm	28 mm	3 Nm	1186023	Sztuka	50 Sztuka
BS-H2-M-34 FT	28 mm	34 mm	3 Nm	1186030	Sztuka	50 Sztuka
BS-H2-M-40 FT	34 mm	40 mm	3 Nm	1186037	Sztuka	50 Sztuka
BS-H2-M-46 FT	40 mm	46 mm	5 Nm	1186043	Sztuka	50 Sztuka
BS-H2-M-52 FT	46 mm	52 mm	5 Nm	1186050	Sztuka	50 Sztuka
BS-H2-M-58 FT	52 mm	58 mm	5 Nm	1186057	Sztuka	50 Sztuka
BS-H2-M-64 FT	58 mm	64 mm	5 Nm	1186063	Sztuka	50 Sztuka
