Obejma kabłąkowa 2056 ze stopką w kształcie U, pojedyncza, plastikowa wanienka dociskowa, FT 16 | 22 | 3

Obejma kabłąkowa 2056 ze stopką w kształcie U, pojedyncza, plastikowa wanienka dociskowa, FT

Nr kat. 1186716 | EAN 4012196850839

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

Obejma kabłąkowa plastikowa ze stopką w kształcie U, wanienka dociskowa wykonana z polipropylenu. Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Szerokość szczeliny 18-22 mm Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	22 mm
do średnicy rury min.	16 mm
do szyny o szerokości szczeliny (z interwałem) maks.	22 mm
do szyny o szerokości szczeliny (z interwałem) min.	18 mm
Dodatkowa powierzchnia	cynkowanie ogniowo
Dodatkowy materiał	Stal
Długość	22,5 mm
Długość, wymiar zewnętrzny	34 mm
Grubość blachy	1,5 mm
Gwint	M6
Ilość przewodów/rur	1
Jakość materiału wanny	Polipropylen
Maks. moment dokręcania	3 Nm
Materiał	Stal
Materiał wanny	Tworzywo sztuczne
Powierzchnia	cynkowana metodą zanurzeniową

Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,0781 kg CO₂e / 1 Sztuka
Sposób montażu	Szyna profilowa
Szerokość	27 mm
Wielkość szczeliny	10 mm
Wymiar	16-22mm

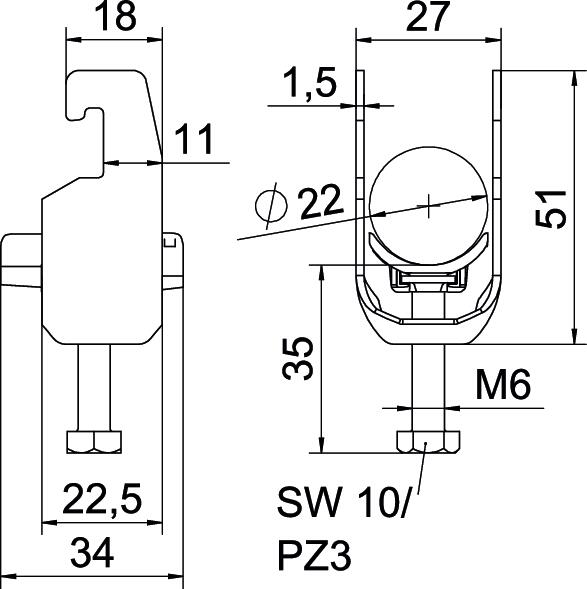

Wymiar A	22,5 mm
Wymiar B	27 mm
Wymiar C	34 mm
Wymiar G (mm)	M6
Wymiar H	51 mm
Wymiar L	35 mm
Wymiar t	1,5 mm
Wysokość	51 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	22 mm
Zakres mocowania D min.	16 mm
Z korytkiem z tworzywa sztucznego	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-U1-K-12 FT	8 mm	12 mm	3 Nm	1186702	Sztuka	100 Sztuka
BS-U1-K-16 FT	12 mm	16 mm	3 Nm	1186709	Sztuka	100 Sztuka
BS-U1-K-22 FT	16 mm	22 mm	3 Nm	1186716	Sztuka	100 Sztuka
BS-U1-K-28 FT	22 mm	28 mm	3 Nm	1186722	Sztuka	100 Sztuka
BS-U1-K-34 FT	28 mm	34 mm	3 Nm	1186729	Sztuka	100 Sztuka
BS-U1-K-40 FT	34 mm	40 mm	3 Nm	1186736	Sztuka	100 Sztuka
BS-U1-K-46 FT	40 mm	46 mm	5 Nm	1186742	Sztuka	100 Sztuka
BS-U1-K-52 FT	46 mm	52 mm	5 Nm	1186749	Sztuka	100 Sztuka
BS-U1-K-58 FT	52 mm	58 mm	5 Nm	1186756	Sztuka	100 Sztuka
BS-U1-K-64 FT	58 mm	64 mm	5 Nm	1186762	Sztuka	100 Sztuka
BS-U1-K-70 FT	64 mm	70 mm	5 Nm	1186769	Sztuka	50 Sztuka
BS-U1-K-76 FT	70 mm	76 mm	5 Nm	1186776	Sztuka	25 Sztuka
BS-U1-K-82 FT	76 mm	82 mm	5 Nm	1186782	Sztuka	25 Sztuka
BS-U1-K-90 FT	82 mm	90 mm	5 Nm	1186789	Sztuka	25 Sztuka
BS-U1-K-100 FT	90 mm	100 mm	5 Nm	1186797	Sztuka	25 Sztuka
