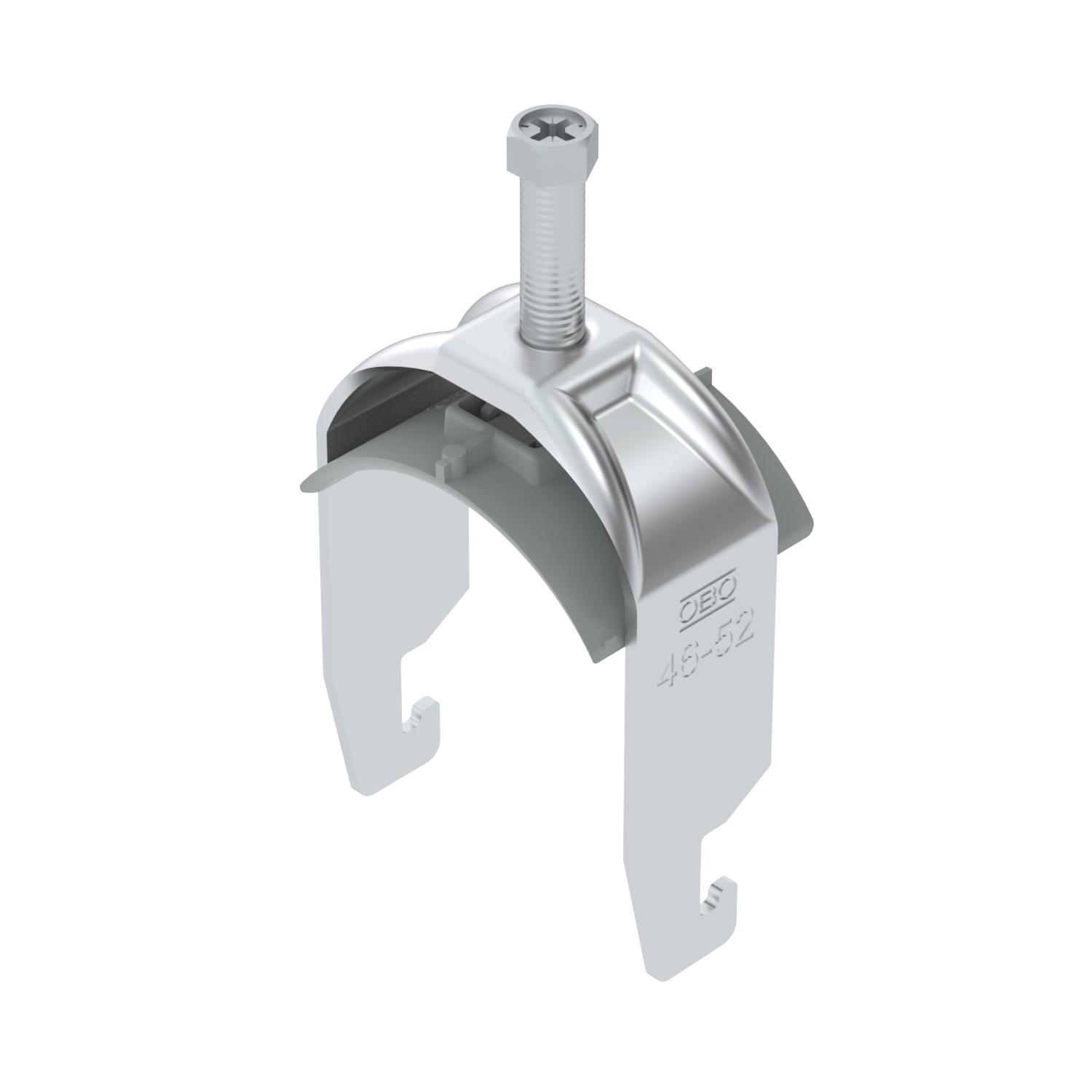

Obejma kabłąkowa 2056 ze stopką w kształcie U, pojedyncza, plastikowa wanienka dociskowa, Al 46 | 52 | 2

Obejma kabłąkowa 2056 ze stopką w kształcie U, pojedyncza, plastikowa wanienka dociskowa, Al

Nr kat. 1186949 | EAN 4012196852062

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania	2 Nm

Opis produktu

Opis produktu

Obejma kabłąkowa plastikowa ze stopką w kształcie U, wanienka dociskowa wykonana z polipropylenu. Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Szerokość szczeliny 18-22 mm Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	52 mm
do średnicy rury min.	46 mm
do szyny o szerokości szczeliny (z interwałem) maks.	22 mm
do szyny o szerokości szczeliny (z interwałem) min.	18 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	aluminium
Długość	25 mm
Długość, wymiar zewnętrzny	40 mm
Grubość blachy	2 mm
Gwint	M8
Ilość przewodów/rur	1
Jakość materiału wanny	Polipropylen
Maks. moment dokręcania	2 Nm
Materiał	aluminium
Materiał wanny	Tworzywo sztuczne
Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,4555 kg CO₂e / 1 Sztuka

Sposób montażu	Szyna profilowa
Szerokość	57 mm
Wielkość szczeliny	10 mm
Wymiar	46-52mm
Wymiar A	25 mm
Wymiar B	57 mm
Wymiar C	40 mm
Wymiar G (mm)	M8
Wymiar H	83 mm
Wymiar L	45 mm
Wymiar t	2 mm
Wysokość	83 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	52 mm
Zakres mocowania D min.	46 mm
Z korytkiem z tworzywa sztucznego	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-U1-K-12 ALU	8 mm	12 mm	2 Nm	1186902	Sztuka	50 Sztuka
BS-U1-K-16 ALU	12 mm	16 mm	2 Nm	1186909	Sztuka	50 Sztuka
BS-U1-K-22 ALU	16 mm	22 mm	2 Nm	1186916	Sztuka	50 Sztuka
BS-U1-K-28 ALU	22 mm	28 mm	2 Nm	1186922	Sztuka	50 Sztuka
BS-U1-K-34 ALU	28 mm	34 mm	2 Nm	1186929	Sztuka	50 Sztuka
BS-U1-K-40 ALU	34 mm	40 mm	2 Nm	1186936	Sztuka	50 Sztuka
BS-U1-K-46 ALU	40 mm	46 mm	2 Nm	1186942	Sztuka	50 Sztuka
BS-U1-K-52 ALU	46 mm	52 mm	2 Nm	1186949	Sztuka	50 Sztuka
BS-U1-K-58 ALU	52 mm	58 mm	2 Nm	1186956	Sztuka	50 Sztuka
BS-U1-K-64 ALU	58 mm	64 mm	2 Nm	1186962	Sztuka	50 Sztuka
BS-U1-K-70 ALU	64 mm	70 mm	2 Nm	1186969	Sztuka	50 Sztuka
BS-U1-K-76 ALU	70 mm	76 mm	2 Nm	1186976	Sztuka	50 Sztuka
