Opis produktuObejma kabłąkowa plastikowa ze stopką w kształcie U, wanienka dociskowa wykonana z polipropylenu. Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Szerokość szczeliny 18-22 mm Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej
- Dane techniczne
-
Dane techniczne

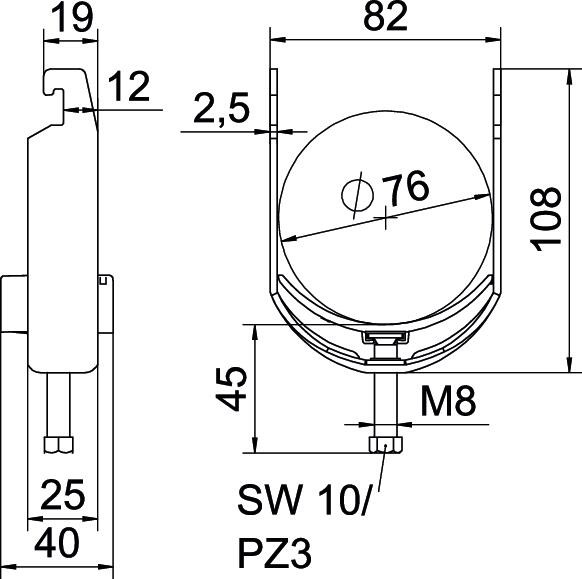

Bezhalogenowy tak do średnicy rury maks. 76 mm do średnicy rury min. 70 mm do szyny o szerokości szczeliny (z interwałem) maks. 22 mm do szyny o szerokości szczeliny (z interwałem) min. 18 mm Dodatkowa powierzchnia brak wykończenia Dodatkowy materiał stal nierdzewna Długość 25 mm Długość, wymiar zewnętrzny 40 mm Grubość blachy 2,5 mm Gwint M8 Ilość przewodów/rur 1 Jakość materiału wanny Polipropylen Maks. moment dokręcania 5 Nm Materiał stal nierdzewna 1.4301 Materiał wanny Tworzywo sztuczne Powierzchnia pusty, po obróbce Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,7685 kg CO₂e / 1 Sztuka Sposób montażu Szyna profilowa Szerokość 82 mm Wielkość szczeliny 10 mm Wymiar 70-76mm Wymiar A 25 mm Wymiar B 82 mm Wymiar C 40 mm Wymiar G (mm) M8 Wymiar H 108 mm Wymiar L 45 mm Wymiar t 2,5 mm Wysokość 108 mm Z kontrwanienką brak Zakres mocowania D maks. 76 mm Zakres mocowania D min. 70 mm Z korytkiem metalowym brak Z korytkiem z tworzywa sztucznego tak - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych BS-U1-K-76 A2 / 1186876 , 0.19MB , pdfPrzewodnik The new clamp clip portfolio , 3.14MB , pdfDeklaracja zgodności UE BS-U1-K-76 A2 / 1186876 , 0.13MB , pdfBrytyjska Deklaracja Zgodności BS-U1-K-76 A2 / 1186876 , 0.09MB , pdfREACH Deklaracja zgodności BS-U1-K-76 A2 / 1186876 , 0.12MB , pdfRoHS Deklaracja zgodności BS-U1-K-76 A2 / 1186876 , 0.12MB , pdfInstrukcja montażu Clamp clip U foot, plastic , 3.09MB , pdf
