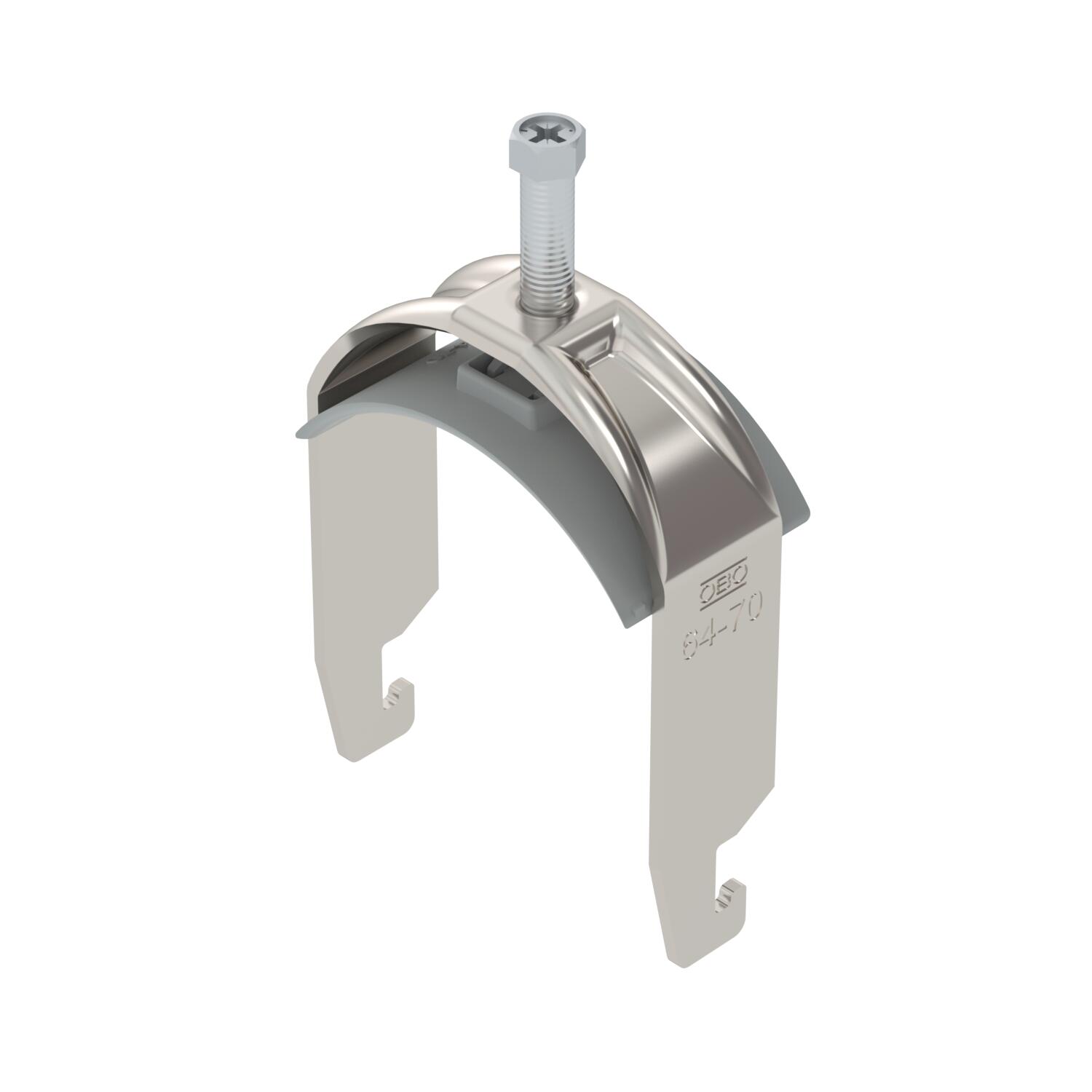

Obejma kabłąkowa 2056 ze stopką w kształcie U, pojedyncza, plastikowa wanienka dociskowa, A2 64 | 70 | 5

Obejma kabłąkowa 2056 ze stopką w kształcie U, pojedyncza, plastikowa wanienka dociskowa, A2

Nr kat. 1186869 | EAN 4012196851683

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

Obejma kabłąkowa plastikowa ze stopką w kształcie U, wanienka dociskowa wykonana z polipropylenu. Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Szerokość szczeliny 18-22 mm Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	70 mm
do średnicy rury min.	64 mm
do szyny o szerokości szczeliny (z interwałem) maks.	22 mm
do szyny o szerokości szczeliny (z interwałem) min.	18 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	stal nierdzewna
Długość	25 mm
Długość, wymiar zewnętrzny	40 mm
Grubość blachy	2,5 mm
Gwint	M8
Ilość przewodów/rur	1
Jakość materiału wanny	Polipropylen
Maks. moment dokręcania	5 Nm
Materiał	stal nierdzewna 1.4301
Materiał wanny	Tworzywo sztuczne
Powierzchnia	pusty, po obróbce
Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,7354 kg CO₂e / 1 Sztuka

Sposób montażu	Szyna profilowa
Szerokość	76 mm
Wielkość szczeliny	10 mm
Wymiar	64-70mm

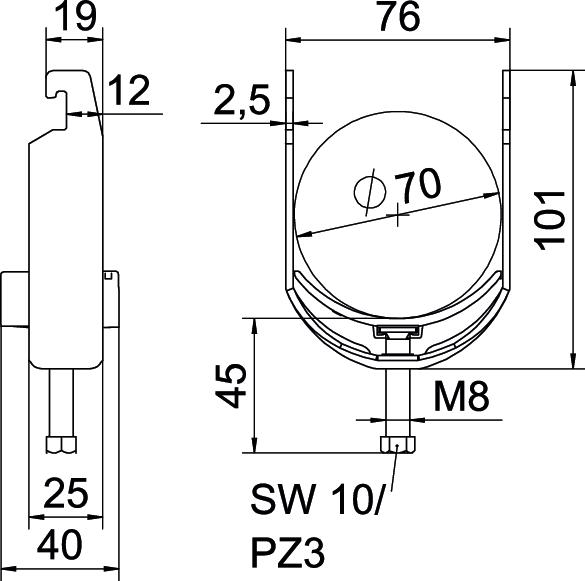

Wymiar A	25 mm
Wymiar B	76 mm
Wymiar C	40 mm
Wymiar G (mm)	M8
Wymiar H	101 mm
Wymiar L	45 mm
Wymiar t	2,5 mm
Wysokość	101 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	70 mm
Zakres mocowania D min.	64 mm
Z korytkiem metalowym	brak
Z korytkiem z tworzywa sztucznego	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-U1-K-12 A2	8 mm	12 mm	3 Nm	1186802	Sztuka	50 Sztuka
BS-U1-K-16 A2	12 mm	16 mm	3 Nm	1186809	Sztuka	50 Sztuka
BS-U1-K-22 A2	16 mm	22 mm	3 Nm	1186816	Sztuka	50 Sztuka
BS-U1-K-28 A2	22 mm	28 mm	3 Nm	1186822	Sztuka	50 Sztuka
BS-U1-K-34 A2	28 mm	34 mm	3 Nm	1186829	Sztuka	50 Sztuka
BS-U1-K-40 A2	34 mm	40 mm	3 Nm	1186836	Sztuka	25 Sztuka
BS-U1-K-46 A2	40 mm	46 mm	5 Nm	1186842	Sztuka	25 Sztuka
BS-U1-K-52 A2	46 mm	52 mm	5 Nm	1186849	Sztuka	25 Sztuka
BS-U1-K-58 A2	52 mm	58 mm	5 Nm	1186856	Sztuka	25 Sztuka
BS-U1-K-64 A2	58 mm	64 mm	5 Nm	1186862	Sztuka	15 Sztuka
BS-U1-K-70 A2	64 mm	70 mm	5 Nm	1186869	Sztuka	15 Sztuka
BS-U1-K-76 A2	70 mm	76 mm	5 Nm	1186876	Sztuka	10 Sztuka
