- Opis produktu
-
Opis produktuObejma kabłąkowa plastikowa ze stopką w kształcie U, wanienka dociskowa wykonana z polipropylenu. Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Szerokość szczeliny 18-22 mm Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej
- Dane techniczne
-
Dane techniczne

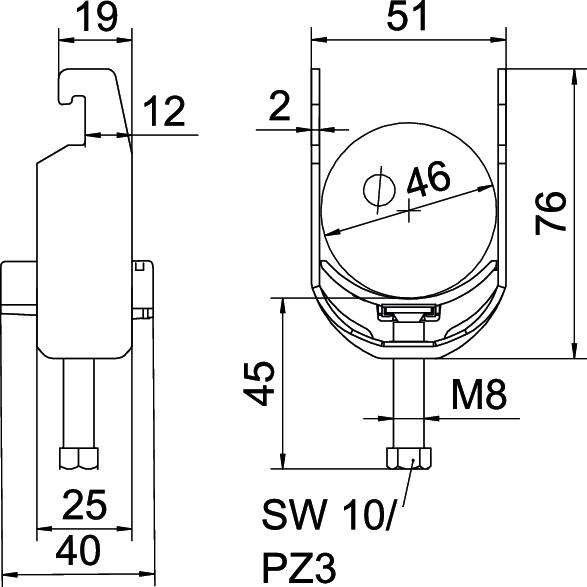

Bezhalogenowy tak do średnicy rury maks. 46 mm do średnicy rury min. 40 mm do szyny o szerokości szczeliny (z interwałem) maks. 22 mm do szyny o szerokości szczeliny (z interwałem) min. 18 mm Dodatkowa powierzchnia brak wykończenia Dodatkowy materiał stal nierdzewna Długość 25 mm Długość, wymiar zewnętrzny 40 mm Grubość blachy 2 mm Gwint M8 Ilość przewodów/rur 1 Jakość materiału wanny Polipropylen Maks. moment dokręcania 5 Nm Materiał stal nierdzewna 1.4301 Materiał wanny Tworzywo sztuczne Powierzchnia pusty, po obróbce Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,4981 kg CO₂e / 1 Sztuka Sposób montażu Szyna profilowa Szerokość 51 mm Wielkość szczeliny 10 mm Wymiar 40-46mm Wymiar A 25 mm Wymiar B 51 mm Wymiar C 40 mm Wymiar G (mm) M8 Wymiar H 76 mm Wymiar L 45 mm Wymiar t 2 mm Wysokość 76 mm Z kontrwanienką brak Zakres mocowania D maks. 46 mm Zakres mocowania D min. 40 mm Z korytkiem metalowym brak Z korytkiem z tworzywa sztucznego tak - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych BS-U1-K-46 A2 / 1186842 , 0.25MB , pdfPrzewodnik The new clamp clip portfolio , 3.14MB , pdfDeklaracja zgodności UE BS-U1-K-46 A2 / 1186842 , 0.13MB , pdfBrytyjska Deklaracja Zgodności BS-U1-K-46 A2 / 1186842 , 0.09MB , pdfREACH Deklaracja zgodności BS-U1-K-46 A2 / 1186842 , 0.12MB , pdfRoHS Deklaracja zgodności BS-U1-K-46 A2 / 1186842 , 0.12MB , pdfInstrukcja montażu Clamp clip U foot, plastic , 3.09MB , pdf
