- Opis produktu
-
Opis produktu

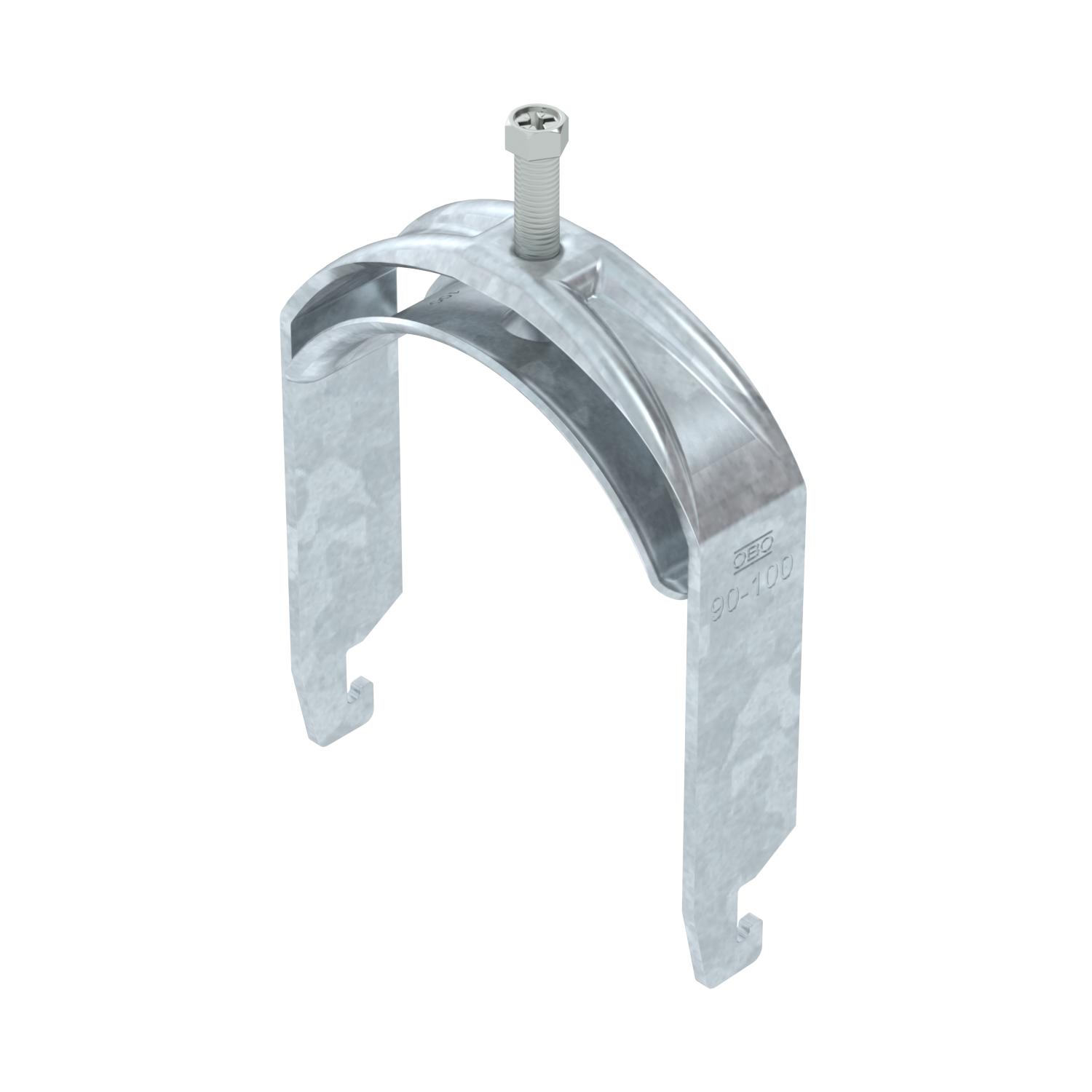

Obejma kabłąkowa ze stopką w kształcie U, metalowa wanienka dociskowa z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Szerokość szczeliny 18-22 mm Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej
- Dane techniczne
-
Dane techniczne
Bezhalogenowy tak do średnicy rury maks. 100 mm do średnicy rury min. 90 mm do szyny o szerokości szczeliny (z interwałem) maks. 22 mm do szyny o szerokości szczeliny (z interwałem) min. 18 mm Dodatkowa powierzchnia cynkowanie ogniowo Dodatkowy materiał Stal Długość, wymiar zewnętrzny 38 mm Grubość blachy 3 mm Gwint M8 Ilość przewodów/rur 1 Maks. moment dokręcania 5 Nm Materiał Stal Materiał wanny Stal Podtrzymanie funkcji tak Powierzchnia cynkowana metodą zanurzeniową Sposób montażu Szyna profilowa Wielkość szczeliny 10 mm Wymiar 90-100mm Z kontrwanienką brak Zakres mocowania D maks. 100 mm Zakres mocowania D min. 90 mm Z korytkiem metalowym tak Z korytkiem z tworzywa sztucznego brak Wymiary

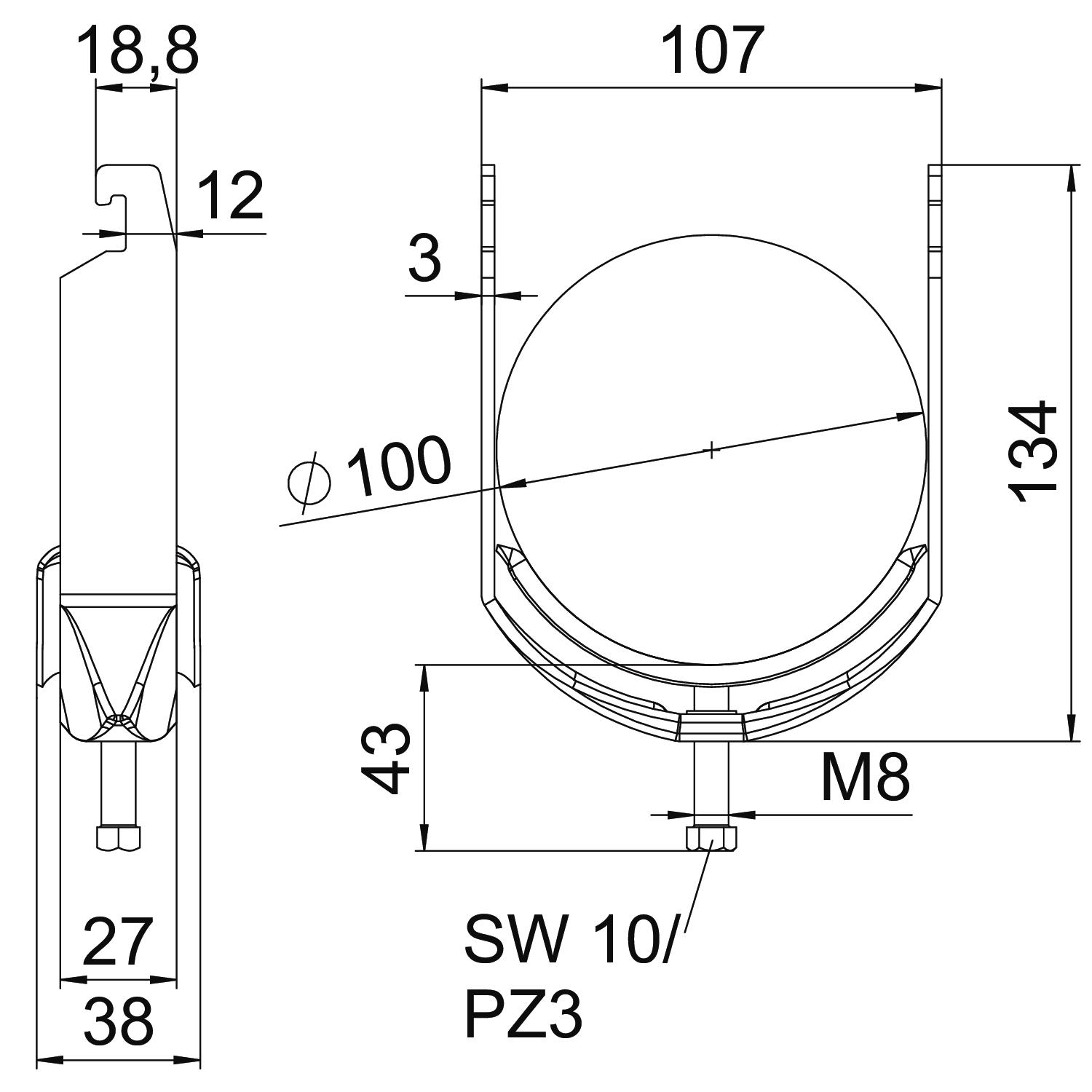

Długość 27 mm Szerokość 107 mm Wymiar A 27 mm Wymiar B 107 mm Wymiar C 38 mm Wymiar G (mm) M8 Wymiar H 134 mm Wymiar L 43 mm Wymiar t 3 mm Wysokość 134 mm - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych BS-U1-M-100 FT / 1186597 , 0.29MB , pdfDeklaracja zgodności BS-U1-M-100 FT / 1186597 , 0.18MB , pdfInstrukcja montażu Bügelschelle U-Fuß Metall , 2.86MB , pdf
