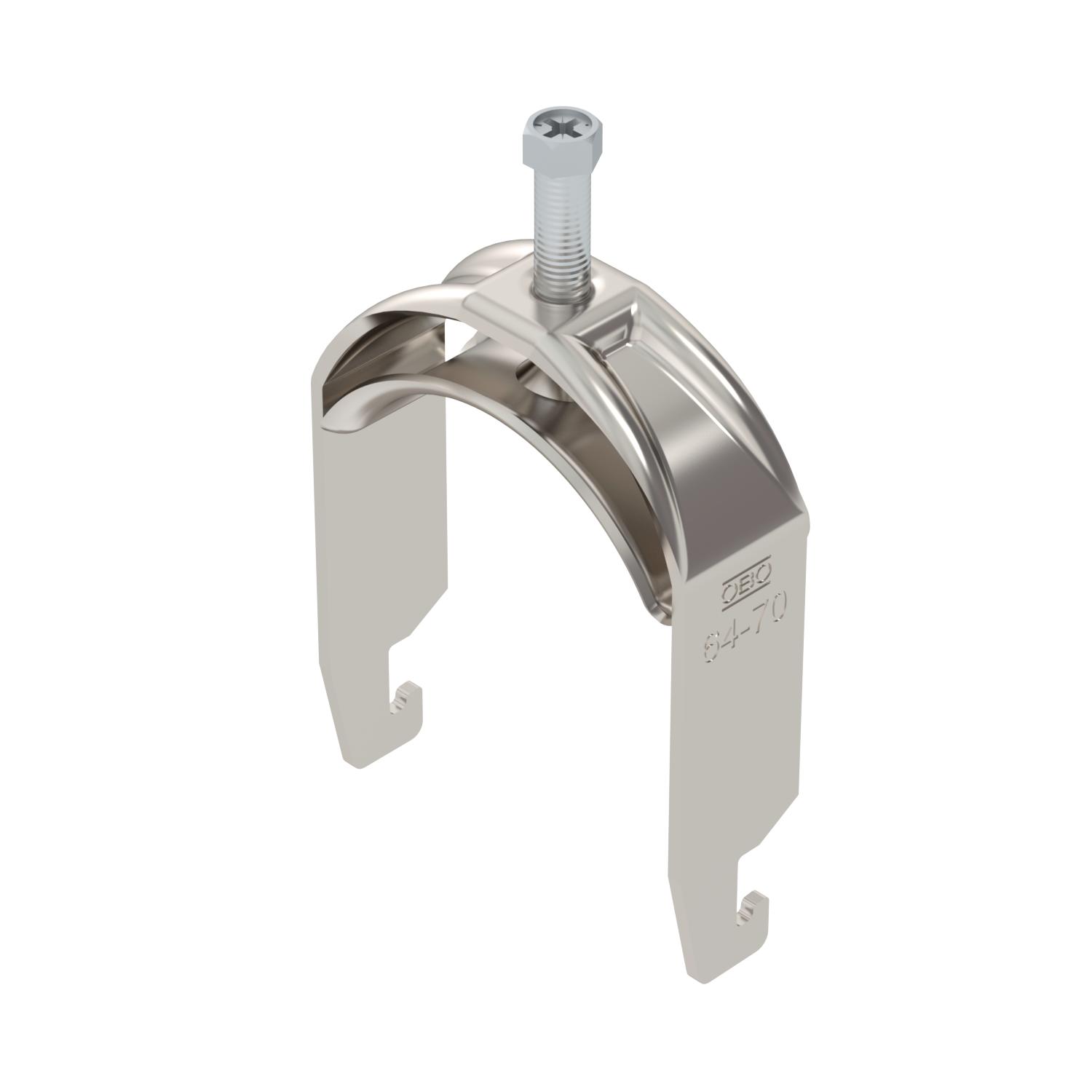

Obejma kabłąkowa 2056 ze stopką w kształcie U, pojedyncza, metalowa wanienka dociskowa, A4 64 | 70 | 5

Obejma kabłąkowa 2056 ze stopką w kształcie U, pojedyncza, metalowa wanienka dociskowa, A4

Nr kat. 1186669 | EAN 4012196850662

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

Obejma kabłąkowa ze stopką w kształcie U, metalowa wanienka dociskowa z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Szerokość szczeliny 18-22 mm Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	70 mm
do średnicy rury min.	64 mm
do szyny o szerokości szczeliny (z interwałem) maks.	22 mm
do szyny o szerokości szczeliny (z interwałem) min.	18 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	stal nierdzewna
Długość	25 mm
Długość, wymiar zewnętrzny	33 mm
Grubość blachy	2,5 mm
Gwint	M8
Ilość przewodów/rur	1
Maks. moment dokręcania	5 Nm
Materiał	Stal nierdzewna 1.4571
Materiał wanny	stal nierdzewna
Powierzchnia	pusty, po obróbce
Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,8295 kg CO₂e / 1 Sztuka

Sposób montażu	Szyna profilowa
Szerokość	76 mm
Wielkość szczeliny	10 mm
Wymiar	64-70mm

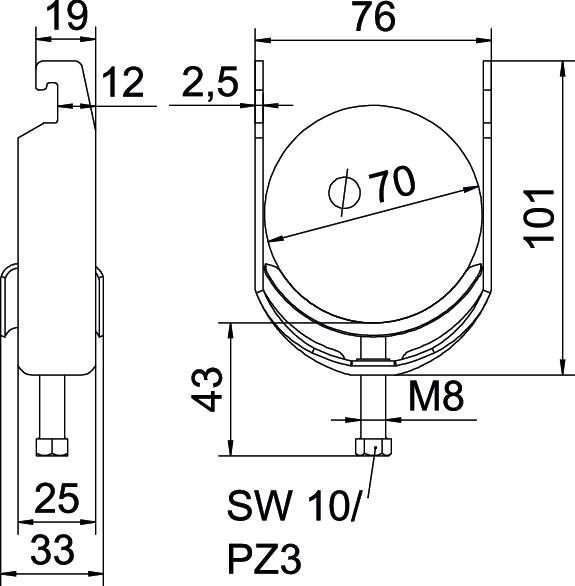

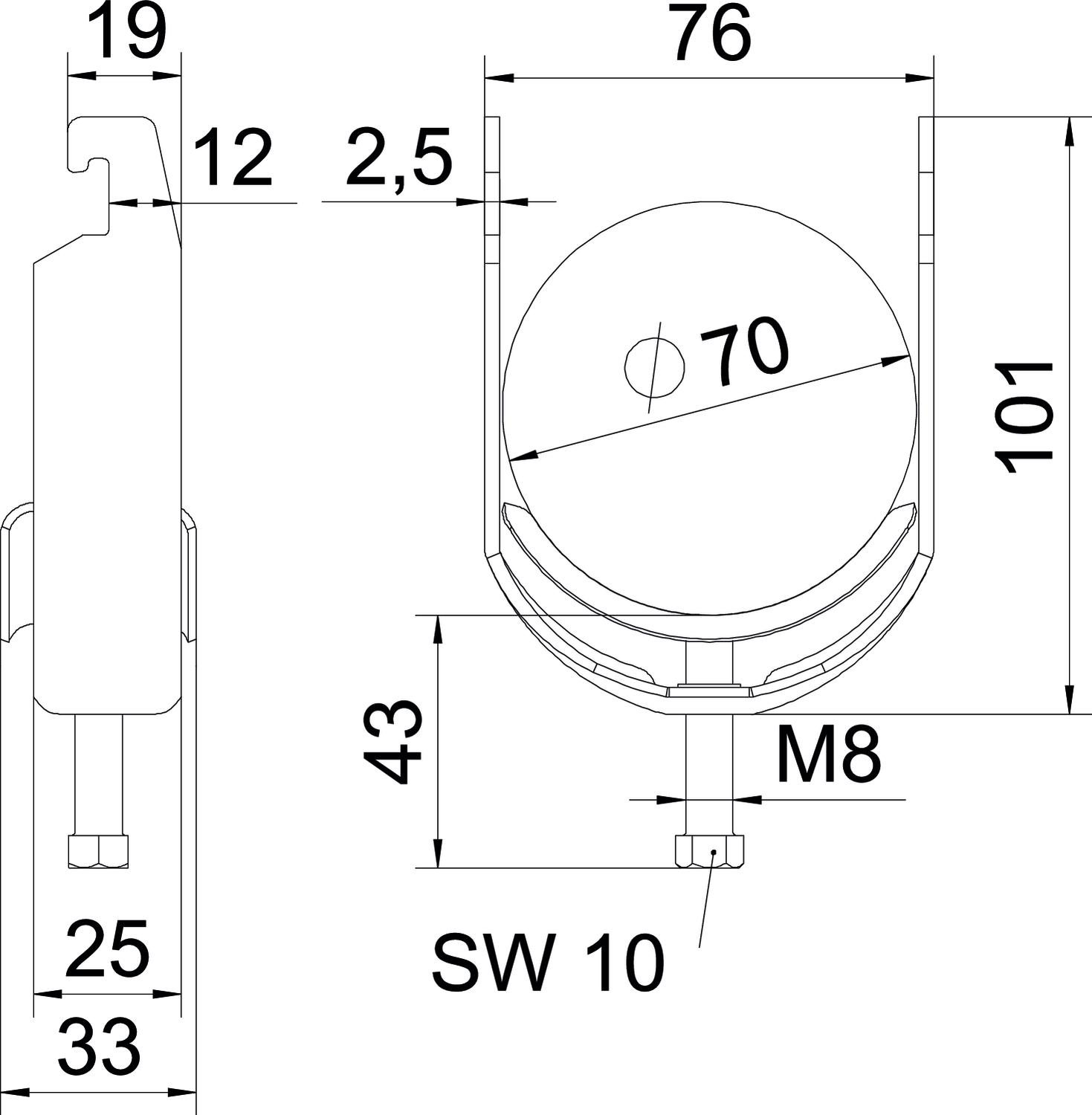

Wymiar A	25 mm
Wymiar B	76 mm
Wymiar C	33 mm
Wymiar G (mm)	M8
Wymiar H	101 mm
Wymiar L	43 mm
Wymiar t	2,5 mm
Wysokość	101 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	70 mm
Zakres mocowania D min.	64 mm
Z korytkiem metalowym	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-U1-M-12 A4	8 mm	12 mm	3 Nm	1186602	Sztuka	100 Sztuka
BS-U1-M-16 A4	12 mm	16 mm	3 Nm	1186609	Sztuka	100 Sztuka
BS-U1-M-22 A4	16 mm	22 mm	3 Nm	1186616	Sztuka	100 Sztuka
BS-U1-M-28 A4	22 mm	28 mm	3 Nm	1186622	Sztuka	100 Sztuka
BS-U1-M-34 A4	28 mm	34 mm	3 Nm	1186629	Sztuka	100 Sztuka
BS-U1-M-40 A4	34 mm	40 mm	3 Nm	1186636	Sztuka	100 Sztuka
BS-U1-M-46 A4	40 mm	46 mm	5 Nm	1186642	Sztuka	100 Sztuka
BS-U1-M-52 A4	46 mm	52 mm	5 Nm	1186649	Sztuka	100 Sztuka
BS-U1-M-58 A4	52 mm	58 mm	5 Nm	1186656	Sztuka	100 Sztuka
BS-U1-M-64 A4	58 mm	64 mm	5 Nm	1186662	Sztuka	100 Sztuka
BS-U1-M-70 A4	64 mm	70 mm	5 Nm	1186669	Sztuka	50 Sztuka
BS-U1-M-76 A4	70 mm	76 mm	5 Nm	1186676	Sztuka	25 Sztuka
