Obejma kabłąkowa 2056 ze stopką w kształcie U, podwójna, plastikowa wanienka dociskowa, FT
Nr kat. 1186763 | EAN 4012196851133
- Opis produktu
-
Opis produktuObejma kabłąkowa plastikowa ze stopką w kształcie U, wanienka dociskowa wykonana z polipropylenu. Do pionowego i poziomego montażu 2 pojedynczych kabli na szynach o profilu C. Szerokość szczeliny 18-22 mm Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej
-
- Dane techniczne
-
Dane techniczne

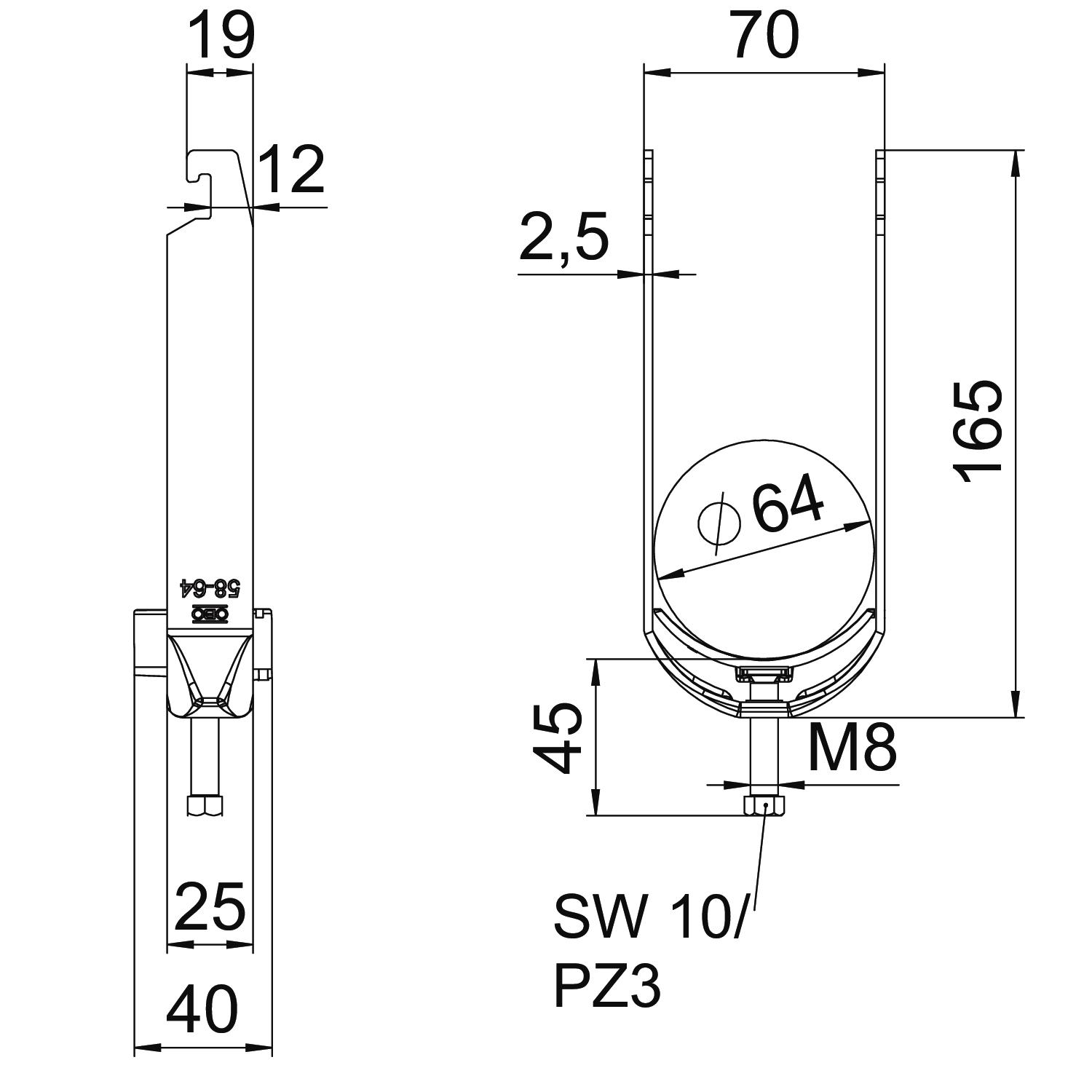

Bezhalogenowy tak do średnicy rury maks. 64 mm do średnicy rury min. 58 mm do szyny o szerokości szczeliny (z interwałem) maks. 22 mm do szyny o szerokości szczeliny (z interwałem) min. 18 mm Dodatkowa powierzchnia cynkowanie ogniowo Dodatkowy materiał Stal Długość 25 mm Długość, wymiar zewnętrzny 40 mm Grubość blachy 2,5 mm Gwint M8 Ilość przewodów/rur 2 Jakość materiału wanny Polipropylen Maks. moment dokręcania 5 Nm Materiał Stal Materiał wanny Tworzywo sztuczne Powierzchnia cynkowana metodą zanurzeniową Sposób montażu Szyna profilowa Szerokość 70 mm Wielkość szczeliny 10 mm Wymiar 58-64mm Wymiar A 25 mm Wymiar B 70 mm Wymiar C 40 mm Wymiar G (mm) M8 Wymiar H 165 mm Wymiar L 45 mm Wymiar t 2,5 mm Wysokość 165 mm Z kontrwanienką brak Zakres mocowania D maks. 64 mm Zakres mocowania D min. 58 mm Z korytkiem metalowym brak Z korytkiem z tworzywa sztucznego tak - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych BS-U2-K-64 FT / 1186763 , 0.22MB , pdfDeklaracja zgodności UE BS-U2-K-64 FT / 1186763 , 0.13MB , pdfBrytyjska Deklaracja Zgodności BS-U2-K-64 FT / 1186763 , 0.09MB , pdfInstrukcja montażu Clamp clip U foot, plastic , 3.09MB , pdf
