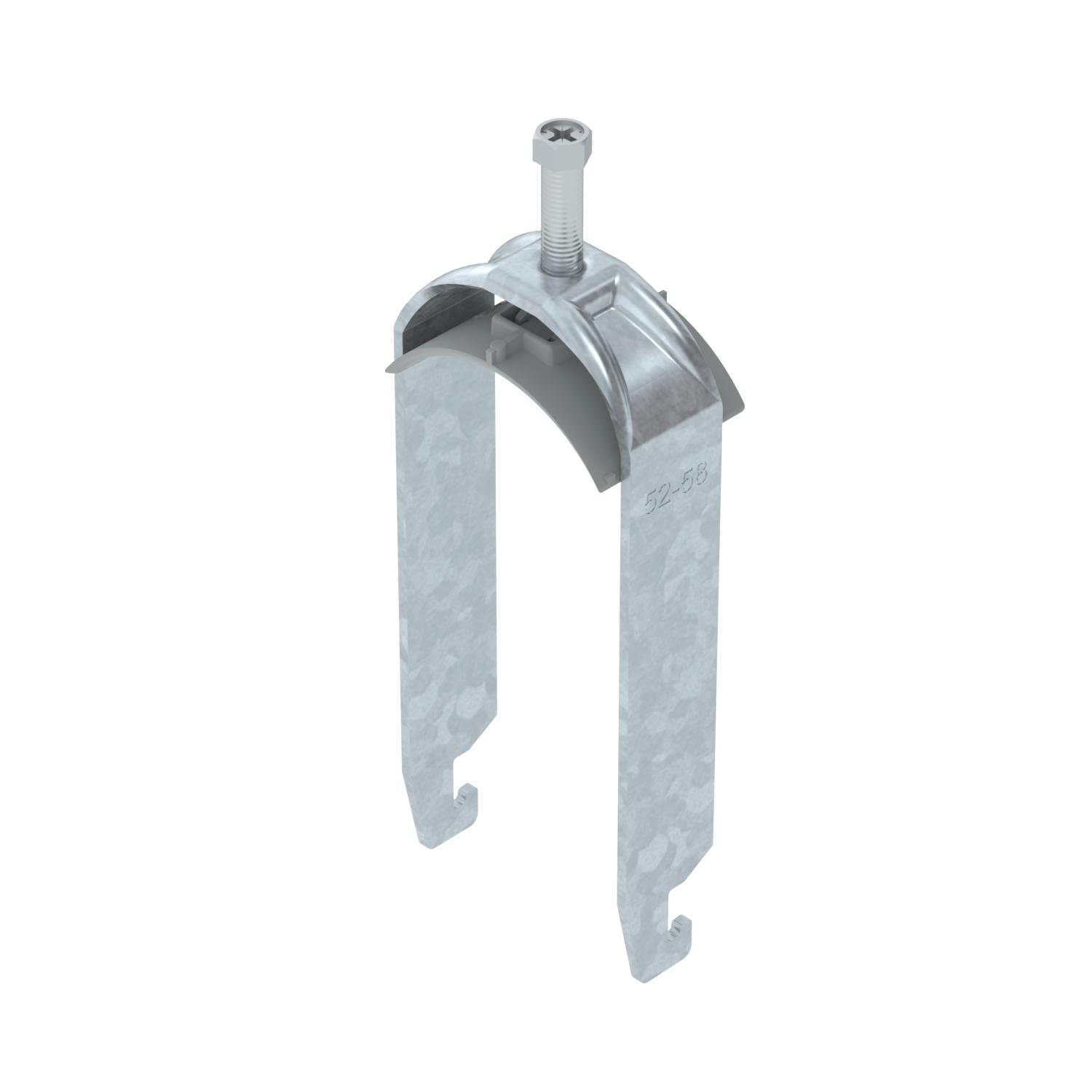

Obejma kabłąkowa 2056 ze stopką w kształcie U, podwójna, plastikowa wanienka dociskowa, FT 52 | 58 | 5

Obejma kabłąkowa 2056 ze stopką w kształcie U, podwójna, plastikowa wanienka dociskowa, FT

Nr kat. 1186757 | EAN 4012196851096

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

Obejma kabłąkowa plastikowa ze stopką w kształcie U, wanienka dociskowa wykonana z polipropylenu. Do pionowego i poziomego montażu 2 pojedynczych kabli na szynach o profilu C. Szerokość szczeliny 18-22 mm Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	58 mm
do średnicy rury min.	52 mm
do szyny o szerokości szczeliny (z interwałem) maks.	22 mm
do szyny o szerokości szczeliny (z interwałem) min.	18 mm
Dodatkowa powierzchnia	cynkowanie ogniowo
Dodatkowy materiał	Stal
Długość	25 mm
Długość, wymiar zewnętrzny	40 mm
Grubość blachy	2,5 mm
Gwint	M8
Ilość przewodów/rur	2
Jakość materiału wanny	Polipropylen
Maks. moment dokręcania	5 Nm
Materiał	Stal
Materiał wanny	Tworzywo sztuczne
Powierzchnia	cynkowana metodą zanurzeniową

Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,489 kg CO₂e / 1 Sztuka
Sposób montażu	Szyna profilowa
Szerokość	64 mm
Wielkość szczeliny	10 mm
Wymiar	52-58mm

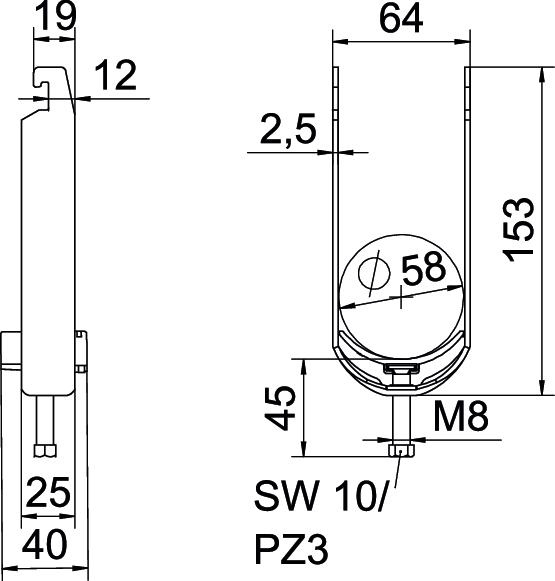

Wymiar A	25 mm
Wymiar B	64 mm
Wymiar C	40 mm
Wymiar G (mm)	M8
Wymiar H	153 mm
Wymiar L	45 mm
Wymiar t	2,5 mm
Wysokość	153 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	58 mm
Zakres mocowania D min.	52 mm
Z korytkiem z tworzywa sztucznego	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-U2-K-12 FT	8 mm	12 mm	3 Nm	1186703	Sztuka	50 Sztuka
BS-U2-K-16 FT	12 mm	16 mm	3 Nm	1186710	Sztuka	50 Sztuka
BS-U2-K-22 FT	16 mm	22 mm	3 Nm	1186717	Sztuka	50 Sztuka
BS-U2-K-28 FT	22 mm	28 mm	3 Nm	1186723	Sztuka	50 Sztuka
BS-U2-K-34 FT	28 mm	34 mm	3 Nm	1186730	Sztuka	50 Sztuka
BS-U2-K-40 FT	34 mm	40 mm	3 Nm	1186737	Sztuka	50 Sztuka
BS-U2-K-46 FT	40 mm	46 mm	5 Nm	1186743	Sztuka	50 Sztuka
BS-U2-K-52 FT	46 mm	52 mm	5 Nm	1186750	Sztuka	50 Sztuka
BS-U2-K-58 FT	52 mm	58 mm	5 Nm	1186757	Sztuka	50 Sztuka
BS-U2-K-64 FT	58 mm	64 mm	5 Nm	1186763	Sztuka	50 Sztuka
