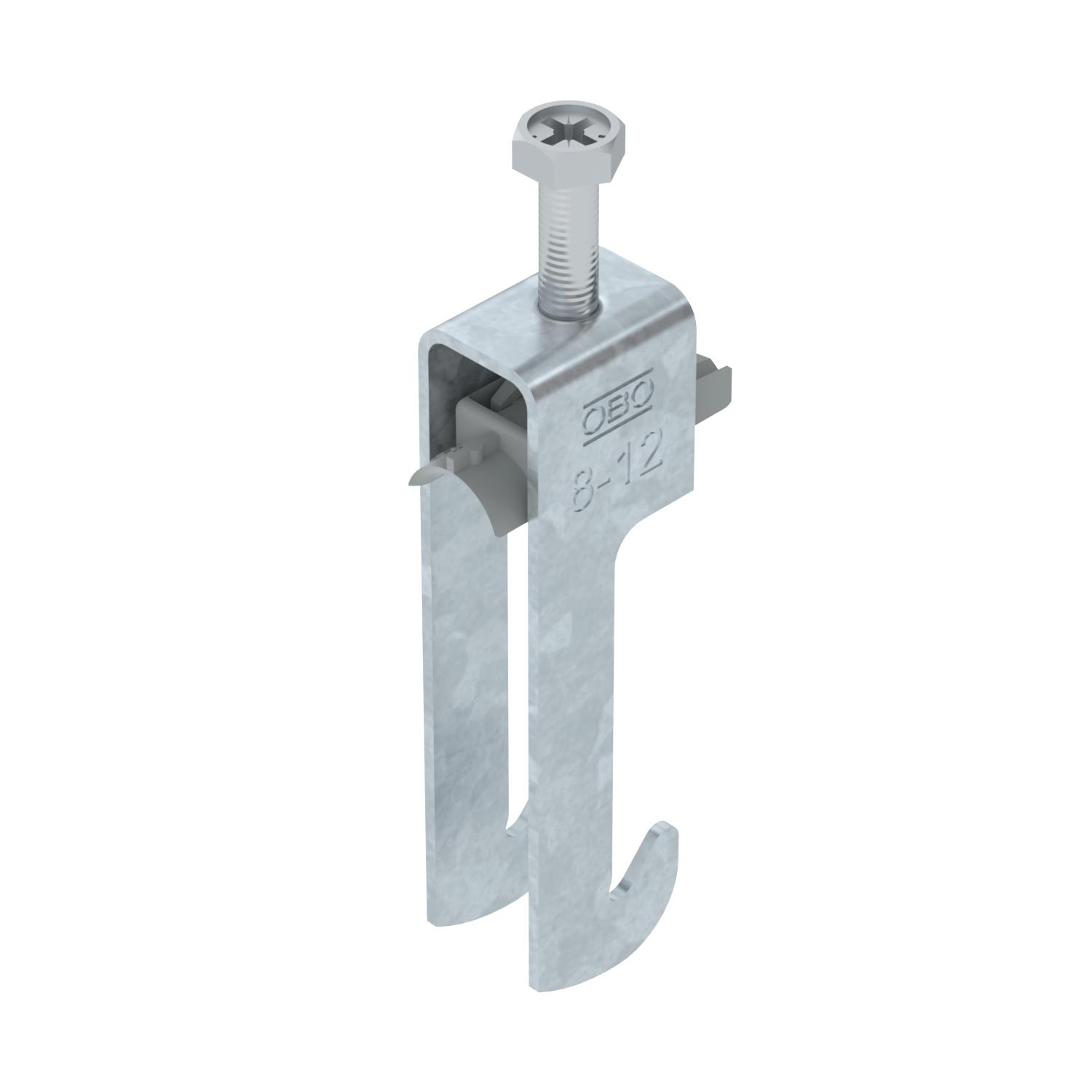

Obejma kabłąkowa 2056 ze stopką typu W, pojedyncza, plastikowa wanienka dociskowa, FT 8 | 12 | 3

Obejma kabłąkowa 2056 ze stopką typu W, pojedyncza, plastikowa wanienka dociskowa, FT

Nr kat. 1187702 | EAN 4012196854332

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

Obejma kabłąkowa ze stopką typu W, plastikowa wanienka dociskowa wykonana z polipropylenu Do pionowego i poziomego montażu 1 pojedynczego kabla na kątownikach do < 40 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	12 mm
do średnicy rury min.	8 mm
Dodatkowa powierzchnia	cynkowanie ogniowo
Dodatkowy materiał	Stal
Długość	22,5 mm
Długość, wymiar zewnętrzny	34 mm
Grubość blachy	1,5 mm
Gwint	M6
Ilość przewodów/rur	1
Jakość materiału wanny	Polipropylen
Maks. moment dokręcania	3 Nm
Materiał	Stal
Materiał wanny	Tworzywo sztuczne
Powierzchnia	cynkowana metodą zanurzeniową
Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,1059 kg CO₂e / 1 Sztuka

Sposób montażu	Profil kątownika
Szerokość	17 mm
Wielkość szczeliny	10 mm
Wymiar	08-12mm

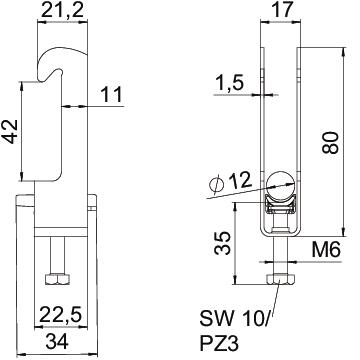

Wymiar A	22,5 mm
Wymiar B	17 mm
Wymiar C	34 mm
Wymiar G (mm)	M6
Wymiar H	80 mm
Wymiar L	35 mm
Wymiar t	1,5 mm
Wysokość	80 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	12 mm
Zakres mocowania D min.	8 mm
Z korytkiem z tworzywa sztucznego	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-W1-K-12 FT	8 mm	12 mm	3 Nm	1187702	Sztuka	100 Sztuka
BS-W1-K-16 FT	12 mm	16 mm	3 Nm	1187708	Sztuka	100 Sztuka
BS-W1-K-22 FT	16 mm	22 mm	3 Nm	1187714	Sztuka	100 Sztuka
BS-W1-K-28 FT	22 mm	28 mm	3 Nm	1187720	Sztuka	100 Sztuka
BS-W1-K-34 FT	28 mm	34 mm	3 Nm	1187726	Sztuka	100 Sztuka
BS-W1-K-40 FT	34 mm	40 mm	3 Nm	1187732	Sztuka	100 Sztuka
BS-W1-K-46 FT	40 mm	46 mm	5 Nm	1187738	Sztuka	100 Sztuka
BS-W1-K-52 FT	46 mm	52 mm	5 Nm	1187744	Sztuka	100 Sztuka
BS-W1-K-58 FT	52 mm	58 mm	5 Nm	1187750	Sztuka	50 Sztuka
BS-W1-K-64 FT	58 mm	64 mm	5 Nm	1187756	Sztuka	50 Sztuka
BS-W1-K-70 FT	64 mm	70 mm	5 Nm	1187762	Sztuka	50 Sztuka
