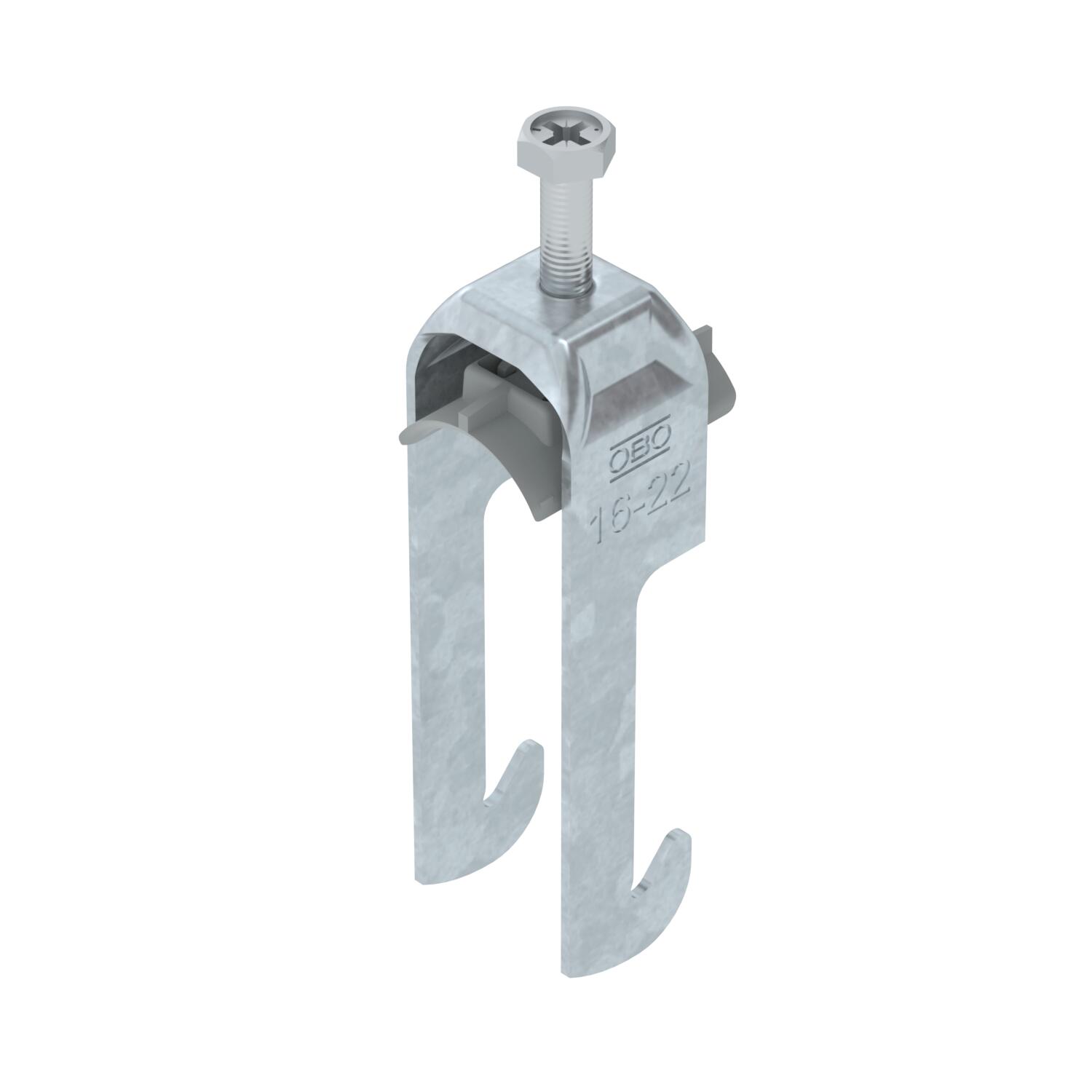

Obejma kabłąkowa 2056 ze stopką typu W, pojedyncza, plastikowa wanienka dociskowa, FT 16 | 22 | 3

Obejma kabłąkowa 2056 ze stopką typu W, pojedyncza, plastikowa wanienka dociskowa, FT

Nr kat. 1187714 | EAN 4012196854387

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

Obejma kabłąkowa ze stopką typu W, plastikowa wanienka dociskowa wykonana z polipropylenu Do pionowego i poziomego montażu 1 pojedynczego kabla na kątownikach do < 40 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	22 mm
do średnicy rury min.	16 mm
Dodatkowa powierzchnia	cynkowanie ogniowo
Dodatkowy materiał	Stal
Długość	22,5 mm
Długość, wymiar zewnętrzny	34 mm
Grubość blachy	1,5 mm
Gwint	M6
Ilość przewodów/rur	1
Jakość materiału wanny	Polipropylen
Maks. moment dokręcania	3 Nm
Materiał	Stal
Materiał wanny	Tworzywo sztuczne
Powierzchnia	cynkowana metodą zanurzeniową
Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,1199 kg CO₂e / 1 Sztuka

Sposób montażu	Profil kątownika
Szerokość	27 mm
Wielkość szczeliny	10 mm
Wymiar	16-22mm

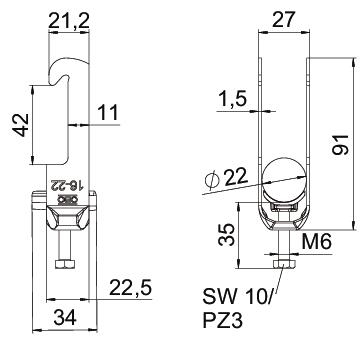

Wymiar A	22,5 mm
Wymiar B	27 mm
Wymiar C	34 mm
Wymiar G (mm)	M6
Wymiar H	91 mm
Wymiar L	35 mm
Wymiar t	1,5 mm
Wysokość	91 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	22 mm
Zakres mocowania D min.	16 mm
Z korytkiem z tworzywa sztucznego	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-W1-K-12 FT	8 mm	12 mm	3 Nm	1187702	Sztuka	100 Sztuka
BS-W1-K-16 FT	12 mm	16 mm	3 Nm	1187708	Sztuka	100 Sztuka
BS-W1-K-22 FT	16 mm	22 mm	3 Nm	1187714	Sztuka	100 Sztuka
BS-W1-K-28 FT	22 mm	28 mm	3 Nm	1187720	Sztuka	100 Sztuka
BS-W1-K-34 FT	28 mm	34 mm	3 Nm	1187726	Sztuka	100 Sztuka
BS-W1-K-40 FT	34 mm	40 mm	3 Nm	1187732	Sztuka	100 Sztuka
BS-W1-K-46 FT	40 mm	46 mm	5 Nm	1187738	Sztuka	100 Sztuka
BS-W1-K-52 FT	46 mm	52 mm	5 Nm	1187744	Sztuka	100 Sztuka
BS-W1-K-58 FT	52 mm	58 mm	5 Nm	1187750	Sztuka	50 Sztuka
BS-W1-K-64 FT	58 mm	64 mm	5 Nm	1187756	Sztuka	50 Sztuka
BS-W1-K-70 FT	64 mm	70 mm	5 Nm	1187762	Sztuka	50 Sztuka
