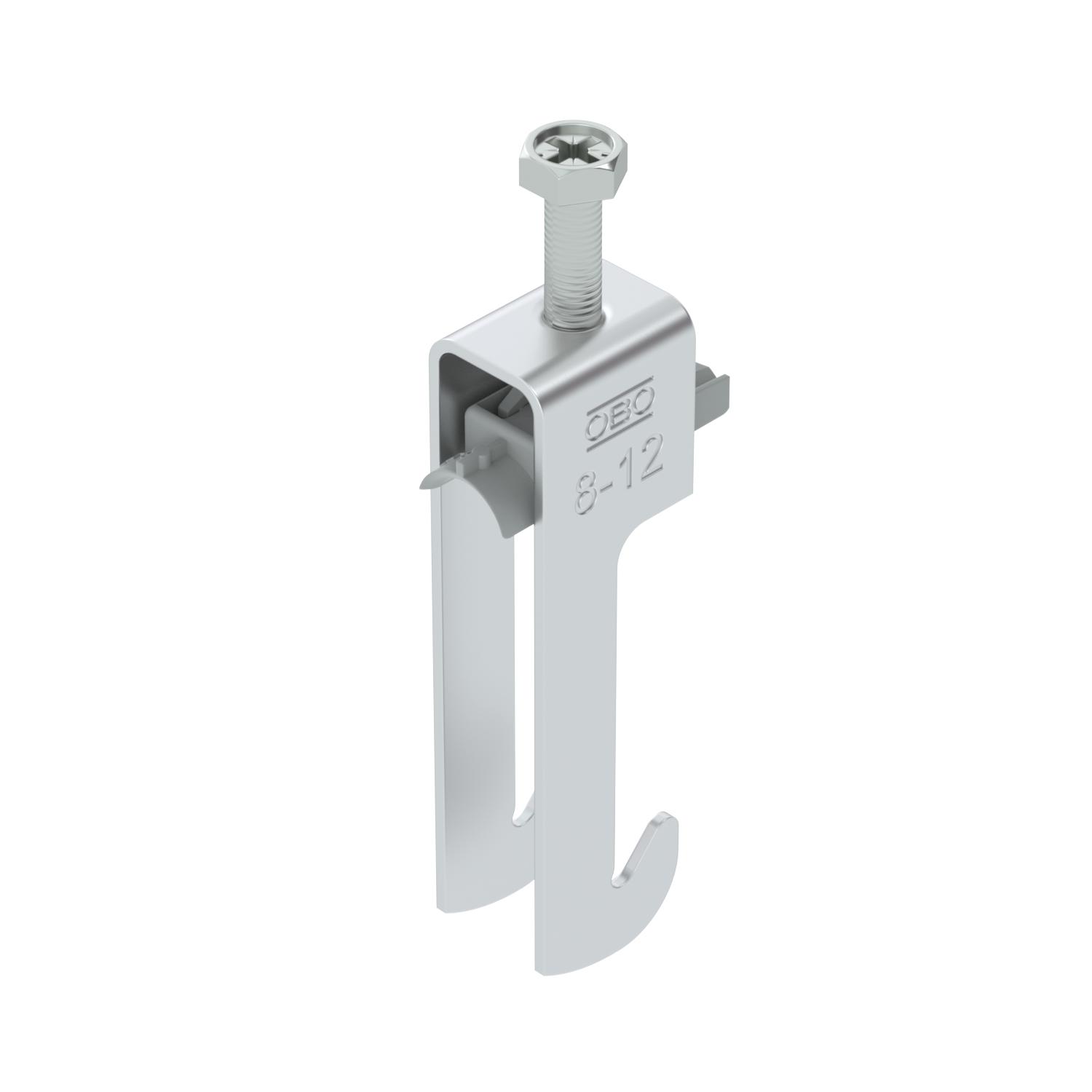

Obejma kabłąkowa 2056 ze stopką typu W, pojedyncza, plastikowa wanienka dociskowa, Al 8 | 12 | 3

Obejma kabłąkowa 2056 ze stopką typu W, pojedyncza, plastikowa wanienka dociskowa, Al

Nr kat. 1187902 | EAN 4012196854998

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

Obejma kabłąkowa ze stopką typu W, plastikowa wanienka dociskowa wykonana z polipropylenu Do pionowego i poziomego montażu 1 pojedynczego kabla na kątownikach do < 40 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	12 mm
do średnicy rury min.	8 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	aluminium
Długość	22,5 mm
Długość, wymiar zewnętrzny	34 mm
Grubość blachy	1,5 mm
Gwint	M6
Ilość przewodów/rur	1
Jakość materiału wanny	Polipropylen
Maks. moment dokręcania	3 Nm
Materiał	aluminium
Materiał wanny	Tworzywo sztuczne
Sposób montażu	Profil kątownika

Szerokość	17 mm
Wielkość szczeliny	10 mm
Wymiar	08-12mm

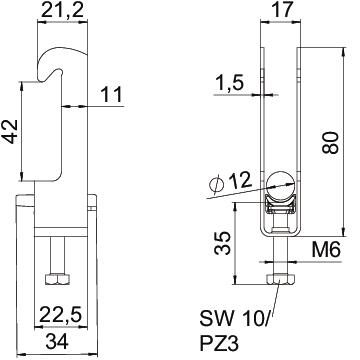

Wymiar A	22,5 mm
Wymiar B	17 mm
Wymiar C	34 mm
Wymiar G (mm)	M6
Wymiar H	80 mm
Wymiar L	35 mm
Wymiar t	1,5 mm
Wysokość	80 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	12 mm
Zakres mocowania D min.	8 mm
Z korytkiem z tworzywa sztucznego	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-W1-K-12 ALU	8 mm	12 mm	3 Nm	1187902	Sztuka	100 Sztuka
BS-W1-K-16 ALU	12 mm	16 mm	3 Nm	1187908	Sztuka	100 Sztuka
BS-W1-K-22 ALU	16 mm	22 mm	2 Nm	1187914	Sztuka	50 Sztuka
BS-W1-K-28 ALU	22 mm	28 mm	2 Nm	1187920	Sztuka	50 Sztuka
BS-W1-K-34 ALU	28 mm	34 mm	2 Nm	1187926	Sztuka	50 Sztuka
BS-W1-K-40 ALU	34 mm	40 mm	2 Nm	1187932	Sztuka	50 Sztuka
BS-W1-K-46 ALU	40 mm	46 mm	2 Nm	1187938	Sztuka	50 Sztuka
BS-W1-K-52 ALU	46 mm	52 mm	2 Nm	1187944	Sztuka	50 Sztuka
BS-W1-K-58 ALU	52 mm	58 mm	2 Nm	1187950	Sztuka	50 Sztuka
BS-W1-K-64 ALU	58 mm	64 mm	2 Nm	1187956	Sztuka	50 Sztuka
