Obejma kabłąkowa 2056 ze stopką typu W, pojedyncza, plastikowa wanienka dociskowa, Al 16 | 22 | 2

Obejma kabłąkowa 2056 ze stopką typu W, pojedyncza, plastikowa wanienka dociskowa, Al

Nr kat. 1187914 | EAN 4012196855049

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

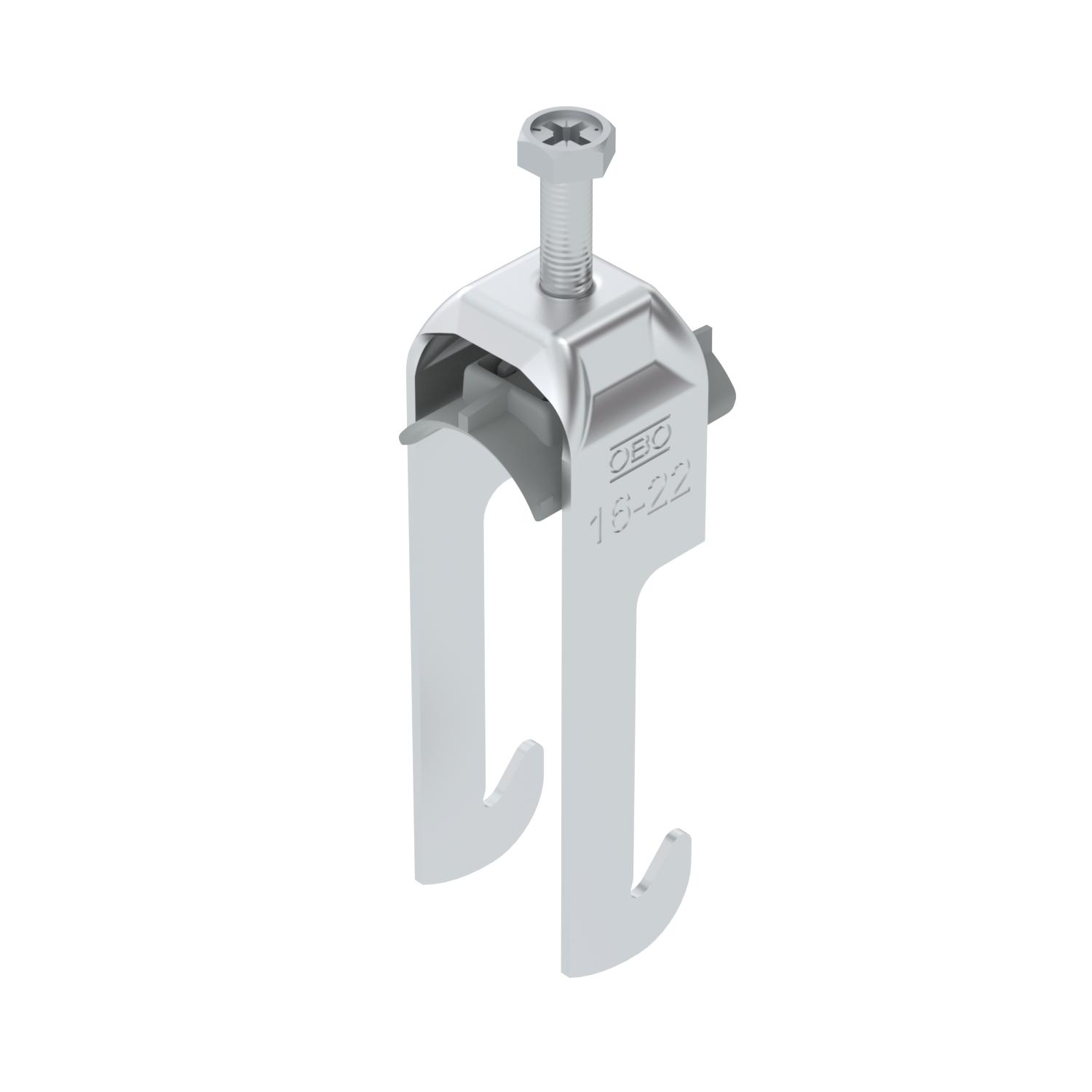

Obejma kabłąkowa ze stopką typu W, plastikowa wanienka dociskowa wykonana z polipropylenu Do pionowego i poziomego montażu 1 pojedynczego kabla na kątownikach do < 40 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	22 mm
do średnicy rury min.	16 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	aluminium
Długość	22,5 mm
Długość, wymiar zewnętrzny	34 mm
Grubość blachy	1,5 mm
Gwint	M6
Ilość przewodów/rur	1
Jakość materiału wanny	Polipropylen
Maks. moment dokręcania	2 Nm
Materiał	aluminium
Materiał wanny	Tworzywo sztuczne
Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,29 kg CO₂e / 1 Sztuka
Sposób montażu	Profil kątownika

Szerokość	27 mm
Wielkość szczeliny	10 mm

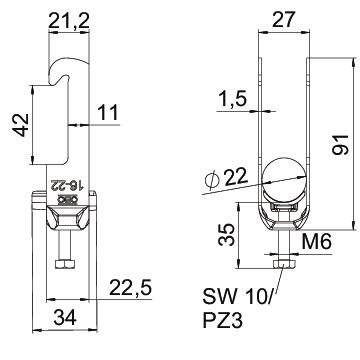

Wymiar	16-22mm
Wymiar A	22,5 mm
Wymiar B	27 mm
Wymiar C	34 mm
Wymiar G (mm)	M6
Wymiar H	91 mm
Wymiar L	35 mm
Wymiar t	1,5 mm
Wysokość	91 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	22 mm
Zakres mocowania D min.	16 mm
Z korytkiem z tworzywa sztucznego	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-W1-K-12 ALU	8 mm	12 mm	3 Nm	1187902	Sztuka	100 Sztuka
BS-W1-K-16 ALU	12 mm	16 mm	3 Nm	1187908	Sztuka	100 Sztuka
BS-W1-K-22 ALU	16 mm	22 mm	2 Nm	1187914	Sztuka	50 Sztuka
BS-W1-K-28 ALU	22 mm	28 mm	2 Nm	1187920	Sztuka	50 Sztuka
BS-W1-K-34 ALU	28 mm	34 mm	2 Nm	1187926	Sztuka	50 Sztuka
BS-W1-K-40 ALU	34 mm	40 mm	2 Nm	1187932	Sztuka	50 Sztuka
BS-W1-K-46 ALU	40 mm	46 mm	2 Nm	1187938	Sztuka	50 Sztuka
BS-W1-K-52 ALU	46 mm	52 mm	2 Nm	1187944	Sztuka	50 Sztuka
BS-W1-K-58 ALU	52 mm	58 mm	2 Nm	1187950	Sztuka	50 Sztuka
BS-W1-K-64 ALU	58 mm	64 mm	2 Nm	1187956	Sztuka	50 Sztuka
