Obejma kabłąkowa 2056 ze stopką typu W, pojedyncza, plastikowa wanienka dociskowa, A2 52 | 58 | 5

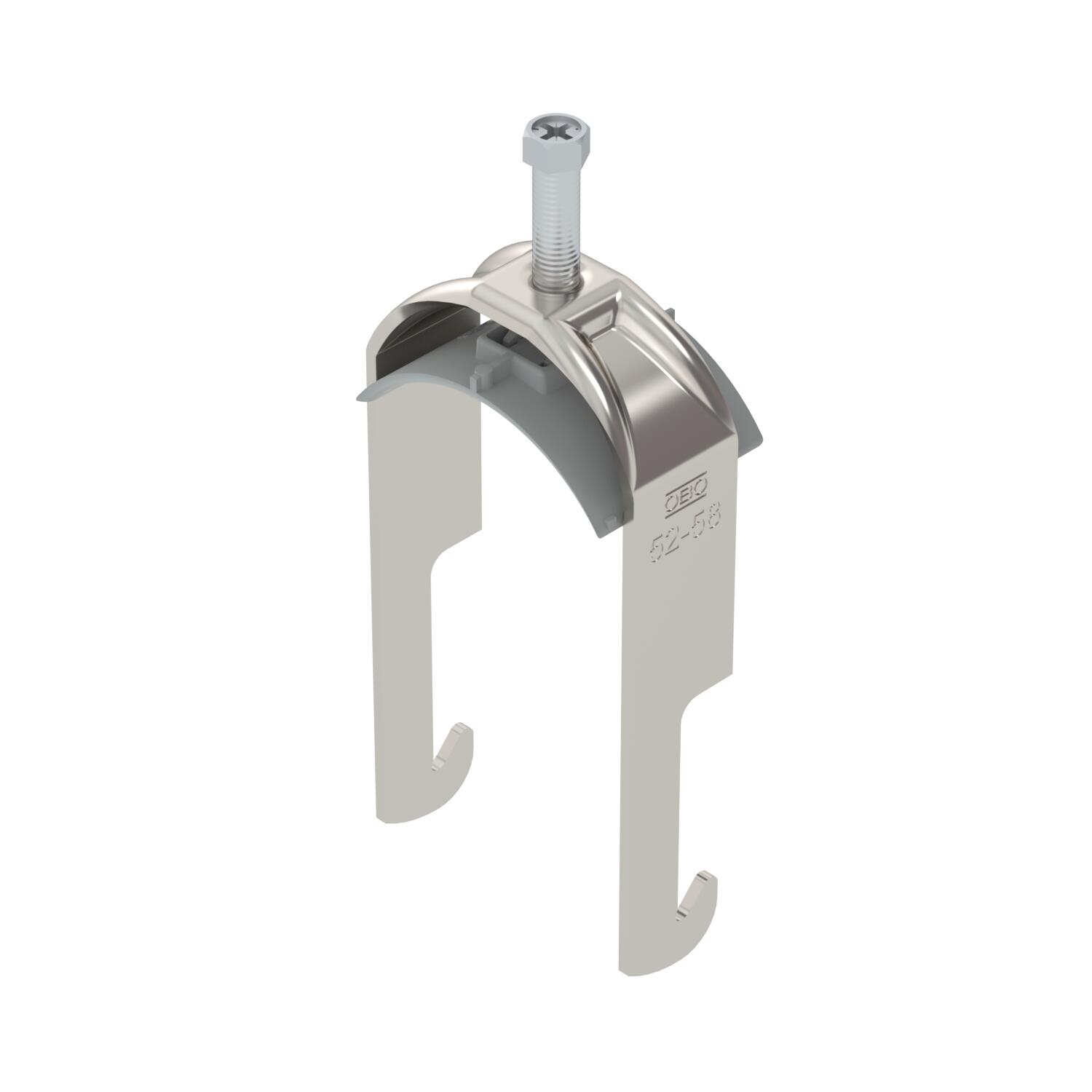

Obejma kabłąkowa 2056 ze stopką typu W, pojedyncza, plastikowa wanienka dociskowa, A2

Nr kat. 1187850 | EAN 4012196854875

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

Obejma kabłąkowa ze stopką typu W, plastikowa wanienka dociskowa wykonana z polipropylenu Do pionowego i poziomego montażu 1 pojedynczego kabla na kątownikach do < 40 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	58 mm
do średnicy rury min.	52 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	stal nierdzewna
Długość	25 mm
Długość, wymiar zewnętrzny	40 mm
Grubość blachy	2,5 mm
Gwint	M8
Ilość przewodów/rur	1
Jakość materiału wanny	Polipropylen
Maks. moment dokręcania	5 Nm
Materiał	stal nierdzewna 1.4301
Materiał wanny	Tworzywo sztuczne
Powierzchnia	pusty, po obróbce
Ślad węglowy CO₂ (GWP) od kołyski po bramę	1,09 kg CO₂e / 1 Sztuka

Sposób montażu	Profil kątownika
Szerokość	64 mm
Wielkość szczeliny	10 mm
Wymiar	52-58mm

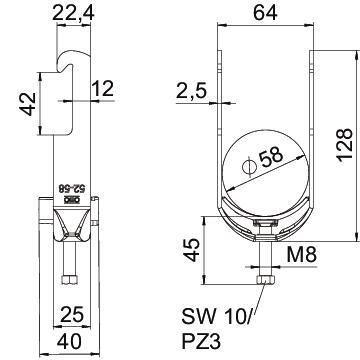

Wymiar A	25 mm
Wymiar B	64 mm
Wymiar C	40 mm
Wymiar G (mm)	M8
Wymiar H	128 mm
Wymiar L	45 mm
Wymiar t	2,5 mm
Wysokość	128 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	58 mm
Zakres mocowania D min.	52 mm
Z korytkiem z tworzywa sztucznego	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-W1-K-12 A2	8 mm	12 mm	3 Nm	1187802	Sztuka	100 Sztuka
BS-W1-K-16 A2	12 mm	16 mm	3 Nm	1187808	Sztuka	100 Sztuka
BS-W1-K-22 A2	16 mm	22 mm	3 Nm	1187814	Sztuka	50 Sztuka
BS-W1-K-28 A2	22 mm	28 mm	3 Nm	1187820	Sztuka	50 Sztuka
BS-W1-K-34 A2	28 mm	34 mm	3 Nm	1187826	Sztuka	50 Sztuka
BS-W1-K-40 A2	34 mm	40 mm	3 Nm	1187832	Sztuka	25 Sztuka
BS-W1-K-46 A2	40 mm	46 mm	5 Nm	1187838	Sztuka	25 Sztuka
BS-W1-K-52 A2	46 mm	52 mm	5 Nm	1187844	Sztuka	25 Sztuka
BS-W1-K-58 A2	52 mm	58 mm	5 Nm	1187850	Sztuka	25 Sztuka
BS-W1-K-64 A2	58 mm	64 mm	5 Nm	1187856	Sztuka	50 Sztuka
