Obejma kabłąkowa 2056 ze stopką typu W, pojedyncza, metalowa wanienka dociskowa, A2 8 | 12 | 3

Obejma kabłąkowa 2056 ze stopką typu W, pojedyncza, metalowa wanienka dociskowa, A2

Nr kat. 1188002 | EAN 4012196855698

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

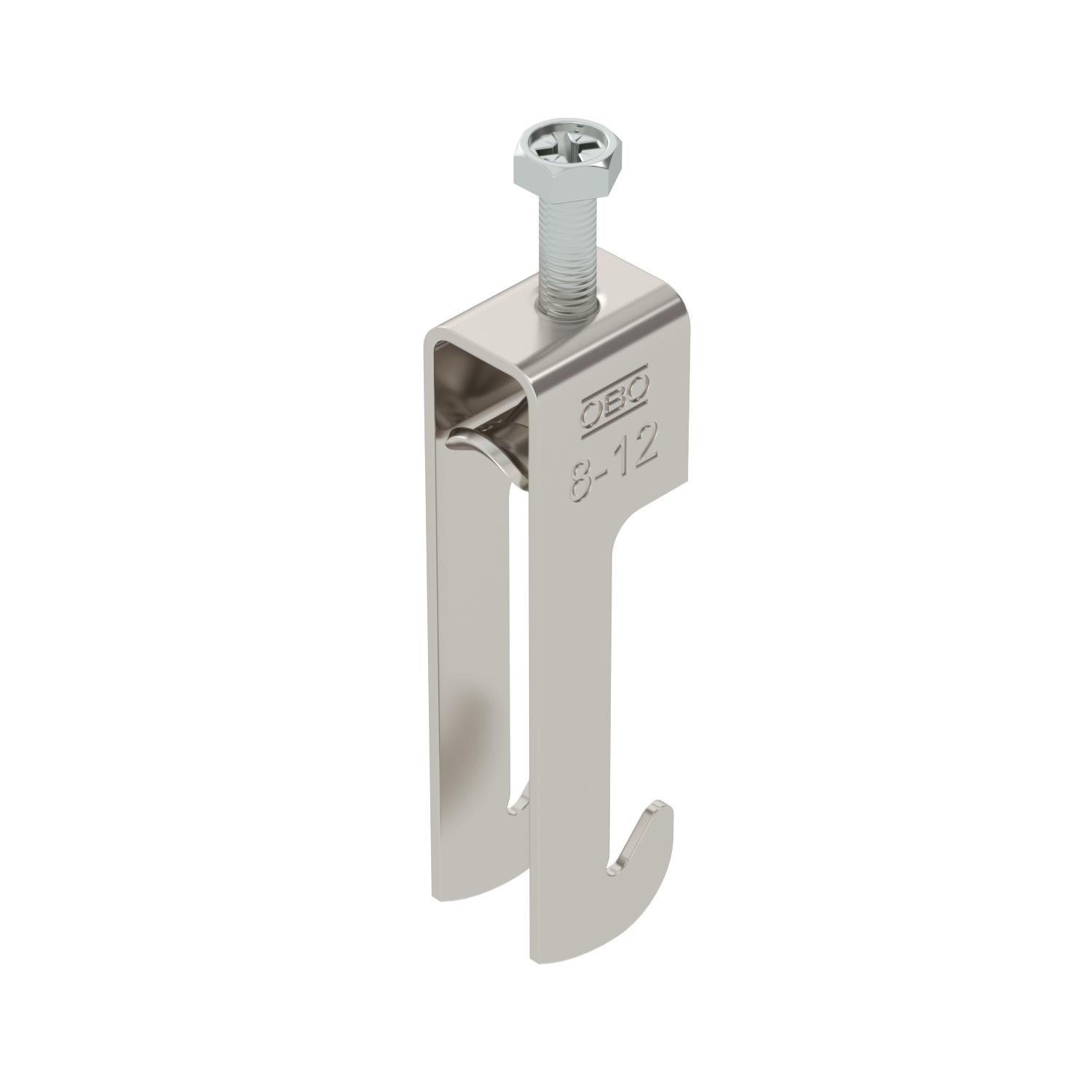

Obejma kabłąkowa, ze stopką typu W, metalowa wanienka dociskowa z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu 1 pojedynczego kabla na kątownikach do < 40 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	12 mm
do średnicy rury min.	8 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	stal nierdzewna
Długość	22,5 mm
Długość, wymiar zewnętrzny	28 mm
Grubość blachy	1,5 mm
Gwint	M6
Ilość przewodów/rur	1
Jakość materiału wanny	Stal nierdzewna 304 (1.4301)
Maks. moment dokręcania	3 Nm
Materiał	stal nierdzewna 1.4301
Materiał wanny	stal nierdzewna
Powierzchnia	pusty, po obróbce
Sposób montażu	Profil kątownika

Szerokość	17 mm
Wielkość szczeliny	10 mm
Wymiar	08-12mm

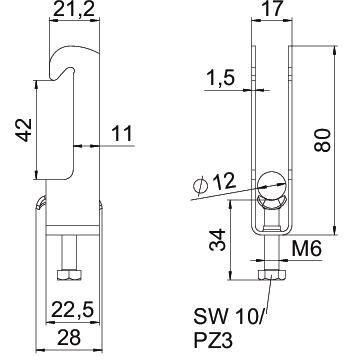

Wymiar A	22,5 mm
Wymiar B	17 mm
Wymiar C	28 mm
Wymiar G (mm)	M6
Wymiar H	80 mm
Wymiar L	34 mm
Wymiar t	1,5 mm
Wysokość	80 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	12 mm
Zakres mocowania D min.	8 mm
Z korytkiem metalowym	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-W1-M-12 A2	8 mm	12 mm	3 Nm	1188002	Sztuka	100 Sztuka
BS-W1-M-16 A2	12 mm	16 mm	3 Nm	1188008	Sztuka	100 Sztuka
BS-W1-M-22 A2	16 mm	22 mm	3 Nm	1188014	Sztuka	100 Sztuka
BS-W1-M-28 A2	22 mm	28 mm	3 Nm	1188020	Sztuka	100 Sztuka
BS-W1-M-34 A2	28 mm	34 mm	3 Nm	1188026	Sztuka	100 Sztuka
BS-W1-M-40 A2	34 mm	40 mm	3 Nm	1188032	Sztuka	100 Sztuka
BS-W1-M-46 A2	40 mm	46 mm	5 Nm	1188038	Sztuka	100 Sztuka
BS-W1-M-52 A2	46 mm	52 mm	5 Nm	1188044	Sztuka	100 Sztuka
BS-W1-M-58 A2	52 mm	58 mm	5 Nm	1188050	Sztuka	50 Sztuka
BS-W1-M-64 A2	58 mm	64 mm	5 Nm	1188056	Sztuka	50 Sztuka
