Obejma kabłąkowa 2056 ze stopką typu W, pojedyncza, metalowa wanienka dociskowa, A2 40 | 46 | 5

Obejma kabłąkowa 2056 ze stopką typu W, pojedyncza, metalowa wanienka dociskowa, A2

Nr kat. 1188038 | EAN 4012196855834

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

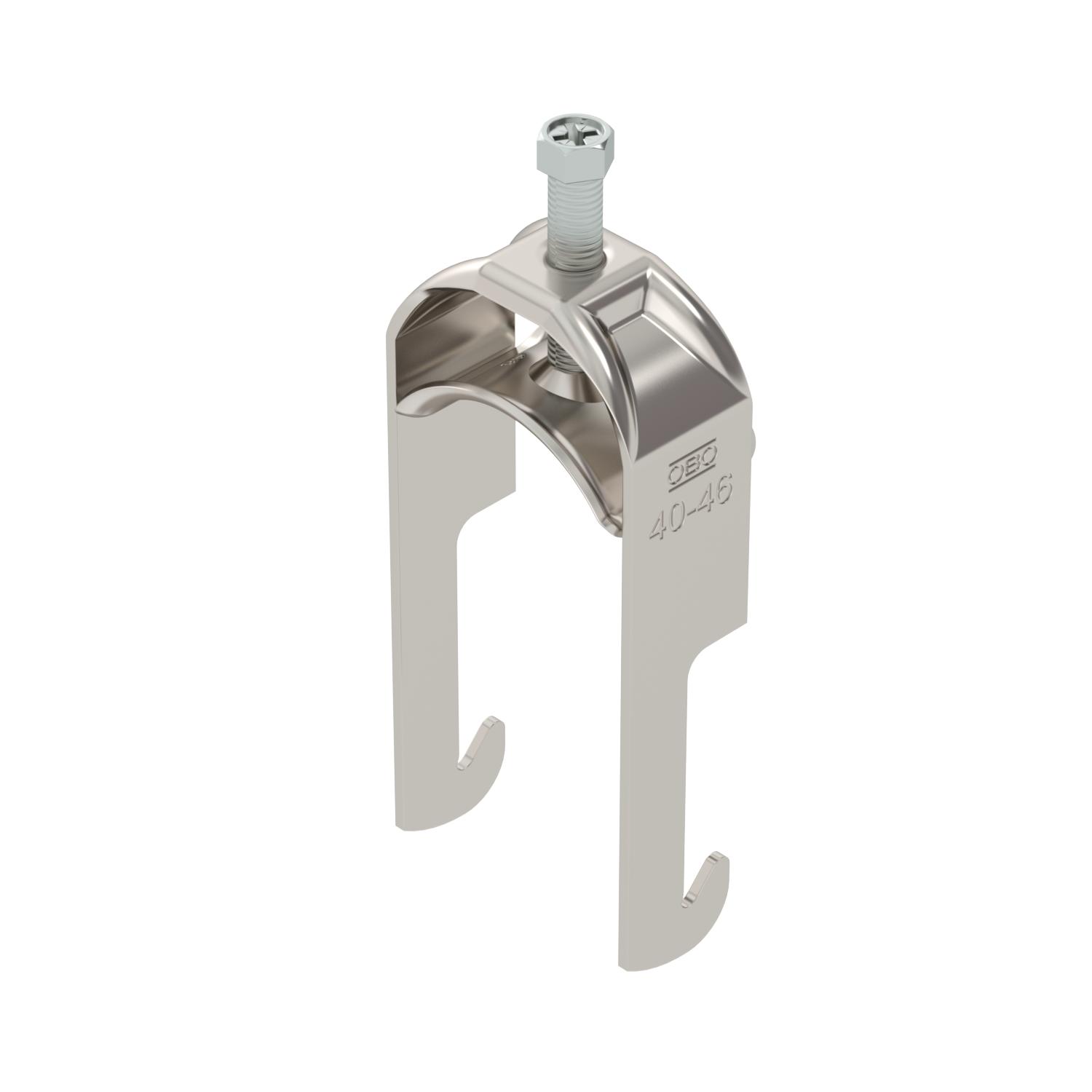

Obejma kabłąkowa, ze stopką typu W, metalowa wanienka dociskowa z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu 1 pojedynczego kabla na kątownikach do < 40 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	46 mm
do średnicy rury min.	40 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	stal nierdzewna
Długość	25 mm
Długość, wymiar zewnętrzny	33 mm
Grubość blachy	2 mm
Gwint	M8
Ilość przewodów/rur	1
Jakość materiału wanny	Stal nierdzewna 304 (1.4301)
Maks. moment dokręcania	5 Nm
Materiał	stal nierdzewna 1.4301
Materiał wanny	stal nierdzewna
Powierzchnia	pusty, po obróbce
Sposób montażu	Profil kątownika

Szerokość	51 mm
Wielkość szczeliny	10 mm
Wymiar	40-46mm

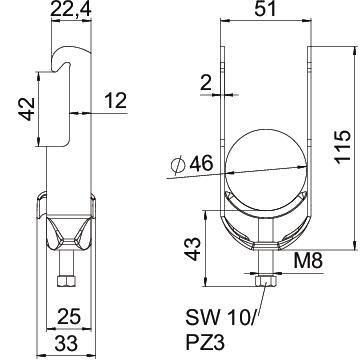

Wymiar A	25 mm
Wymiar B	51 mm
Wymiar C	33 mm
Wymiar G (mm)	M8
Wymiar H	115 mm
Wymiar L	43 mm
Wymiar t	2 mm
Wysokość	115 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	46 mm
Zakres mocowania D min.	40 mm
Z korytkiem metalowym	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-W1-M-12 A2	8 mm	12 mm	3 Nm	1188002	Sztuka	100 Sztuka
BS-W1-M-16 A2	12 mm	16 mm	3 Nm	1188008	Sztuka	100 Sztuka
BS-W1-M-22 A2	16 mm	22 mm	3 Nm	1188014	Sztuka	100 Sztuka
BS-W1-M-28 A2	22 mm	28 mm	3 Nm	1188020	Sztuka	100 Sztuka
BS-W1-M-34 A2	28 mm	34 mm	3 Nm	1188026	Sztuka	100 Sztuka
BS-W1-M-40 A2	34 mm	40 mm	3 Nm	1188032	Sztuka	100 Sztuka
BS-W1-M-46 A2	40 mm	46 mm	5 Nm	1188038	Sztuka	100 Sztuka
BS-W1-M-52 A2	46 mm	52 mm	5 Nm	1188044	Sztuka	100 Sztuka
BS-W1-M-58 A2	52 mm	58 mm	5 Nm	1188050	Sztuka	50 Sztuka
BS-W1-M-64 A2	58 mm	64 mm	5 Nm	1188056	Sztuka	50 Sztuka
