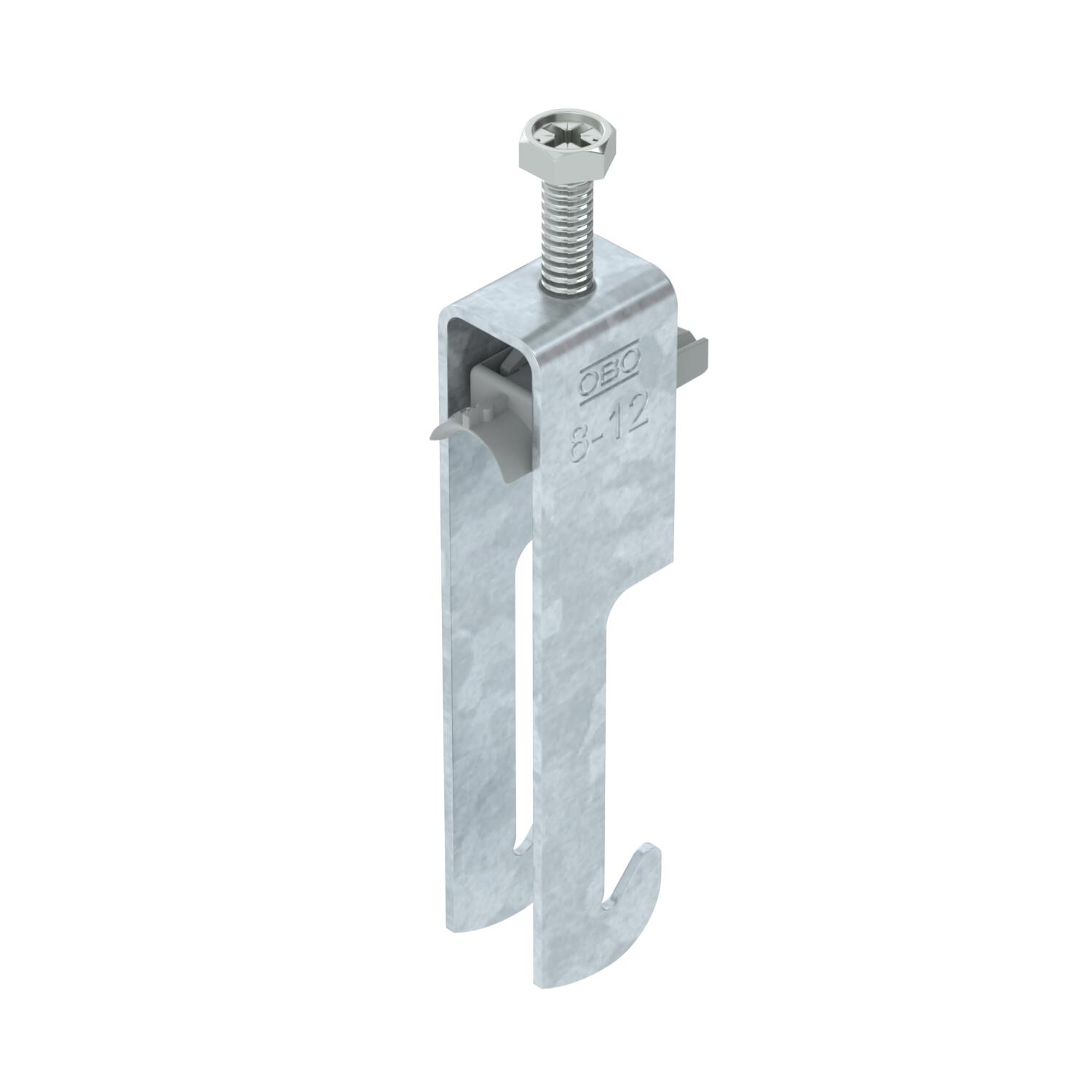

Obejma kabłąkowa 2056 ze stopką typu W, podwójna, plastikowa wanienka dociskowa, FT
Nr kat. 1187703 | EAN 4012196854349
- Opis produktu
-
Opis produktuObejma kabłąkowa ze stopką typu W, plastikowa wanienka dociskowa wykonana z polipropylenu Do pionowego i poziomego montażu dwóch przewodów na kątownikach do < 40 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej
-
- Dane techniczne
-
Dane techniczne

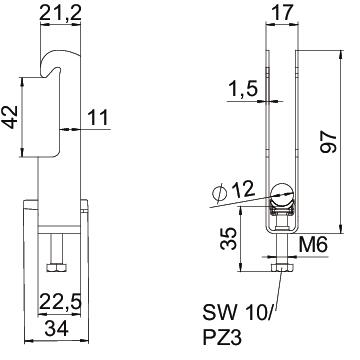

Bezhalogenowy tak do średnicy rury maks. 12 mm do średnicy rury min. 8 mm Dodatkowa powierzchnia cynkowanie ogniowo Dodatkowy materiał Stal Długość 22,5 mm Długość, wymiar zewnętrzny 34 mm Grubość blachy 1,5 mm Gwint M6 Ilość przewodów/rur 2 Jakość materiału wanny Polipropylen Maks. moment dokręcania 3 Nm Materiał Stal Materiał wanny Tworzywo sztuczne Powierzchnia cynkowana metodą zanurzeniową Sposób montażu Profil kątownika Szerokość 17 mm Wielkość szczeliny 10 mm Wymiar 08-12mm Wymiar A 22,5 mm Wymiar B 17 mm Wymiar C 34 mm Wymiar G (mm) M6 Wymiar H 97 mm Wymiar L 35 mm Wymiar t 1,5 mm Wysokość 97 mm Z kontrwanienką brak Zakres mocowania D maks. 12 mm Zakres mocowania D min. 8 mm Z korytkiem z tworzywa sztucznego tak - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych BS-W2-K-12 FT / 1187703 , 0.19MB , pdfDeklaracja zgodności UE BS-W2-K-12 FT / 1187703 , 0.13MB , pdfBrytyjska Deklaracja Zgodności BS-W2-K-12 FT / 1187703 , 0.09MB , pdfInstrukcja montażu Clamp clip W foot, plastic , 2.96MB , pdf
